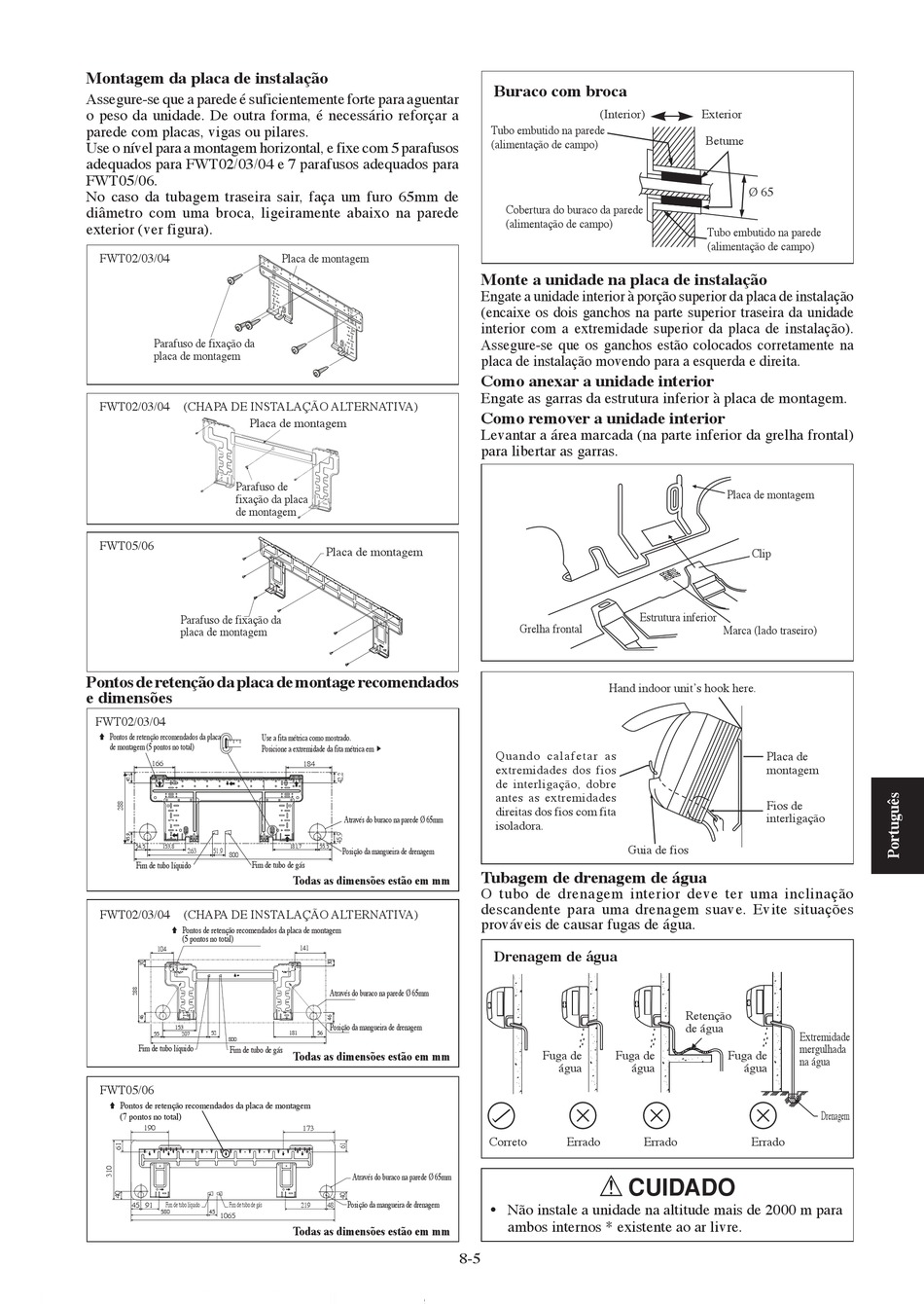

Montagem da placa de instalação
Assegure-se que a parede é suficientemente forte para aguentar
o peso da unidade. De outra forma, é necessário reforçar a
parede com placas, vigas ou pilares.
Use o nível para a montagem horizontal, e fixe com 5 parafusos
adequados para FWT02/03/04 e 7 parafusos adequados para
FWT05/06.
No caso da tubagem traseira sair, faça um furo 65mm de
diâmetro com uma broca, ligeiramente abaixo na parede
exterior (ver figura).
FWT02/03/04
Parafuso de fixação da
placa de montagem
FWT02/03/04 (CHAPA DE INSTALAÇÃO ALTERNATIVA)
Placa de montagem
Parafuso de
fixação da placa
de montagem
FWT05/06
Parafuso de fixação da
placa de montagem
Pontos de retenção da placa de montage recomendados
e dimensões
FWT02/03/04
« Pontos de retenção recomendados da placa
Use a fita métrica como mostrado.
de montagem (5 pontos no total) Posicione a extremidade da fita métrica em Ñ
166
54,5 153,8
263 51,9
800
Fim de tubo líquido Fim de tubo de gás
FWT02/03/04 (CHAPA DE INSTALAÇÃO ALTERNATIVA)
« Pontos de retenção recomendados da placa de montagem
(5 pontos no total)
104
153
52
55 207
800
Fim de tubo líquido
Fim de tubo de gás
FWT05/06
« Pontos de retenção recomendados da placa de montagem
(7 pontos no total)
190
Fim de tubo líquido Fim de tubo de gás
45 91
580 45
1065
Placa de montagem
Placa de montagem
184
Através do buraco na parede Ø 65mm
181,7 55,5
Posição da mangueira de drenagem
Todas as dimensões estão em mm
141
Através do buraco na parede Ø 65mm
Posição da mangueira de drenagem
181 56
Todas as dimensões estão em mm
173
Através do buraco na parede Ø 65mm
Posição da mangueira de drenagem
219 48
Todas as dimensões estão em mm
Buraco com broca
(Interior)
Tubo embutido na parede
(alimentação de campo)
Cobertura do buraco da parede
(alimentação de campo)
Monte a unidade na placa de instalação
Engate a unidade interior à porção superior da placa de instalação
(encaixe os dois ganchos na parte superior traseira da unidade
interior com a extremidade superior da placa de instalação).
Assegure-se que os ganchos estão colocados corretamente na
placa de instalação movendo para a esquerda e direita.
Como anexar a unidade interior
Engate as garras da estrutura inferior à placa de montagem.
Como remover a unidade interior
Levantar a área marcada (na parte inferior da grelha frontal)
para libertar as garras.
Grelha frontal
Hand indoor unit's hook here.
Quando calafetar as
extremidades dos fios
de interligação, dobre
antes as extremidades
direitas dos fios com fita
isoladora.
Guia de fios
Tubagem de drenagem de água
O tubo de drenagem interior deve ter uma inclinação
descandente para uma drenagem suave. Evite situações
prováveis de causar fugas de água.
Drenagem de água
Fuga de Fuga de
água água
Correto Errado
! CUIDADO
• Não instale a unidade na altitude mais de 2000 m para
ambos internos * existente ao ar livre.
8-5
Exterior
Betume
Ø 65
Tubo embutido na parede
(alimentação de campo)
Placa de montagem
Clip
Estrutura inferior
Marca (lado traseiro)
Placa de
montagem
Fios de
interligação
Retenção
de água
Extremidade
mergulhada
Fuga de
na água
água
Errado Errado
Drenagem
