5.17 Bildschirm "messmodus – feuchte in öl - ölparameter"
A.
15
E.
16
17
18
19
f.
20
21
22
23
G.
24
27
Der Messwert "Wassergehalt [ppm]" ist eine berechnete
Messgröße. Zur Berechnung sind ölspezifische Parameter
(A und B) nötig. Ab Werk sind im Parametersatz [01]
28
EEPARAM1 die ölspezifischen Parameter für minerali-
sches Trafoöl hinterlegt. Die Bestimmung anderer ölspezi-
fischer Parameter kann auf Anfrage von E+E Elektronik
durchgeführt werden.

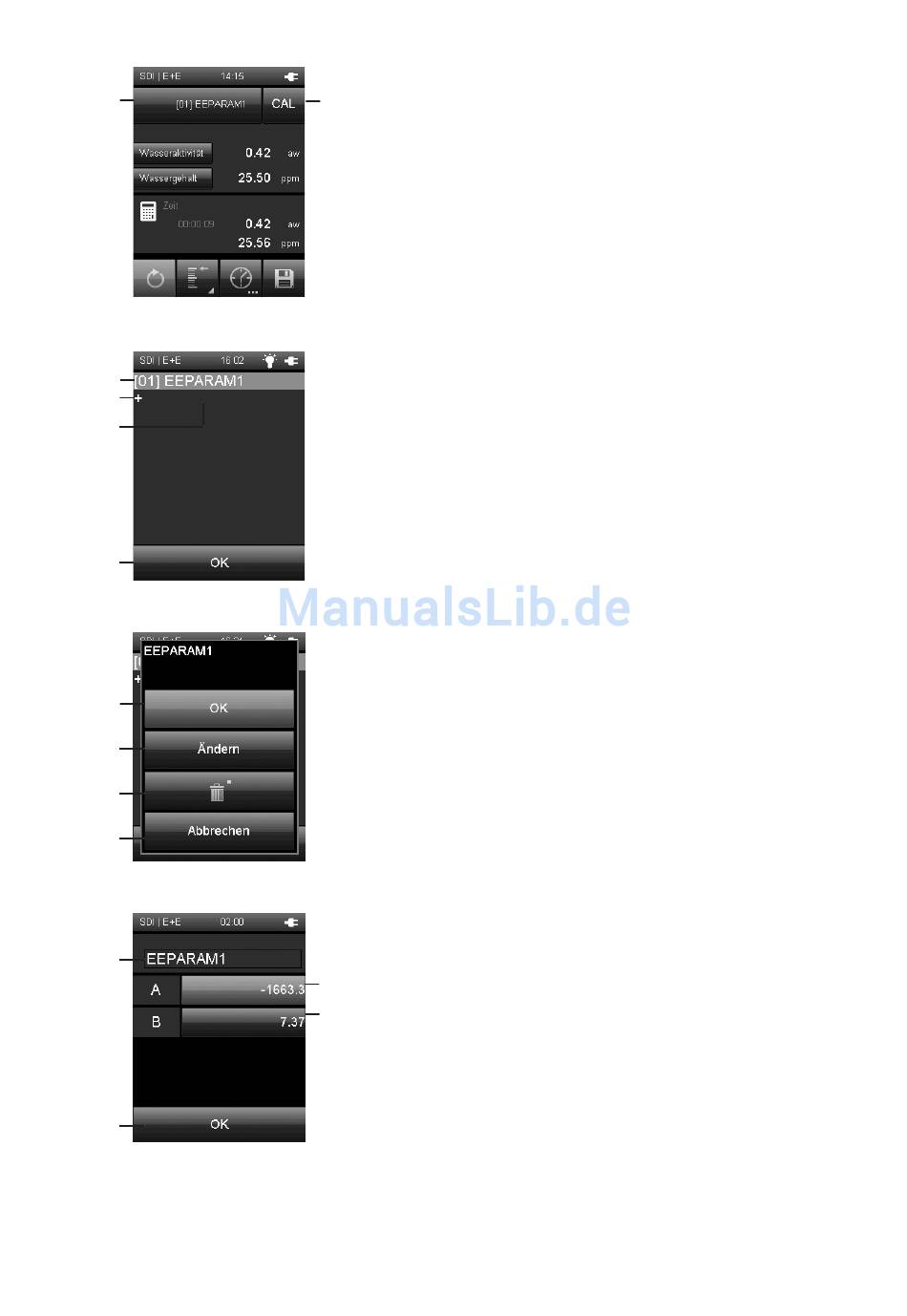

15 Startet das Menü zur Auswahl der Ölspezifischen
Parameter. (siehe Bild E). Die Navigation ist teilweise nur
mit dem Steuerkreuzes möglich!
16 Ölparametersatz - [01] EEPARAM1 ist ab Werk eingestellt.
17 Neuen Ölparametersatz hinzufügen (siehe Bild G)
18 Liste der Ölparametersätze. Es sind maximal 10 Einträge
möglich.
19 Markierten Ölparametersatz auswählen (siehe Bild F).
20 Der Ölparametersatz wird an den Messfühler übertragen
und bleibt dort gespeichert.
21 Ölparametersatz bearbeiten (siehe Bild G)
22 Ölparametersatz löschen
23 Aktion abbrechen
24 Hier kann der Name für den Ölparametersatz eingegeben
werden. Die Navigation erfolgt über das Steuerkreuz.
25 A-Parameter eingeben (-1999,9...100,0)
26 B-Parameter eingeben (0,00..20,00)
27 Eingabe der Ölparameter bestätigen und speichern.
28 Startet das Menü zur Kundenjustage (siehe Bild H) des
Feuchte in Öl Sensors.
