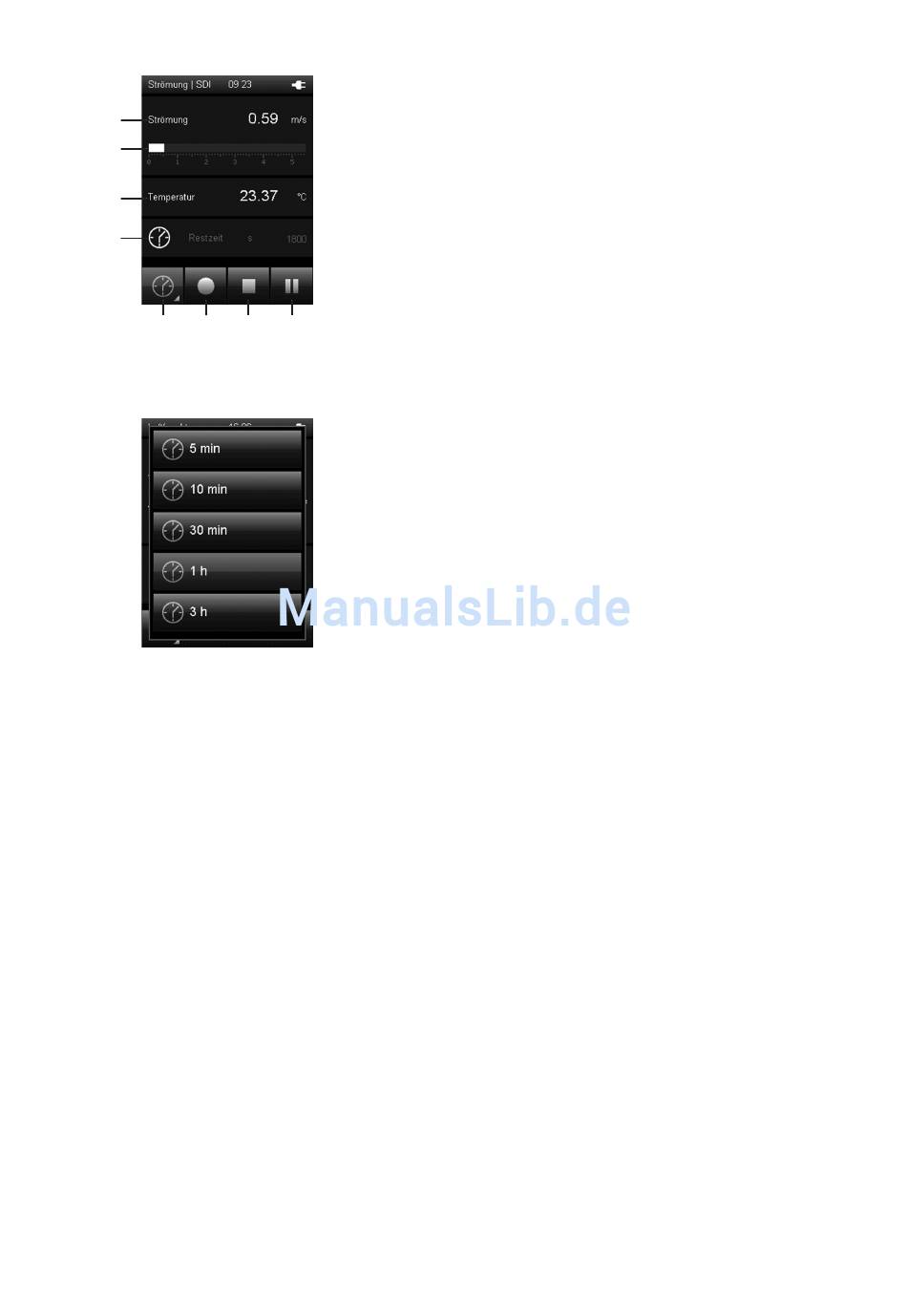

5.9 Bildschirm "messmodus – strömung – Automatische messung"
C.
11
12
13
14
17
15 16
d.
11 Zeigt die gemessene Strömung als Zahlenwert in der
gewählten Einheit an (z. B m/s).
Die Einheit wählen Sie unter 1 in Bild A., Seite 14.
12 Zeigt die gemessene Strömung grafisch als Balken an.
Hinweis!
Diese grafische Anzeige steht nur bei der Messung von
Strömungsgrößen zur Verfügung. Die Darstellungen in Bild
C. können je nach vorheriger Einstellung leicht abweichen.
13 Zeigt den gemessenen Temperaturwert an.
14 Zeigt die Restzeit bis zur Beendigung der automatischen
Messung an.
15 Öffnet einen Bildschirm zur Auswahl der Aufzeichnungs-
18
dauer (siehe Bild D.).
16 Startet die Aufzeichnung.
Die Taste färbt sich rot, sobald die Aufzeichnung gestartet
wurde.
Hinweis!
Während einer aktiven Aufzeichnung kann das Multi-
funktionsmessgerät nicht mithilfe der Taste „Ein/Aus" aus-
geschaltet werden. Zusätzlich ist die automatische
Abschaltung deaktiviert. Unterbrechen Sie zunächst die
Aufzeichnung mithilfe der Taste 17 und schalten Sie das
Gerät dann aus.
17 Stoppt die aktuelle Aufzeichnung. Die ermittelten Werte
werden automatisch im aktuellen Messprojekt gespeichert.
18 Pausiert die aktuelle Aufzeichnung.
Die Taste 16 blinkt. Drücken Sie diese Taste 18 erneut, um
mit der Aufzeichnung fortzufahren.
