HLK-Messgerät
BEDIENUNGSANLEITUNG

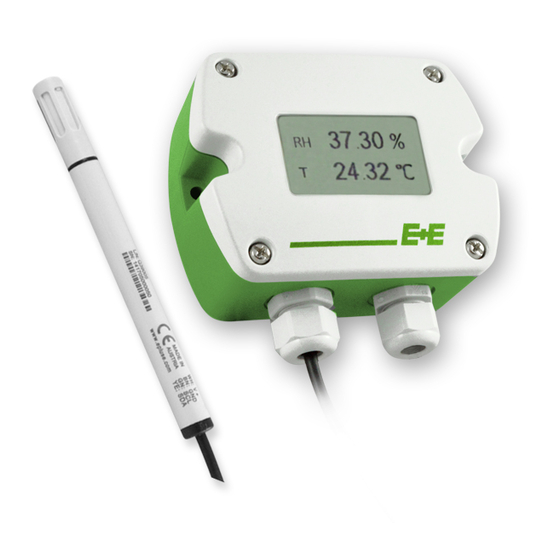

EE210 - Feuchte/Temperatur Messumformer für
anspruchsvolle Anwendungen in der Klimatechnik
ALLGEMEIN
Der EE210 Messumformer, welcher als Wand-oder Kanalversion und mit abgesetztem Fühler erhältlich ist, wurde speziell für an-
spruchsvolle Messaufgaben in der Klimatechnik konzipiert und ist mit dem E+E Feuchte- und Temperatursensor HCT01 ausgestattet.
Bei Sonderanwendungen wenden Sie sich bitte an den Hersteller oder an Ihren zuständigen Händler.
ACHTUNG
• Für eine genaue Messung ist es wesentlich, dass der Fühler und vor allem der Fühlerkopf die gleiche Temperatur wie die zu
messende Luft besitzt. Bei der Montage des EE210 ist darauf zu achten, dass entlang des Fühlers keine Temperaturgradienten
entstehen können.
• Der Messumformer und vor allem der Fühlerkopf darf keinen extremen mechanischen Belastungen ausgesetzt werden.
• Der Messumformer muss immer mit Filterkappe betrieben werden. Niemals den Sensor im Inneren des Fühlerkopfes berühren.
achten die Sensoren nicht zu berühren.

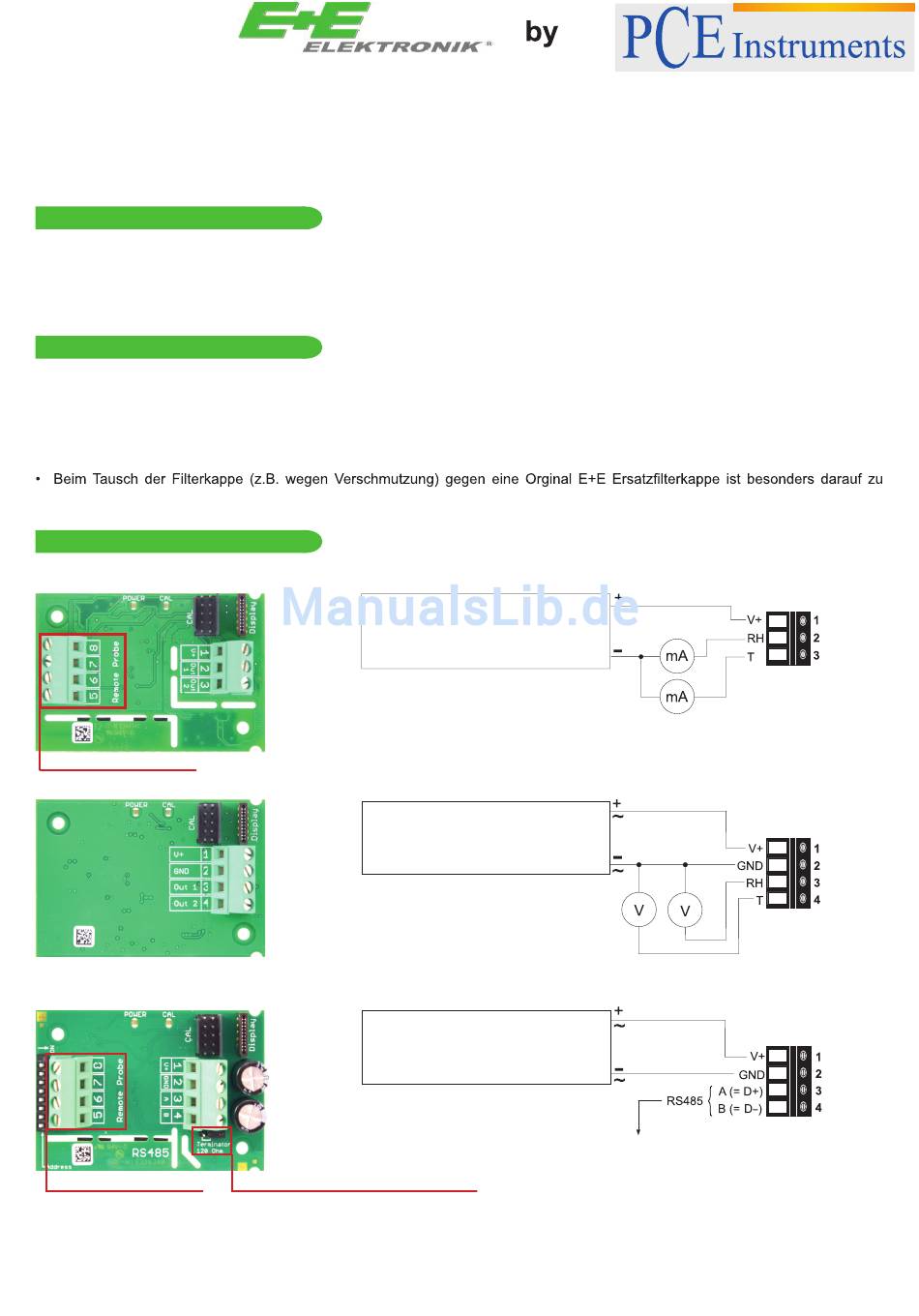

ANSCHLUSSBILD
EE210-HT6*
NUR FÜR MESSFÜHLER!
EE210-HT3
EE210-HTx3
NUR FÜR MESSFÜHLER!
*Wichtig:
Im Fall des EE210-HT6 (4..20mA, 2-Draht Version) funktioniert das
Display nur, wenn beide Ausgänge angschlossen werden.
Spannungsversorgung
20...30VDC
11...30VDC
Spannungsversorgung
15...35VDC
24VAC ±20%
Spannungsversorgung
15...35VDC
24VAC ±20%
Bus Abschlusswiderstand 120 Ω (Jumper)
R
<500 Ohm
L
R
<50 Ohm
L
Ausgang: 4...20mA
Ausgang: 0...5V
0...10V
Ausgang:
Modbus RTU oder
BACnet MS/TP
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
