5.14

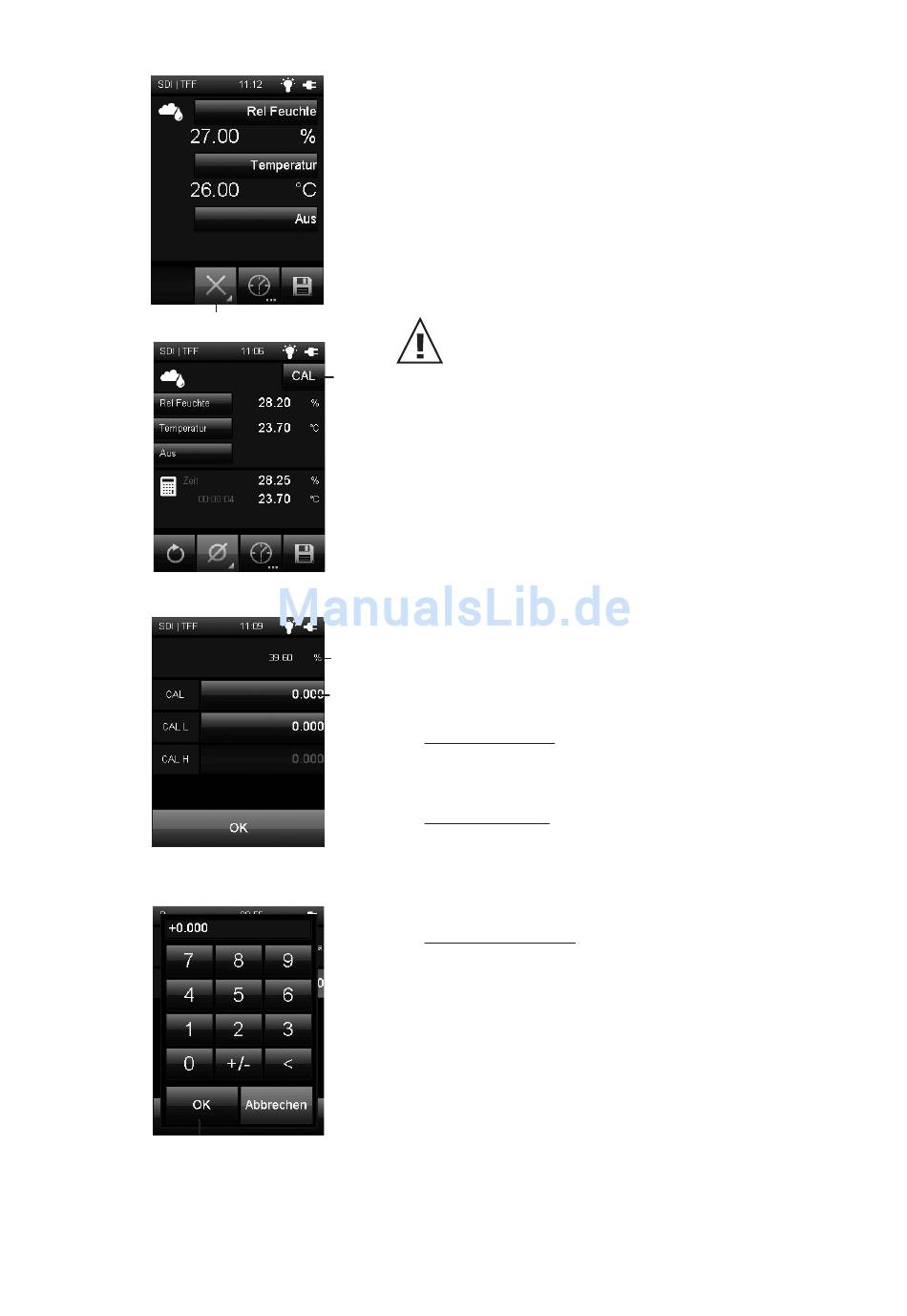

Bildschirm "Kundenjustage - luftfeuchte"

E.
1
f.
G.
H.
5
Im Messmodus die Taste (1) in Bild E drücken und anschlie-
ßend einen der Berechnungsmodi aus Bild B wählen.
Die CAL Taste erscheint oben rechts (nur wenn eine Justage
für die ausgewählte Messgröße möglich ist)
Die Justage wird immer für die Messgröße
im oberen Feld durchgeführt!
2
Für rF/T Fühler ist eine Justage der Feuchte und Temperatur
möglich.
Taste CAL (2) in Bild F drücken um in den Justagemodus zu
gelangen.
Kundenjustage der rf/t-fühler:
temperatur
Abhängig vom Fühlertyp ist eine 1-Punkt-Offset-Justage
3
oder eine Offset/Gain Justage möglich.
4
Relative feuchte
1-Punkt-Justage : (siehe Bild. J auf Seite 24)
CAl - der Referenzwert muss sich im Bereich 40...60 %
rF befinden.
2-Punkt-Justage: (siehe Bild. K auf Seite 24).
CAl l - der untere Referenzwert muss sich im Bereich
0...40 % rF befinden.
CAl H - der obere Referenzwert muss sich im Bereich
60...95% rF befinden.
Offset/Gain Justage:
Es wird die lineare Verschiebung und/oder
Steigungsänderung der Sensorkennlinie eingestellt.
Die Abweichung des aktuellen Messwerts (3) vom
Referenzwert, mithilfe des Ziffernblocks in Bild H eingeben.
Zum Bestätigen OK (5) drücken und in den Messmodus
zurückkehren.
werkseinstellung kann wieder hergestellt werden indem die
Abweichung auf 0.00 gesetzt wird.
20
