Bildschirm "Archiv - E+E Elektronik OMNIPORT 30 Bedienungsanleitung

5.23

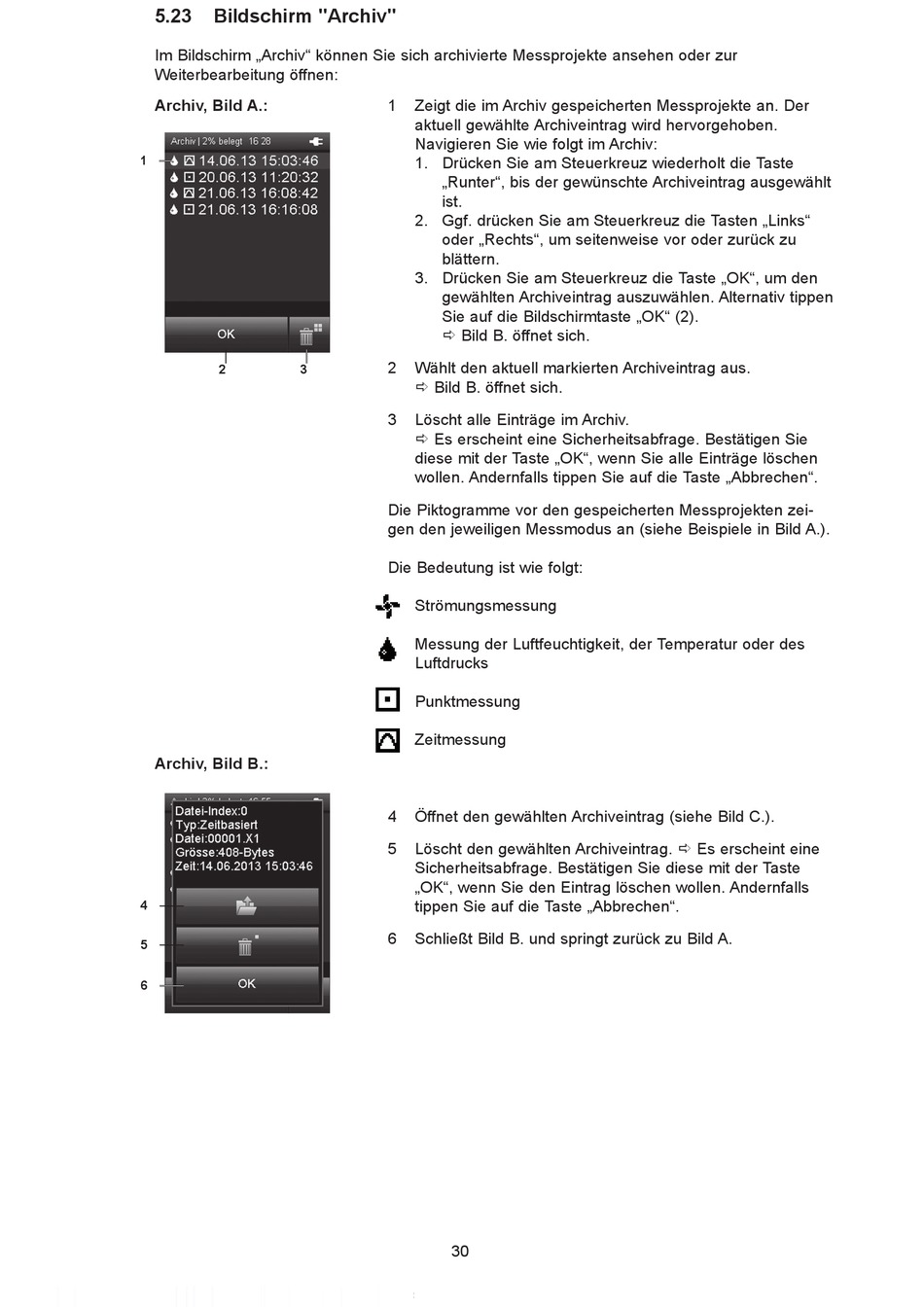

Bildschirm "Archiv"

Im Bildschirm „Archiv" können Sie sich archivierte Messprojekte ansehen oder zur
Weiterbearbeitung öffnen:
Archiv, Bild A.:
1
2 3
Archiv, Bild B.:
4
5
6
1 Zeigt die im Archiv gespeicherten Messprojekte an. Der
aktuell gewählte Archiveintrag wird hervorgehoben.
Navigieren Sie wie folgt im Archiv:
1. Drücken Sie am Steuerkreuz wiederholt die Taste
„Runter", bis der gewünschte Archiveintrag ausgewählt
ist.
2. Ggf. drücken Sie am Steuerkreuz die Tasten „Links"
oder „Rechts", um seitenweise vor oder zurück zu
blättern.
3. Drücken Sie am Steuerkreuz die Taste „OK", um den
gewählten Archiveintrag auszuwählen. Alternativ tippen
Sie auf die Bildschirmtaste „OK" (2).
 Bild B. öffnet sich.
2 Wählt den aktuell markierten Archiveintrag aus.
 Bild B. öffnet sich.
3 Löscht alle Einträge im Archiv.
 Es erscheint eine Sicherheitsabfrage. Bestätigen Sie
diese mit der Taste „OK", wenn Sie alle Einträge löschen
wollen. Andernfalls tippen Sie auf die Taste „Abbrechen".
Die Piktogramme vor den gespeicherten Messprojekten zei-
gen den jeweiligen Messmodus an (siehe Beispiele in Bild A.).
Die Bedeutung ist wie folgt:
Strömungsmessung
Messung der Luftfeuchtigkeit, der Temperatur oder des
Luftdrucks
Punktmessung
Zeitmessung
4 Öffnet den gewählten Archiveintrag (siehe Bild C.).
5 Löscht den gewählten Archiveintrag.  Es erscheint eine
Sicherheitsabfrage. Bestätigen Sie diese mit der Taste
„OK", wenn Sie den Eintrag löschen wollen. Andernfalls
tippen Sie auf die Taste „Abbrechen".
6 Schließt Bild B. und springt zurück zu Bild A.
30
