5.10 Bildschirm "messmodus – strömung – messbereich"
E.
19
20
21
22
23
f.

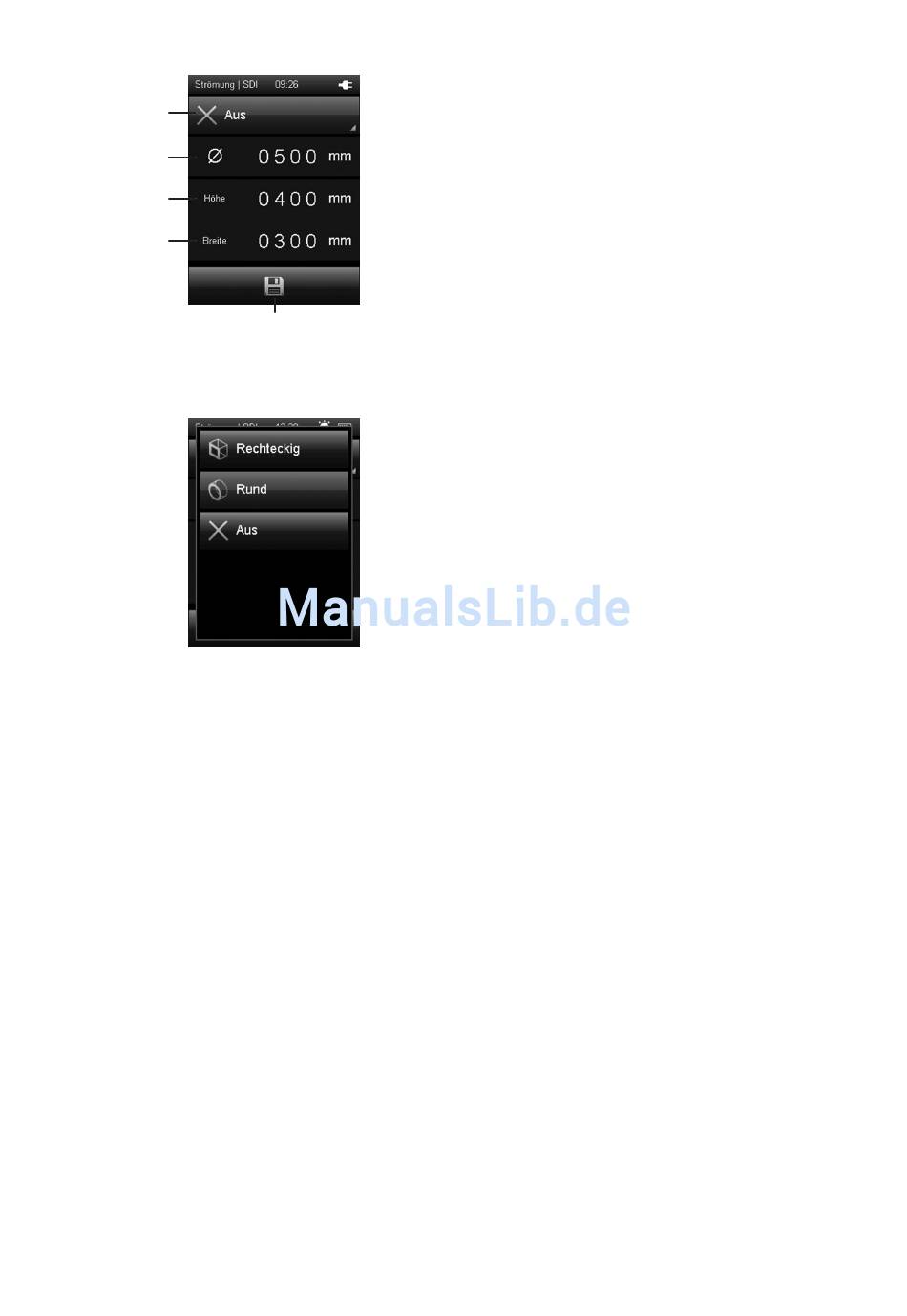

19 Wählt die Form des zu messenden Objektes aus.
Folgende Auswahlmöglichkeiten stehen zur Verfügung
(siehe Bild F.):
1. Rechteckig (Volumenstrommessung)
2. Rund (Volumenstrommessung)
3. Aus (keine Volumenstrommessung)
Je nach gewählter Form wird eine andere Formel zur
Berechnung der Messwerte verwendet. Die Darstellung
der Messwerte unter 1 in Bild A., Seite 14 hängt von der
hier gewählten Einstellung ab.
20 Legt den Durchmesser des zu messenden Objektes fest
(bei Auswahl „Rund" unter 19).
21 Legt die Höhe des zu messenden Objektes fest (bei
Auswahl „Rechteckig" unter 19).
22 Legt die Breite des zu messenden Objektes fest (bei
Auswahl„Rechteckig" unter 19).
23 Speichert die Einstellungen und kehrt zurück zu Bild A.,
Seite 13.
Die Messwerte für den Volumenstrom können ausschließ-
lich unter 1 in Bild A., Seite 14 angezeigt werden.
Unter 3 in Bild A., Seite 14 können während der
Volumenstrommessung weitere Messwerte wie z. B. die
Strömungsgeschwindigkeit angezeigt werden.
Hinweis!
Die hier gespeicherten Einstellungen werden auch für alle
Folgemessungen übernommen, sofern sie nicht (im ent-
sprechenden Menüpunkt) deaktiviert werden!
16
