Pro-Form CARDIO HIIT Bedienungsanleitung Seite 8

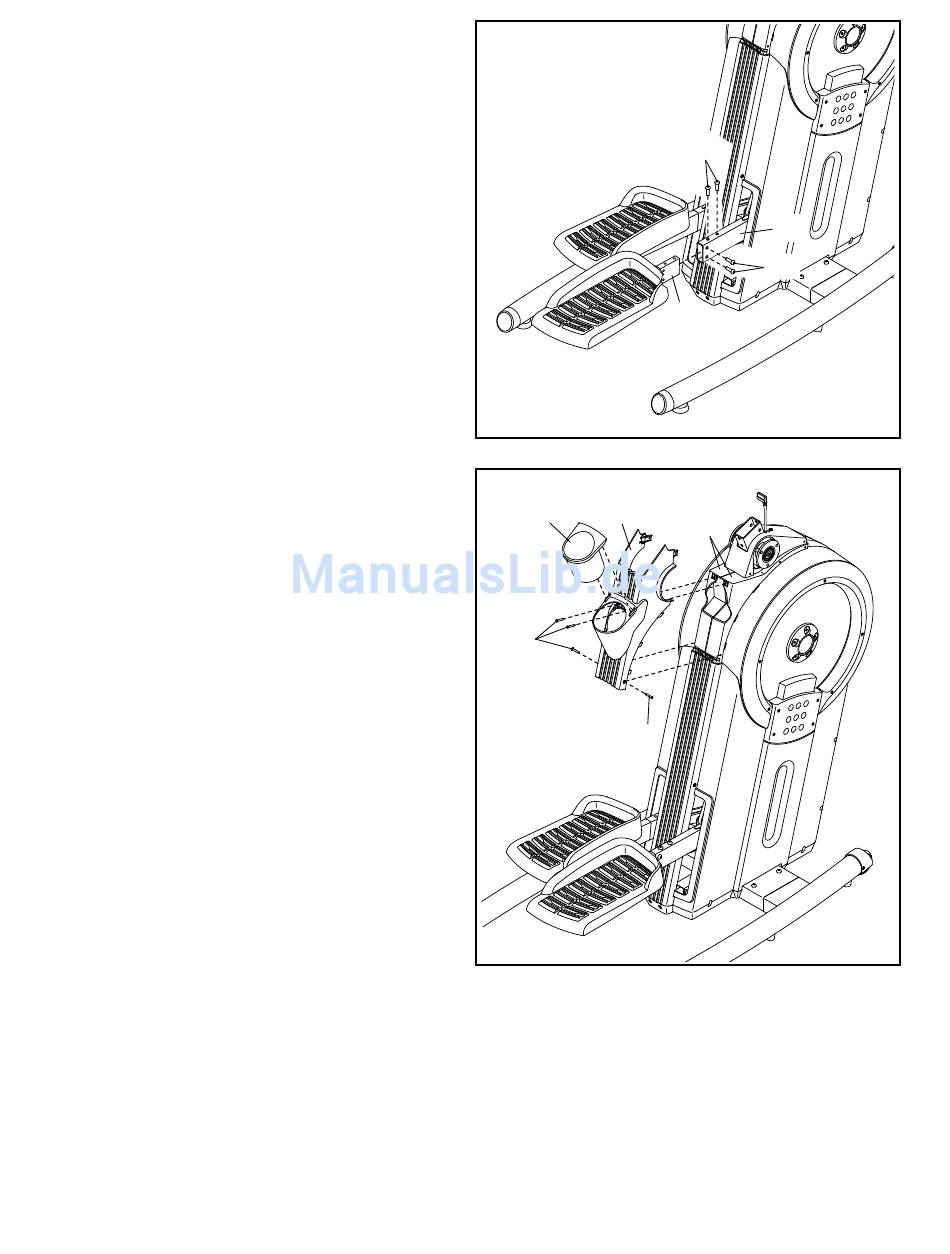

4. Befestigen Sie die rechte Pedalbasis (2) mit
vier M8 x 20mm Schrauben (102) am rechten
Pedalschenkel (24). Drehen Sie alle Schrauben
lose ein, dann ziehen Sie diese fest.
Befestigen Sie auf die gleiche Weise die
linke Pedalbasis (nicht abgebildet) am linken
Pedalschenkel (nicht abgebildet).
5. Drücken Sie die hintere Abdeckung (53) auf den
linken und rechten Schutz (50, 51).
Befestigen Sie die hintere Abdeckung (53) mit
vier M4 x 16mm Flachkopfschrauben (101).
Drehen Sie alle Flachkopfschrauben lose ein,
dann ziehen Sie diese fest.
Dann setzen Sie die Ablage (18) in die hintere
Abdeckung (53) ein.
4
5
53
18
101
101
8
102
24
102
2
50, 51
