6.3

Inbetriebnahme

•

Alle Funktionen überprüfen, insbesondere Plausibilität der angezeig-

ten Temperaturen und des Volumenstroms.

Falls das Gehäuse geöffnet wurde:

•

Gehäuseoberteil wieder aufsetzen und verschrauben.

•

Schrauben mit Benutzerplomben sichern (beiliegende

Kunststoffplomben oder Drahtplomben).

Bedienungsanleitung CF Echo II

Ein Wärmezähler ist ein Messgerät zur Erfassung der in einer Heizungs- oder Kühlanlage abgegebenen Energie. Ein

Kompaktwärmezähler besteht aus den Teilkomponenten Temperaturfühlerpaar, Volumenmessteil und Rechenwerk, wobei das

Komplettgerät für sich im geschäftlichen Verkehr der Eichpflicht unterliegt. Das Rechenwerk erfasst die Messwerte von Fühlerpaar

und Volumenmessteil und ermöglicht die Anzeige diverser Daten in 3 getrennten Anzeigeebenen.

Anzeigeebene 1: Abrechnungsebene (kumulierte Energie- und Volumenanzeige)

Anzeigeebene 2: Serviceebene (aktuelle Betriebsdaten des Wärmezählers)

Anzeigeebene 3: Stichtagsebene (13/24* Monatswerte von kumulierter Energie und Volumen)

* Softwareversion 20-47 und höher

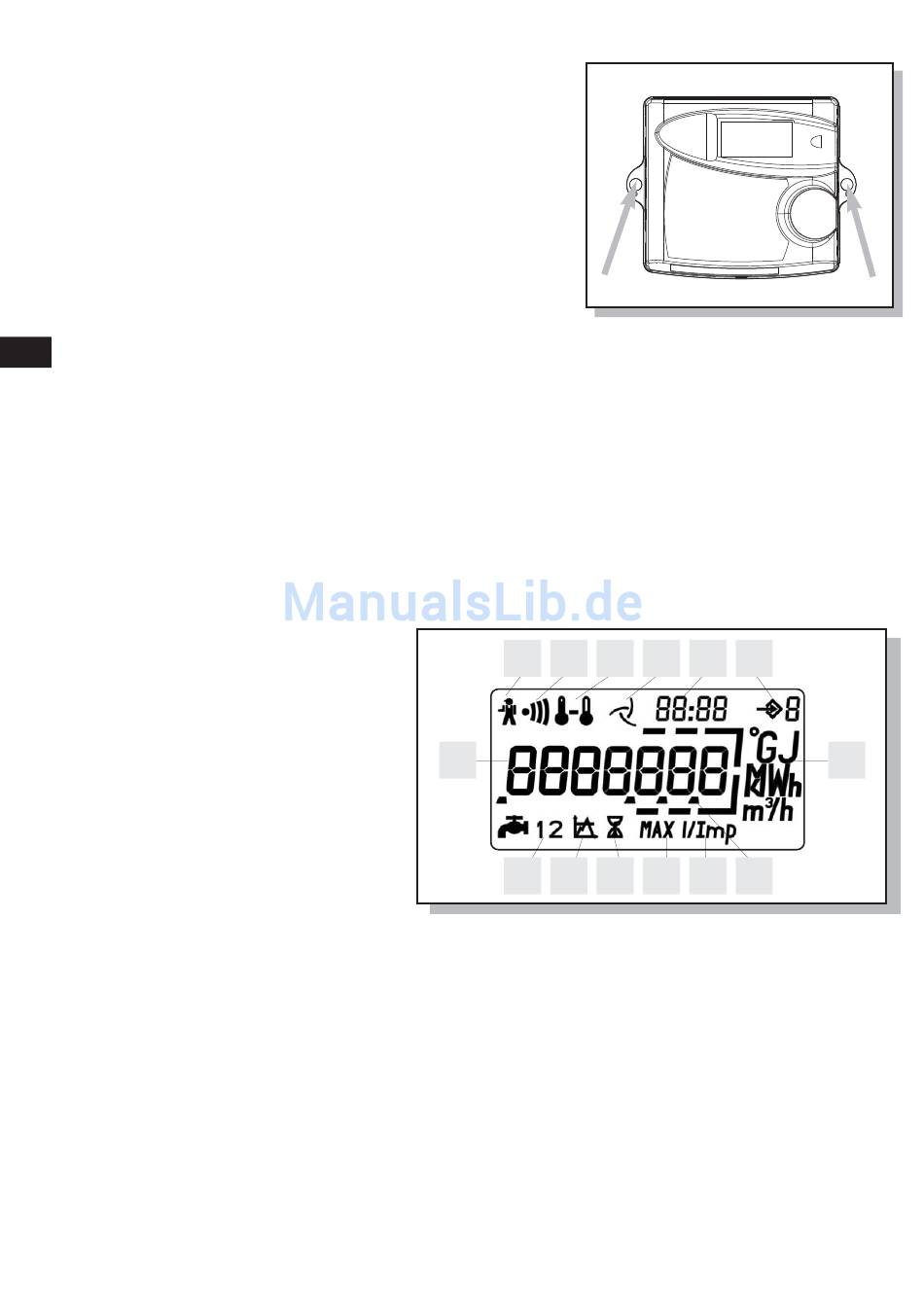

7.1. Das LC-Display und Bedeutung der Segmente

1. Alarmsymbol: Energiemessung eingestellt. Fehlerursache siehe 7.3.5

2. Schmutzwarnung: Energiemessung nicht eingestellt jedoch Reinigung des Durchflusssensors erforderlich.

3. Temperaturen: Erscheint bei temperaturbezogenen Anzeigen oder bei Anzeige der Kälteenergie bei kombinierten

Wärme-/Kältezählern.

4. Durchflussanzeige: Symbol permanent: Durchfluss vorhanden / Symbol blinkt: kein Durchfluss.

5. Datum & Zeit: Darstellung von Datum und Zeitangaben im Zusammenhang mit zeitbezogenen Anzeigen, z.B.

Stichtagswerten und Maximalwerten.

6. Anzeigen-Ebene: Aktuell gewählte Anzeigen-Ebene

7. Einheit: Physikalische Einheit

8. Dezimalpunkt

9. Impulswertigkeit von extern angeschlossenen Wasserzählern (nur bei Verwendung einer entsprechenden Optionskarte).

10. Maximalwert: Erscheint bei Anzeige von Maximalwerten.

11. Betriebszeit: Erscheint bei Anzeige der Betriebszeit

12. Nicht belegt.

13. Wasserzähler 1 oder 2: Anzeige betrifft externe Wasserzähler (1 oder 2)

14. Hauptanzeigebereich: 7 Stellen für Anzeige aller Werte zur Anzeige aller kumulierten und aktuellen Werte

1 1
