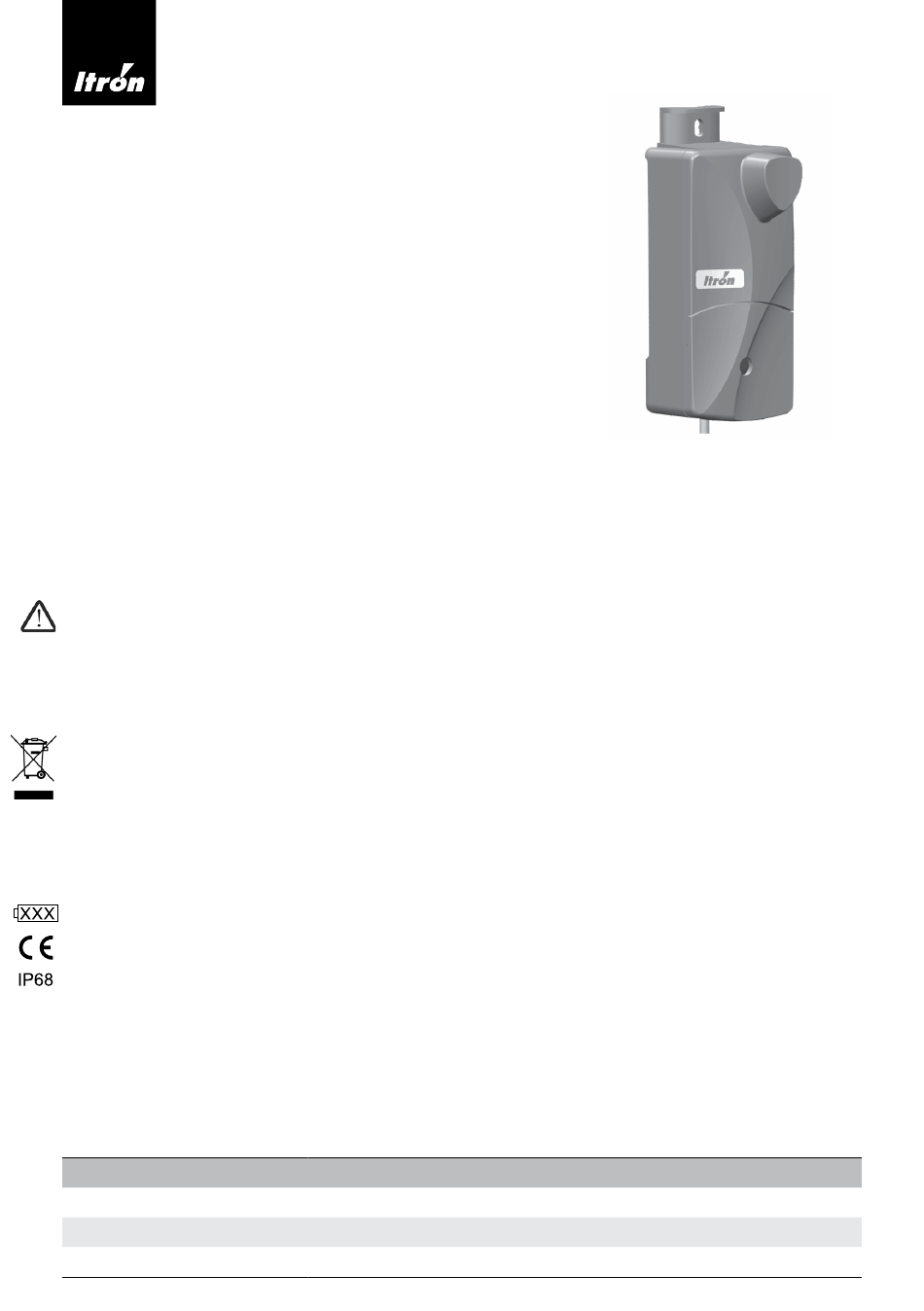

ITRON EquaScan pMIU RF Montage- Und Programmieranleitung

MONTAGE- UND PROGRAMMIERANLEITUNG
EquaScan pMIU
Impulssammler Funkmodul
LIEFERUMFANG
• Funk Impulssammlermodul
• Montageanleitung
• 5 Verbinder des Typs "Scotch Lock" für Signalkabeldurchmesser 1,52
• 1 Kunststoffplombe für den Anwender
• 1 Schraube 3,5x20 für Kabelabdeckung
ALLGEMEINES

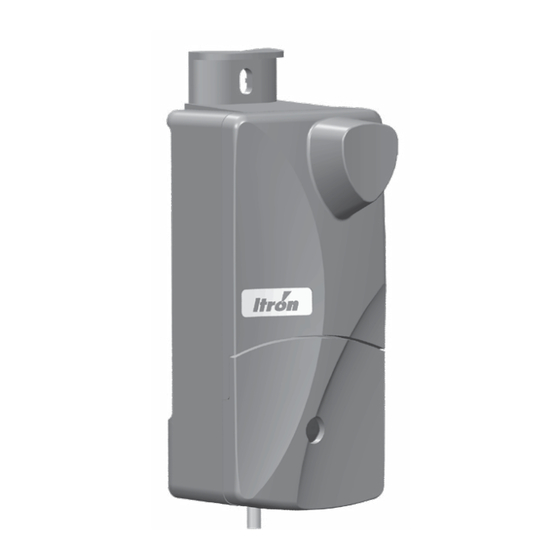

Das EquaScan Impulssammlermodul pMIU
EquaScan Funksystem für die mobile und zentrale Datenerfassung. Die Module sind jederzeit an impulsgebenden Zählern
nachrüstbar. Mit wenigen Handgriffen lässt sich das EquaScan Impulssammlermodul montieren, installieren und in den
Kreis der schon vorhandenen Funkzähler einbinden. Die induktive Schnittstelle des pMIU
freien Parametrierung und Auslesung der Daten per PC mittels induktivem Kopf. Die Programmierung der Funkparameter
erfolgt mit der EquaScan Programmier-Software.
HINWEIS ZU LITHIUM-BATTERIEN
Das Gerät enthält nicht auswechselbare Lithium-Metall Batterien. Batterien nicht aufladen, nicht Temperaturen über 100°C
oder mechanischen Belastungen aussetzen. Es gilt Transportbestimmungen für Lithium-Batterien zu beachten.
Die für den Transport notwendigen Zertifikate können beim Hersteller angefordert werden. Setzen Sie das Gerät keinem
niedrigen Luftdruck und keiner großen Höhe aus.
RICHTIGE ENTSORGUNG / INFORMATIONEN ZUR GEEIGNETEN ENTSORGUNG VON PRODUKTEN
Das durchgestrichene Mülltonnensymbol auf dem Gerät oder auf der Verpackung weist darauf hin, dass das Altprodukt
getrennt vom Hausmüll entsorgt werden muss, damit es ordnungsgemäß behandelt und entsorgt werden kann. Erkundigen
Sie sich bei der örtlichen Behörde über den Standort von Wertstoffhöfen, um das Produkt der korrekten Wiederverwertung
zuzuführen. Der Händler muss im Fall des Kaufs eines gleichwertigen Geräts das zu recycelnde Produkt zurücknehmen.
Das Produkt ist potenziell nicht schädlich für die menschliche Gesundheit und die Umwelt, aber wenn es in der Umwelt
illegal entsorgt wird, hat es negative Auswirkungen auf das Ökosystem. Die illegale Entsorgung des Geräts in der Umwelt ist
strafbar.
Das Batteriesymbol auf dem Modul beschreibt das Ablaufdatum der Batterie.
Für den europäischen Markt.
IP68 Schutzklasse gegen Staub und Feuchtigkeit.
SCHRITTE VOR DER INSTALLATION
Prüfen Sie vor der Installation des EquaScan pMIU
ist so zu wählen, dass das Modul und die Anschlussleitung nicht in der Nähe von Netzleitungen oder elektromagnetischen
Störquellen verlegt werden (min. 50 cm Abstand). Gegebenenfalls ist der Montageort neu zu wählen und die Abstände zu
vergrößern. Das Gerät in maximal 2 m Höhe anbringen. Bringen Sie das EquaScan pMIU
in der Nähe von Wärmequellen oder an Stellen an, welche direktem Sonnenlicht ausgesetzt sind. gen Sie dafür, dass das
Modul ordnungsgemäß befestigt ist.
