7.3.6. M-Bus Parameter (Anzeigeebene 2)
Darstellung von Kenndaten für die Datenfernauslesung über M-Bus oder optische Schnittstelle.
7.3.7. Stichtagswerte (Anzeigeebene 3)
Darstellung von jeweils 13/24* Monatsendwerten der kumulierten Werte für Energie, Volumen, Kühlenergie (optional) und Volumen
der angeschlossenen Wasserzähler mit Zeitstempel, beginnend jeweils mit dem Vormonatsendwert.
* Softwareversion 20-47 und höher
8. Einsteck-Optionskarten
Der Funktionsumfang des Rechenwerkes kann durch diverse Einsteck-Optionskarten hinsichtlich Datenkommunikation und
Datenfernanzeige erweitert werden. Folgende Optionskarten stehen zur Verfügung.
• M-Bus + 2 externe Wasserzähler
• M-Bus und Energie + Volumenfernanzeige
• LON + 2 externe Wasserzähler
• Modem + 2 externe Wasserzähler
Einzelheiten zur Montage- und Inbetriebnahme sind in den Montage- und Bedienungsanleitungen der jeweiligen Optionskarten
detailliert beschrieben.
9. Sonderausführung für den Einsatz in Kälte- und kombinierten Wärme-/Kältekreisläufen.
9.1. Rechenwerk für den Einsatz in Kältekreisläufen
Bei dieser Produktausführungen ist das Wärmezähler-Rechenwerk werkseitig speziell für den Einsatz in Kälteanlagen gekennzeich-
net und programmiert.
Die Bedienung, LC-Anzeige sowie Anwendung der Optionskarten entspricht dem Wärmezähler-Rechenwerk wobei sich alle ener-
gie- und leistungsbezogenen Anzeigen, M-Bus-Daten sowie Fernanzeige-Impulse auf die Kühlenergie beziehen.

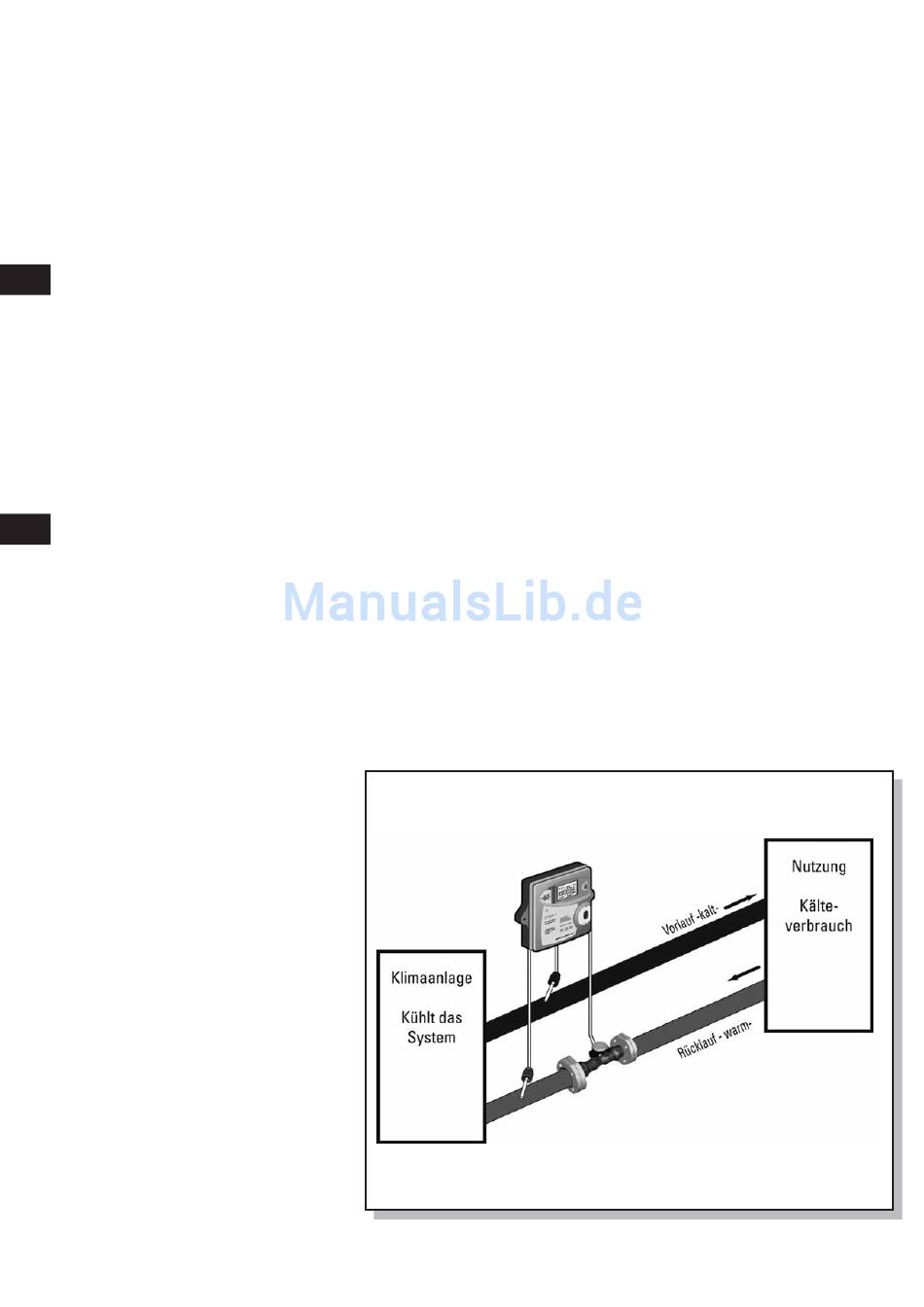

Das Rechenwerk ist für die Installation des Volumenmessteils in die „warme" Leitung der Kälteanlage (= Rücklauf des Kühl-
systems) programmiert. Optional ist auch eine Version mit Programmierung für Installation des Volumenmessteils in der kalten
Leitung erhältlich.
