5.3

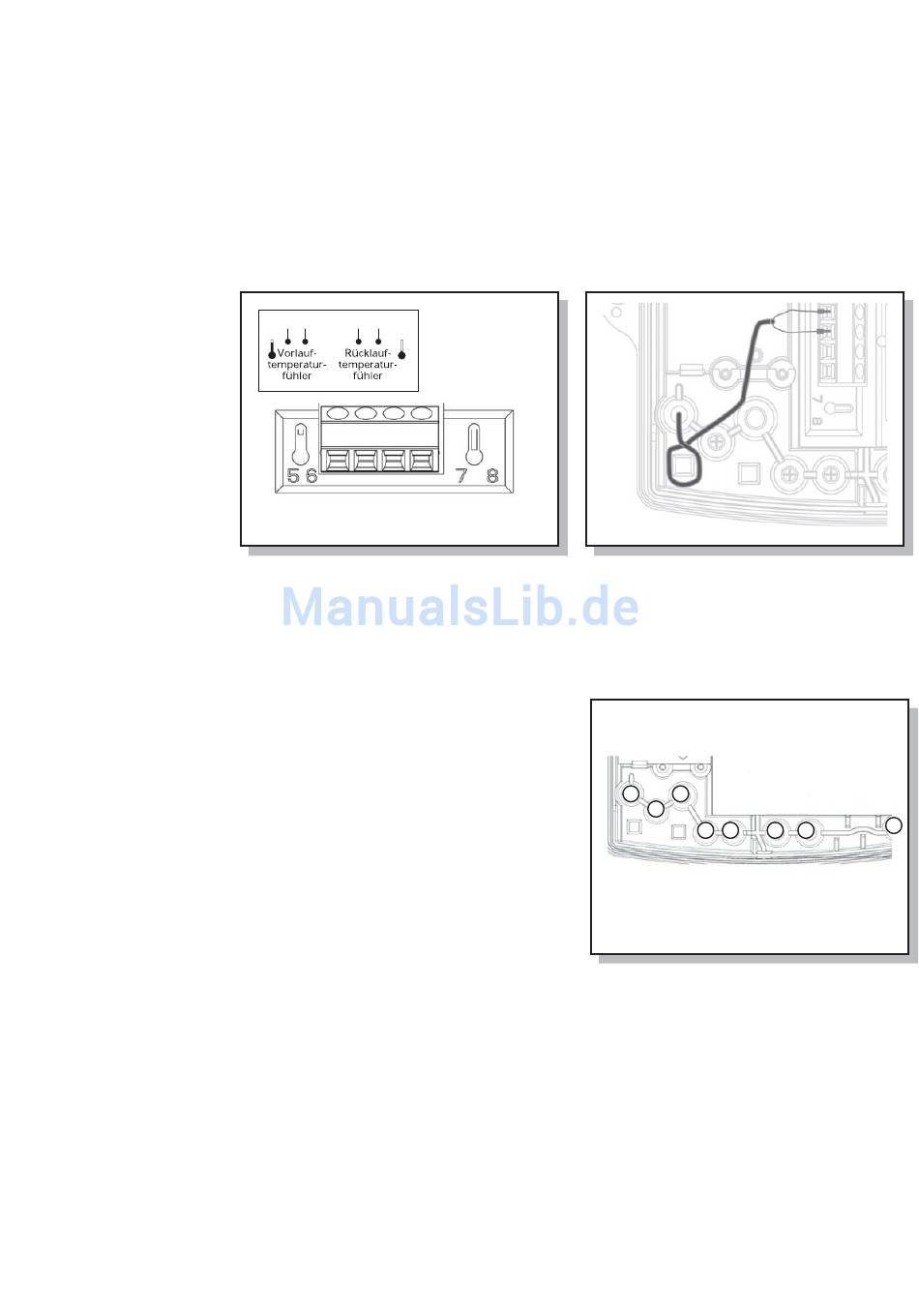

Anschluss der Temperaturfühlerkabel
•
Die erste und zweite Kabeldurchführung am Rechenwerk (von links) durchstoßen.
•
Das Kabel des Vorlauftemperaturfühlers (=wärmere Leitung) durch die erste und das Kabel des Rücklauftemperaturfühlers
durch die zweite Kabeldurchführung von links durchziehen.
•
Zur Zugentlastung eine Schlinge bilden und diese hinter die entsprechende Rippe drücken. (siehe Abbildung)
•
Anschluss der Adern entsprechend Klemmenbelegungsplan (verpolungssicher) an die Klemmleiste.
5
6
7
8
Vorlauftemperaturfühler
Farbe der Adern (Polung) nicht relevant!
Kabeldurchführungen:
1. Ø4.25 ±0.75 mm
2
– T.-Fühler (Vorlauf)
2. Ø4.25 ±0.75 mm
2
– T.-Fühler (Rücklauf)
3. Ø6±1 mm
2
– Netzanschluss – Option
4. Ø4.25 ±0.75 mm
2
– Option
5. Ø4.25 ±0.75 mm
2
– Option
6. Ø6±1 mm
2
– T.-Fühler (Vorlauf)/Option
7. Ø6±1 mm
2
– T.-Fühler (Rücklauf)/Option
8. Ø3.75 ±0.75 mm
2
– Volumenmessteil
CF Echo II
1
3
2
4
5
6
7
8
