Montage - ITRON CF Echo II Montage- Und Bedienungsanleitung

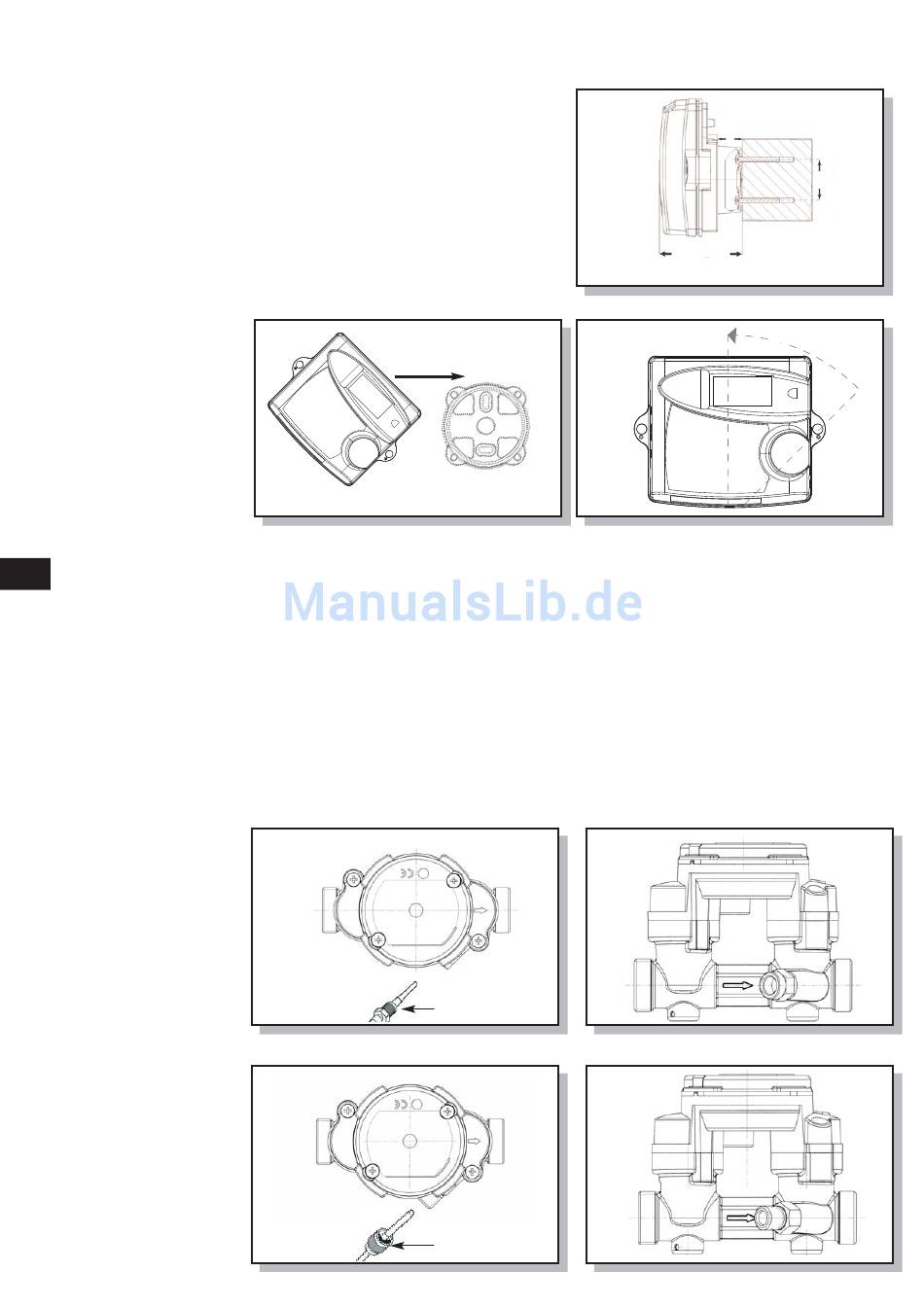

4.2 Wandmontage
Liegen die Temperaturen im Heizkreislauf permanent über 90°C oder
die Umgebungstemperatur über 55°C, so wird die Montage des
Rechenwerkes an der Wand empfohlen.
Den beiliegenden Wandhalter an die Wand schrauben oder an einer
kühlen Rohrleitung befestigen.
Das Rechenwerk in einem Winkel von 45° auf den Halter setzen.
Das Rechenwerk um 45° drehen, bis es einrastet.
5. Montage der Temperaturfühler (falls noch nicht ab Werk montiert)
5.1 Technische Daten
• Anschluss
• Kabeldurchmesser
• Maximaler Aderquerschnitt
• Typ
5.2

Montage

Nur gepaarte Temperaturfühler mit gleicher Seriennummer verwenden. Fühlerkabel vor Ort nicht kürzen oder verlängern.
Einbau der Fühler entsprechend den Richtlinien der AGFW und der DIN EN 1434.
Die Rücklauf-Messstelle für Direktmessungsfühler Typ DS oder Tauchhülsenfühler PS ist bei den Nenngrößen qp 0.6-2,5 im
Durchflusssensor integriert.
Direktmessung im
Durchfluss-Sensor
(nur DN 15/20)
Tauchhülse
im Durchfluss-
Sensor
(nur DN 15/20)
2-Leitertechnik
3,5 mm ... 6,5 mm
0,2 ... 1,5 mm 2
PT 100 oder PT 500 nach DIN EN 60751
(Nennwert des Rechenwerkes beachten - siehe Typenschild)
Dichtung
Rändelmutter
35,2 mm
35 mm
69 mm
Drehung 45°
Rotate 45°
