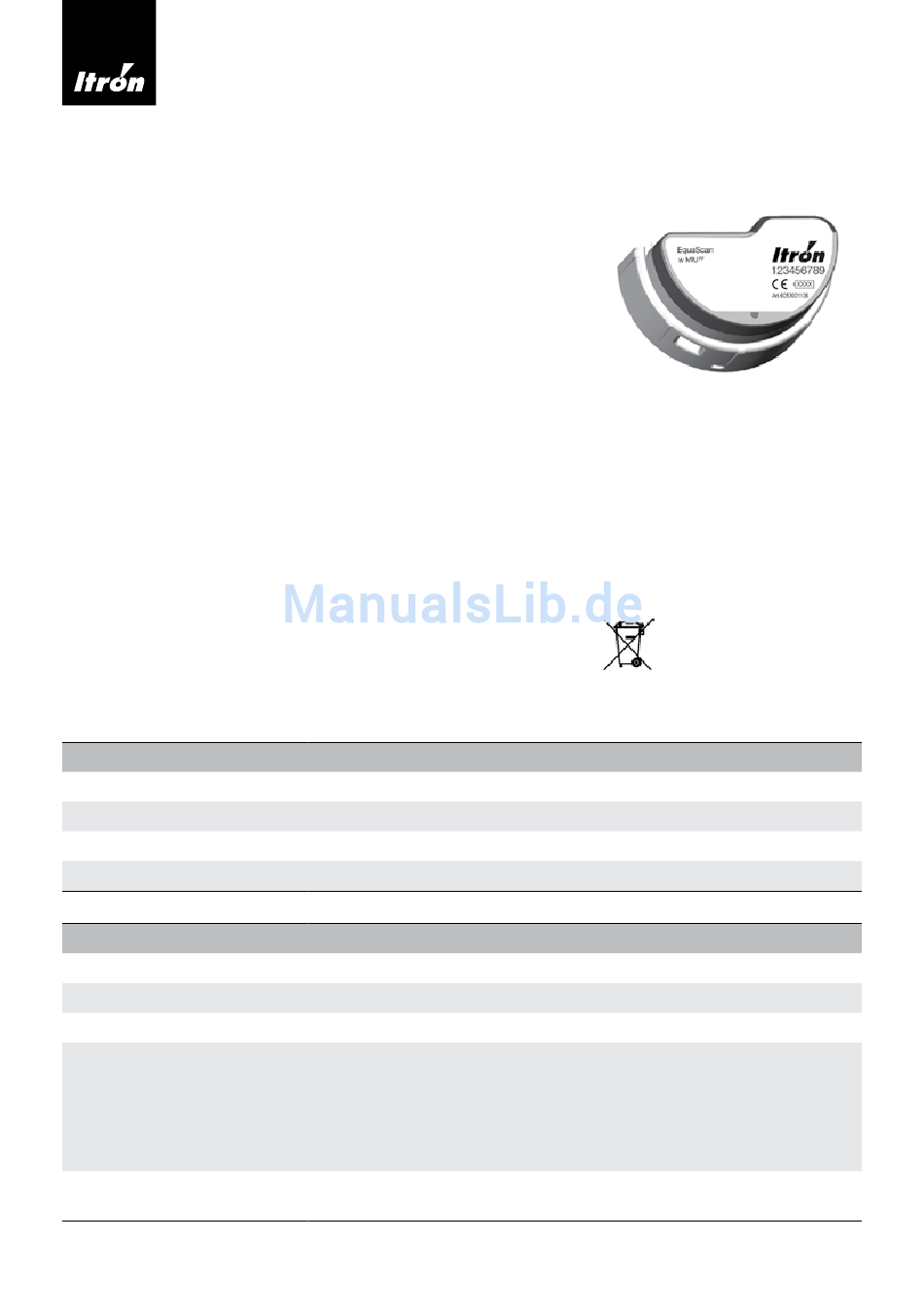

MONTAGE- UND PROGRAMMIERANLEITUNG
EquaScan wMIU
Wasserzählerfunkmodul
LIEFERUMFANG
• RF Kommunikationsmodul
• Klebeplombe
• Montageanleitung
ALLGEMEINES
Das EquaScan Wasserzählerfunkmodul dient der Einbindung von Wasser-
zählern des Typs +m in das Itron EquaScan Funksystem für die mobile und
zentrale Datenerfassung.
Die Module sind jederzeit nachrüstbar. Mit wenigen Handgriffen lässt sich
das EquaScan Wasserzählerfunkmodul auf funkvorbereitete Wasserzähler
montieren, installieren und in den Kreis der schon vorhandenen Funkzähler
einbinden. Die induktive Schnittstelle dient zur schnellen und fehlerfreien
Parametrierung und Auslesung der Daten per PC mittels induktivem Kopf
(Bestell-Nr. 8090000006). Die Programmierung der Funkparameter erfolgt
mit der EquaScan Programmier-Software.
ENTSORGUNGSHINWEIS
Elektro-Altgeräte und darin enthaltene Batterien dürfen nicht dem Hausmüll
zugeführt werden. Wir nehmen unsere Produkte nach Gebrauch zur fachgerech-
ten Entsorgung kostenlos zurück.
Technische Daten
Spannungsversorgung
Batterielebenszeit
Betriebstemperatur
Schutzklasse
Funkspezifikationen
Protokoll
Betriebsart
Frequenzband
Elektromagnetische
Verträglichkeit
Begrenzungen der Exposition von
Personen in elektromagn. Feldern
RF
3 V Lithium Langzeitbatterie
12 Jahre + Reserve
5°C bis 55°C
IP 65
EN 13757-3/-4 wireless M-BUS
C2 Mode
Tx: 868,95 MHz / Rx: 869,525 MHz
Störfestigkeit:
Störaussendung
ETSI EN 301 489-1 (V1.8.1-2008/4)
ETSI EN 301 489-3 (V1.4.1-2002/08)
EN 61000-6-1 (2007)
ETSI EN 300220-1
ETSI EN 300220-2
EN 62311 (2008)
