ITRON CF Echo II Montage- Und Bedienungsanleitung Seite 6

6. Spannungsversorgung
Drei Möglichkeiten der Spannungsversorgung sind lieferbar, standard-
mäßig ist eine 6-Jahres-Batterie eingebaut.

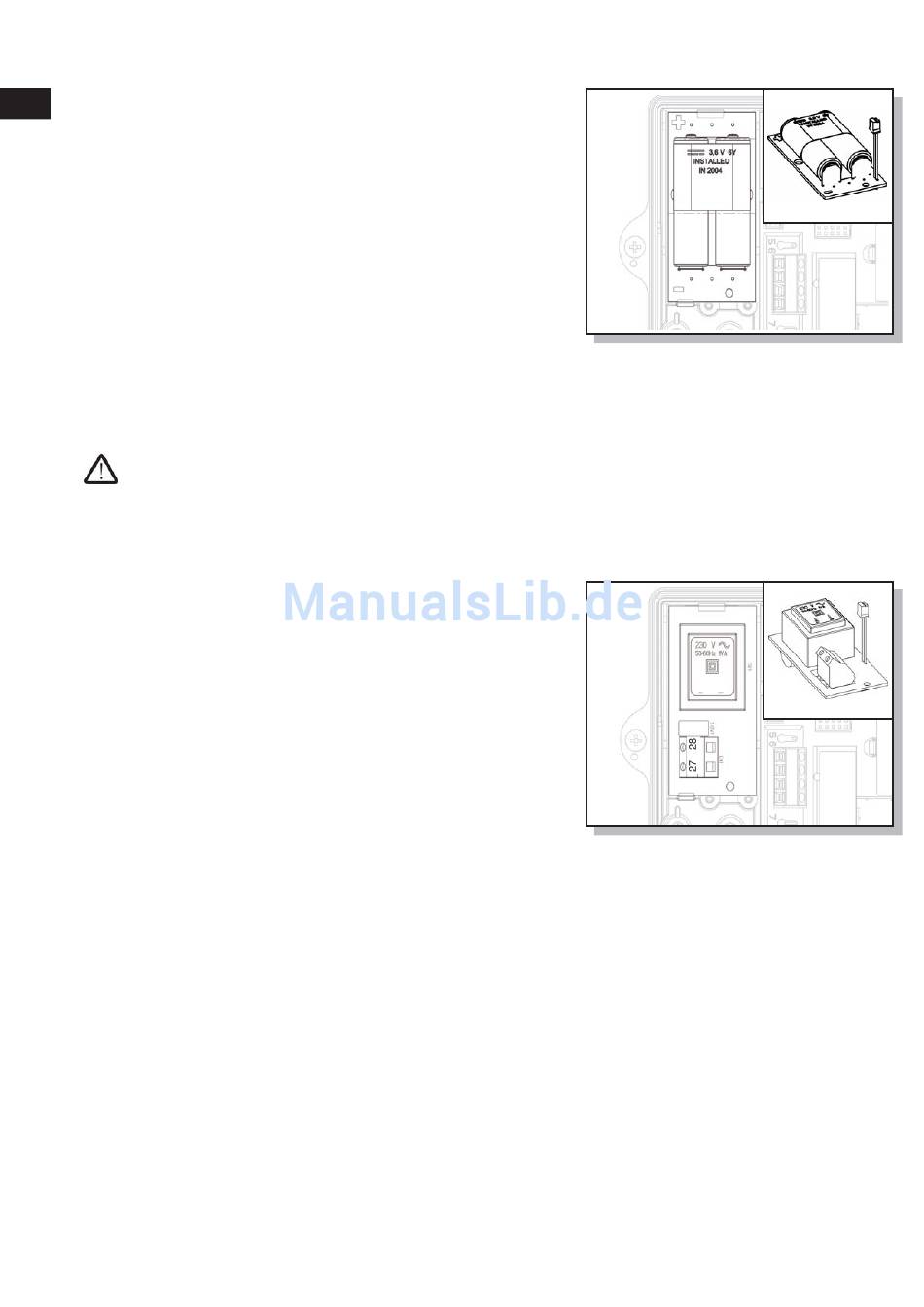

6.1 Batterie für 6 Jahre*
Typ 2 x Lithium 3,6 V-AA aufgelötet auf Steckkarte
Nur die Originalbatterie verwenden.
Niemals nachladen, öffnen, über 100°C erhitzen, offenem Feuer
aussetzen oder in Wasser tauchen.
Nicht über den Hausmüll entsorgen, sondern nach Ende der Lebens-
dauer zur ordnungsgemäßen Entsorgung an die Allmess GmbH zurück
senden.
• Batterie mittels Steckverbinder anschließen
• Batterie in die dafür vorgesehene Mulde im Rechenwerksgehäuse
einsetzen und einrasten
ACHTUNG: Bei Wechsel von Batterie- auf Netzbetrieb und umgekehrt das Rechenwerk 5 Minuten ohne
Spannungsversorgung belassen. Anschließend die interne Uhr prüfen und ggf. einstellen.
* Optional: Batterie für 12 Jahre auf Anfrage
6.2 Netzmodul
• Netzspannung
• Netzfrequenz
• Maximale Leistungsaufnahme
• Kabeltyp
• Kabeldurchmesser
• Aderquerschnitt
Wärmezähler mit Netzspannungsversorgung müssen entsprechend
den Installationsvorschriften angeschlossen werden. Die Netzspan-
nungsversorgung muss gegen ungewollte Spannungsunterbrechung
gesichert sein. Es müssen Schutzvorrichtungen (Trennschalter) vorge-
sehen werden, um im Falle von elektrischen Problemen das Gerät sicher
von der Netzspannung trennen zu können (Abschaltstrom < 1A).
Ein Not-Aus-Schalter sollte:
• in Reichweite montiert werden
• klar als solcher erkennbar sein
• beide Leiter trennen
• eindeutig die Ein/Aus-Stellung anzeigen.
Die Anschlussleitung des Netzmoduls muss direkt mit dem Unterbrechungsschalter verbunden werden.
• Netzspannung abschalten (Trennschalter)
• Rechenwerksgehäuse öffnen und das Netzteil mittels Stecker an das Rechenwerk anschließen
• Das Netzmodul in die dafür vorgesehene Aussparung im Gehäuse einsetzen.
• Die dritte Kabeldurchführung von rechts durchstoßen und das Netzkabel durchziehen.
• Kabelzugentlastung montieren.
• Adern an die Klemmen Nr. 27 und 28 anschließen (verpolungssicher, abisolierte Kabelenden von 8 mm)
• Gehäusedeckel schließen und Netzspannung einschalten
230 V ± 15%
50 Hz ± 2%
1 VA
2 Adern (kein Erdleiter)
4,5 mm ... 7,0 mm
0,5 ... 2,5 mm 2
Lithium
3,6 V-AA
Netz-
modul
