MONTAGE- UND BEDIENUNGSANLEITUNG

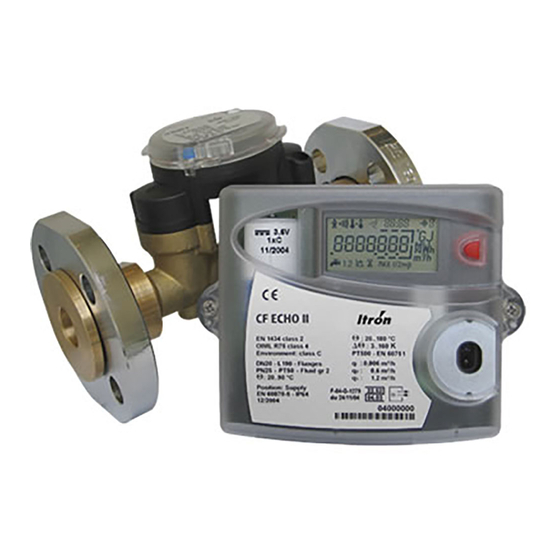

CF Echo II
1.

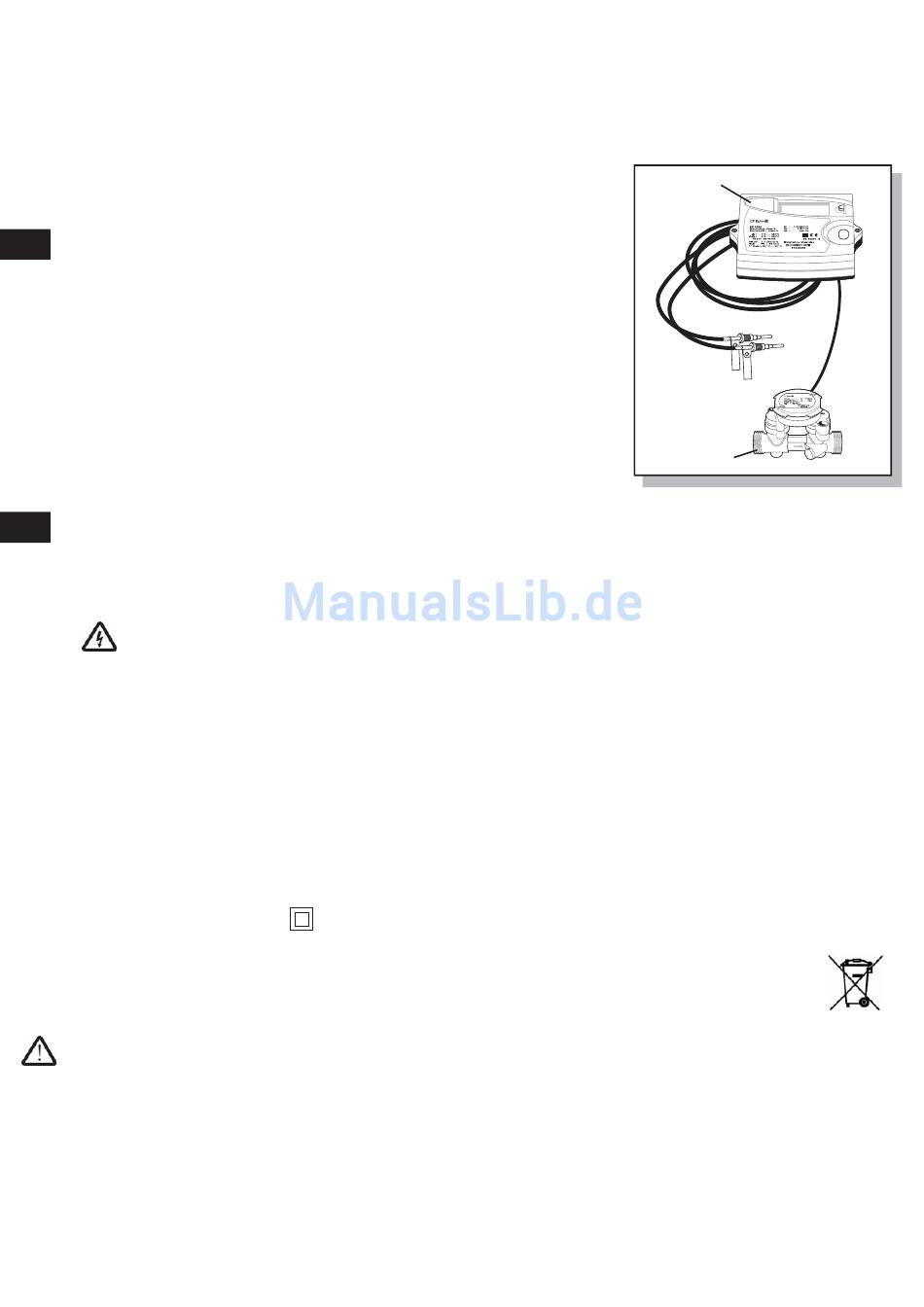

Lieferumfang CF Echo II:
-
1 Rechenwerk, abnehmbar,
mit Batterie, (Verbindungskabel
ca. 1,5 m, nicht trennbar)
-
1 fest angeschlossener
Durchfluss-Sensor
-
2 Temperaturfühler mit Kabel (optional)
-
1 Wandhalter
-
1 Beipack mit Plombiermaterial,
Schrauben, Dübel (6 mm)
-
1 Satz Dichtungen
-
Montage- und Bedienungsanleitung
2.
Allgemeines
Der Wärmezähler CF Echo II ist ein hochwertiges elektronisches Messgerät. Um eine einwandfreie Montage zu gewähr-
leisten und die Sicherheits- und Garantiebestimmungen einzuhalten, müssen folgende Hinweise genau beachtet werden.
2.1
Sicherheitshinweis
Heizwassernetze und Netzspannungsversorgungen werden bei hohen Temperaturen, hohen Drücken bzw. hohen Span-
nungen betrieben, die bei fehlerhaftem Umgang schwere körperliche Verletzungen verursachen können. Deshalb dürfen die
Messgeräte nur von qualifiziertem und geschultem Personal installiert werden. Die Gehäuse der Wärmezähler sind ausge-
legt für Kaltwasser, Warmwasser und Heisswasser mit den jeweils spezifizierten Kennwerten und unter Ausschluss anderer
Flüssigkeiten. Wurde das Zählergehäuse einer erheblichen Belastung durch Schläge, Stöße, Sturz aus mehr als 60 cm
Höhe oder ähnlichem ausgesetzt, muss das Gerät ausgetauscht werden. Die Rohrleitungen müssen geerdet sein. Die
Netzspannung (Option) muss vor Öffnen des Rechenwerkes abgeschaltet werden.
2.2
CE-Zeichen und Schutzklassen
Das Messgerät CF Echo II erfüllt die Anforderungen der CE-Richtlinien und ist zugelassen in der Umgebungsklasse C
(industrielle Anwendungen) entsprechend der DIN EN 1434:
Umgebungstemperatur:
Lagertemperatur (ohne Batterie):
Relative Luftfeuchte:
Höhe über NN:
Schutzklasse IP 64 nach DIN EN 60529 (staub- und spritzwassergeschützt); Durchfluss-Sensor IP 66/67
EMV geschützt entsprechend DIN EN 50081-1/2, DIN EN 50082-1/2
Doppelte Schutzisolierung
Der CF Echo II erfüllt die Anforderungen der Druckgeräterichtlinie (97/23/EG) hinsichtlich der spezifizierten Drücke
und Temperaturen.
Elektro-Altgeräte und darin enthaltene Batterien dürfen nicht dem Hausmüll zugeführt werden.
Wir nehmen unsere Produkte nach Gebrauch zur fachgerechten Entsorgung kostenlos zurück.
2.3
Weitere wichtige Hinweise
Der Durchfluss-Sensor darf niemals am Anschlusskabel angehoben oder transportiert werden!
Der Montageort ist so zu wählen, dass die Anschlussleitung des Durchfluss-Sensors und die Temperaturfühlerkabel
nicht in der Nähe von Netzleitungen oder elektromagnetischen Störquellen verlegt werden (min. 50 cm Abstand).
Kabel nicht an heißen Leitungen verlegen, die Temperaturen von 55 °C überschreiten.
Das Öffnen von Eichplomben zieht den Verlust der Eichgültigkeit und Garantie nach sich, einschließlich der Konformität
mit der Druckgeräterichtlinie 97/23/EG.
Die Reinigung des Gehäuses darf nur von außen und mit einem weichen, leicht angefeuchteten Tuch ausgeführt werden,
keine Reinigungsmittel verwenden.
Die Installation muss nach DIN 4713 bzw. DIN EN 1434 ausgeführt werden.
Benötigte Werkzeuge:
- 3 mm Schraubendreher
- Schraubenschlüssel
- Kreuzschlitz-Schraubendreher
+ 5°C ... +55 °C (Innenrauminstallation)
-10°C ... +60 °C
< 95 %
< 2.000 m
(Schutzklasse II nach CEI 60364-4-443)
Rechenwerk
Durchfluss-Sensor
