9.2. Rechenwerk für den Einsatz in kombinierten Wärme-/Kältekreisläufen
Bei diesen Produktausführungen ist das Rechenwerk werksseitig speziell für den Einsatz in Klimaanlagen mit kombiniertem
Wärme- und Kühlbetrieb gekennzeichnet und programmiert.
Die Bedienung, LC-Anzeige sowie Anwendung der Optionskarten entspricht im wesentlichen dem Wärmezähler-Rechenwerk,
wobei folgende Besonderheiten zu beachten sind:
Randbedingungen zur Erfassung von Wärme- und Kühlenergie
Wärmeenergie wird gemessen, sobald die Temperaturdifferenz ΔT einen Wert von 0,5K überschreitet und die
•
Vorlauftemperatur über 25 °C steigt. (ΔT = Vorlauftemperatur Tv - Rücklauftemperatur Tr).
Kühlenergie wird gemessen, sobald die Temperaturdifferenz ΔT einen Wert von -0,5 K unterschreitet und die
•
Vorlauftemperatur Tv unterhalb von 25°C liegt. Optional ist eine Version mit abgeschalteter Vorlauftemperatur-
umschaltschwelle erhältlich.
LC-Anzeige.
• Die Anzeige der Kühlenergie erfolgt in einem zusätzlichem Register in der 1. Anzeigeebene. Zur Unterscheidung von
der Wärmeenergie wird gleichzeitig ein Thermometersymbol eingeblendet.
• 13/24* Stichtagswerte (Monatsendwerte) der Kühlenergie
können in der 3. Anzeigebene abgerufen werden.
Optionskarten für Fernanzeige
• Die Ausgänge der Optionskarten sind gekennzeichnet mit „E" (für Energie) und „V" (für Volumen). Bei dieser
Produktausführung werden an dem mit „V" gekennzeichneten Ausgang Kühlenergie- proportionale Impulse
ausgegeben.

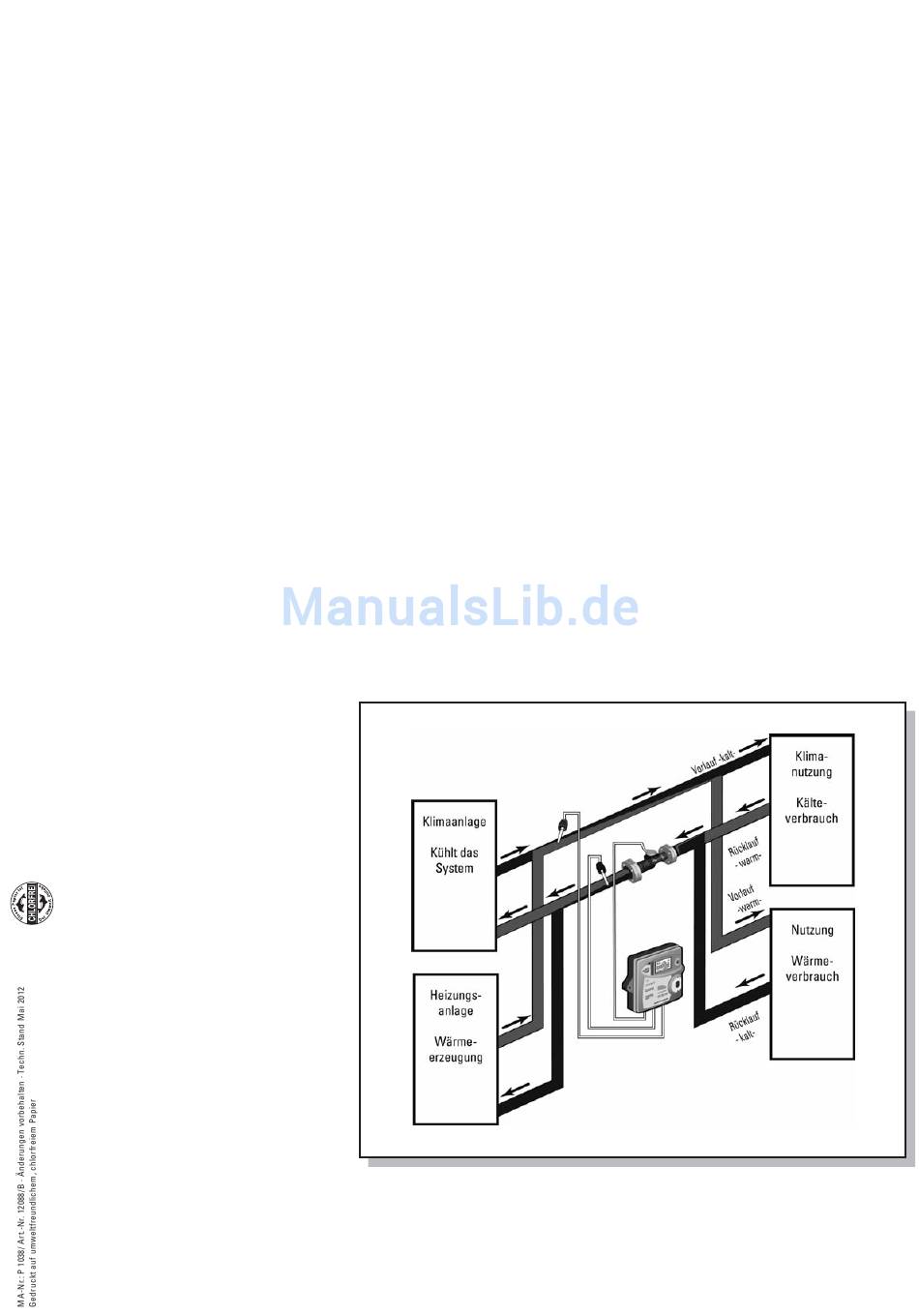

Diese Produktausführung ist für die Installation des Volumenmessteils in der Rücklaufleitung der Klimaanlage
(= kalte Leitung im Heizbetrieb, warme Leitung im Kühlbetrieb) programmiert. Optional ist auch eine Version mit Programmierung
für die Installation des Volumenmessteils im Vorlauf erhältlich.
* Softwareversion 20-47 und höher
