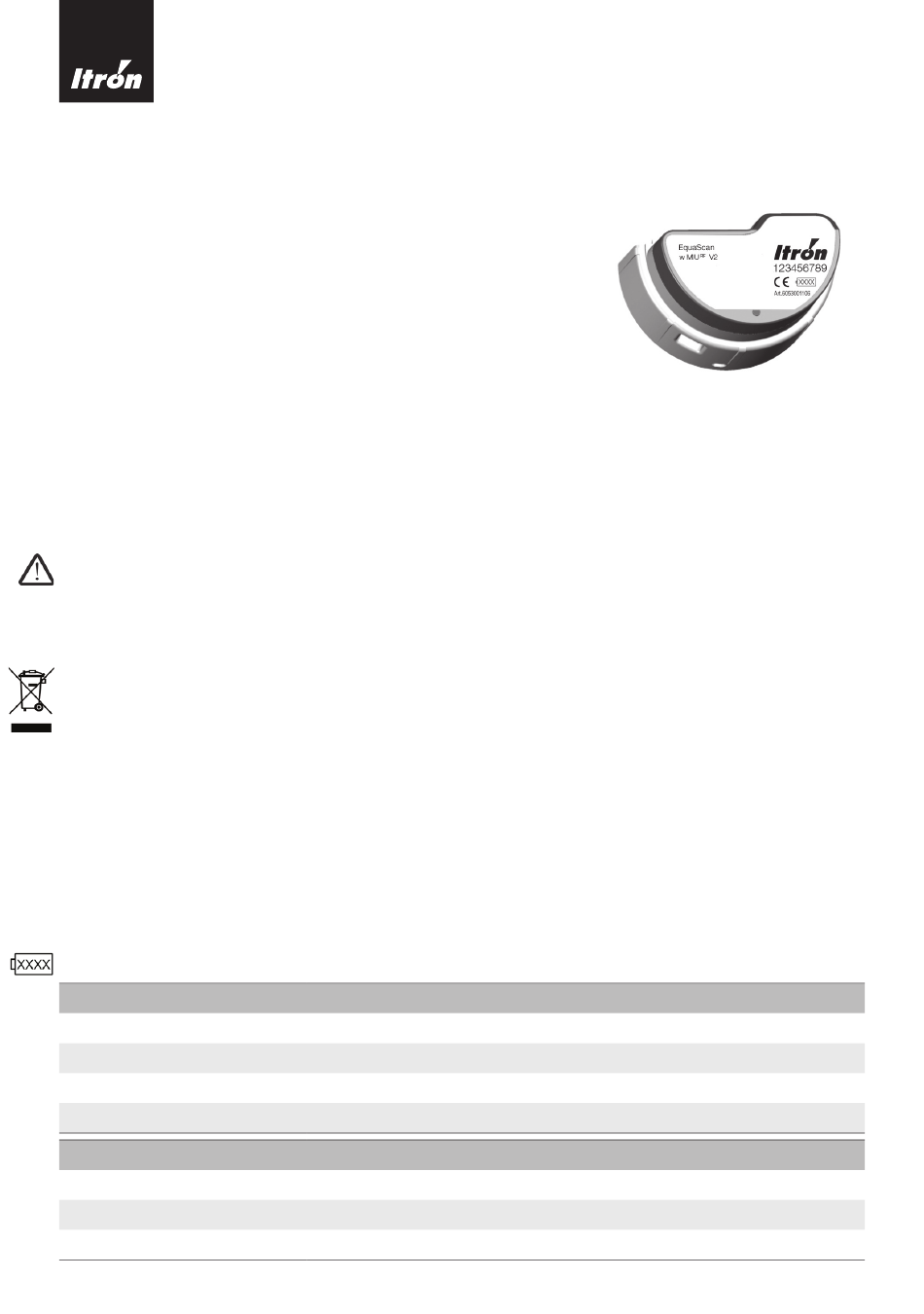

MONTAGE- UND PROGRAMMIERANLEITUNG
EquaScan wMIU
Wasserzählerfunkmodul
LIEFERUMFANG
• Funkmodul
• Klebeplombe
• Montageanleitung
ALLGEMEINES

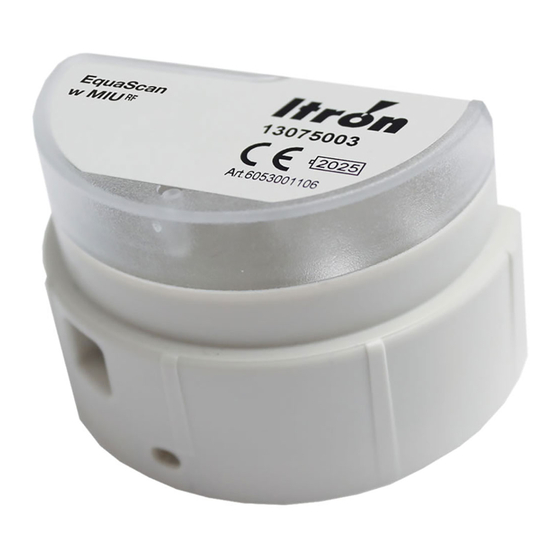

Das EquaScan wMIU
V2 dient der Einbindung von Wasserzählern des Typs +m
RF
in das Itron EquaScan Funksystem für die mobile und stationäre Datenerfassung.
Die wMIU
V2 sind jederzeit nachrüstbar. Mit wenigen Handgriffen lässt sich das EquaScan Wasserzählerfunkmodul
RF
auf funkvorbereitete Wasserzähler montieren, installieren und in den Kreis der schon vorhandenen Funkzähler einbinden.
Die induktive Schnittstelle dient zur schnellen und fehlerfreien Parametrierung und Auslesung der Daten per PC mittels
induktivem Kopf (Bestell-Nr. 8090000006) oder EquaScan Master
EquaScan Programmier-Software.
HINWEIS ZU LITHIUM-BATTERIEN
Das Gerät enthält nicht auswechselbare Lithium-Metall Batterien. Batterien nicht aufl aden, nicht Temperaturen über 100°C
oder mechanischen Belastungen aussetzen. Es gilt, Transportbestimmungen für Lithium-Batterien zu beachten. Die für den
Transport notwendigen Zertifi kate können bei Allmess angefordert werden.
RICHTIGE ENTSORGUNG / INFORMATIONEN ZUR GEEIGNETEN ENTSORGUNG VON PRODUKTEN
Das durchgestrichene Mülltonnensymbol auf dem Gerät oder auf der Verpackung weist darauf hin, dass das Altprodukt
getrennt vom Hausmüll entsorgt werden muss, damit es ordnungsgemäß behandelt und entsorgt werden kann. Alle Geräte,
die dem ElektroGesetz (ElektroG) unterliegen, müssen gemäß Kreislaufwirtschafts- und Abfallgesetz der fachgerechten
Verwertung zugeführt werden. Dies gilt ausschließlich für die in Deutschland in Verkehr gebrachten Geräte.
Die durch die Allmess GmbH in Verkehr gebrachten Geräte können im Rahmen des Rücknahmekonzepts an die Allmess
GmbH zurückgeschickt werden. Das Produkt ist potenziell nicht schädlich für die menschliche Gesundheit und die Umwelt,
aber wenn es in der Umwelt illegal entsorgt wird, hat es negative Auswirkungen auf das Ökosystem. Die illegale Entsorgung
des Geräts in der Umwelt ist strafbar.
Es obliegt der Eigenverantwortung des Nutzers des Messgerätes, gegebenenfalls seine privaten Daten vor der Entsorgung
zu löschen.
Weitere Informationen zu unserem Rücknahmekonzept sowie das Rücksendeformular fi nden Sie unter
https://www.allmess.de/service/verordnungen-gesetze/
Das Batteriesymbol auf dem wMIU
Technische Daten
Spannungsversorgung
Batterielebenszeit
Betriebstemperatur
Schutzklasse
Funkspezifi kationen
Protokoll
Betriebsart
Frequenzband
V2
RF
V2 beschreibt das Ablaufdatum der Batterie.
RF
3,6 V Lithium Langzeitbatterie
12 Jahre + 1 Jahr Reserve
5°C bis 55°C
IP 65 (montiert)
Bidirektional EN 13757-3/-4 wireless M-BUS oder Unidirektional OMS V4
C2- oder C1-Mode
Tx: 868,95 MHz / Rx: 869,525 MHz
. Die Programmierung der Parameter erfolgt mit der
RF
