Symbolen en hun betekenis
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en al-
le voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een rech-
te zaaglijn in hout. Daarom zijn horizontale verstekhoeken van
–48° tot +48° en verticale verstekhoeken van 45° (aan lin-
kerzijde) tot 45° (aan rechterzijde) mogelijk.
De capaciteit van het elektrische gereedschap is geschikt
voor het zagen van hard en zacht hout, spaanplaat en vezel-
plaat.
Het elektrische gereedschap is niet geschikt voor het zagen
van aluminium of andere non-ferrometalen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van het elektrische gereedschap op de pagina's met afbeel-
dingen.
1 Afkortvoorziening
2 Transportgreep
3 Laser-waarschuwingsplaatje
4 Inschakelblokkering voor aan/uit-schakelaar
5 Aan/uit-schakelaar
6 Handgreep
7 Beschermkap
8 Pendelbeschermkap
9 Vertelbare aanslagrail
10 Lengtegeleider
11 Vaststaande aanslagrail
12 Zaagtafelverlenging (stationair)
13 Vastzetknop voor verstekhoek naar wens (horizontaal)
14 Hendel voor voorinstelling verstekhoek (horizontaal)
15 Kantelbeveiliging
16 Inlegplaat
17 Hoekaanduiding (horizontaal)
18 Inkepingen voor standaardverstekhoek
19 Schaalverdeling voor verstekhoek (horizontaal)
20 Boorgaten voor montage
Bosch Power Tools
21 Zaagtafel
22 Snelspanklem

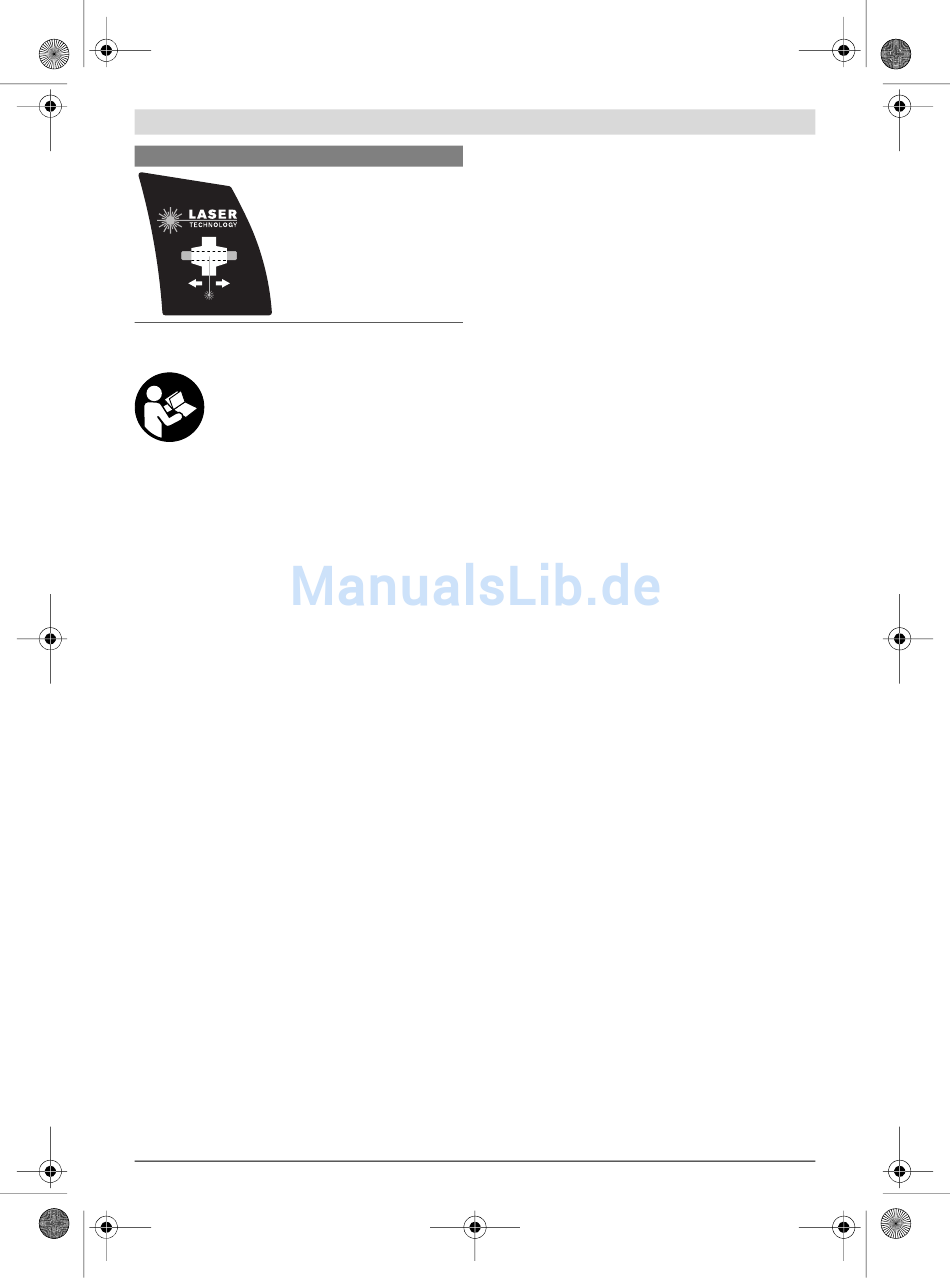

De zaaglijn kan door de la-
23 Spaanafbuiger
serstraal naar keuze links
24 Glijrol
of rechts van het zaagblad
aangegeven worden.
25 Vastzetschroef van de afkortvoorziening
26 Aan/uit-schakelaar voor laser (zaaglijnmarkering)
27 Spaanafvoer
28 Transportvergrendeling
29 Kantelbeveiligingsbeugel
30 Spangreep voor verstekhoek naar wens (verticaal)
31 Boorgaten voor snelspanklem
32 Blokkering uitgaande as
33 Instelschroef van diepteaanslag
34 Diepteaanslag
35 Zaagdiepteschaalverdeling
36 Zaagdiepte-indicator
37 Schuifschakelaar voor laser (zaaglijnmarkering
38 Uitgang laserstraal
39 Hoekaanduiding (verticaal) voor bereik verstekhoek
40 Schaalverdeling voor verstekhoek (verticaal)
41 Aanslagschroef voor het linker verstekhoekbereik
42 Aanslag voor de verticale standaard verstekhoek 45°,
43 Hoekaanduiding (verticaal) voor bereik verstekhoek
44 Aanslagschroef voor het rechter verstekhoekbereik
45 Aanslag voor verticale standaard verstekhoek 45°
46 Aanslagschroef voor verstekhoek 0° (verticaal)
47 Aanslag voor verticale standaardverstekhoek 0°
48 Klemhendel van verstelbare aanslagrail
49 Binnenzeskantsleutel
50 Klemhendel van de parallelgeleider
51 Bevestigingsschroef voor stationaire zaagtafelverlen-
52 Opname voor stationaire zaagtafelverlenging 12
53 Stofzak
54 Inbusbout voor zaagbladbevestiging
55 Spanflens
56 Zaagblad
57 Binnenste spanflens
58 Snelontgrendeling van de snelspanklem
59 Vastzetknop van snelspanklem
60 Vleugelschroef van de snelspanklem
61 Bevestigingsstaaf van de snelspanklem
62 Boorgaten voor horizontale fixeermogelijkheid
63 Zaagtafelverlenging (flexibel)
64 Opname voor flexibele zaagtafelverlenging 63
links/rechts van het zaagblad)
rechts
22,5° en 33,9° (links)
links
(rechts)
ging 12
(op elektrisch gereedschap)
