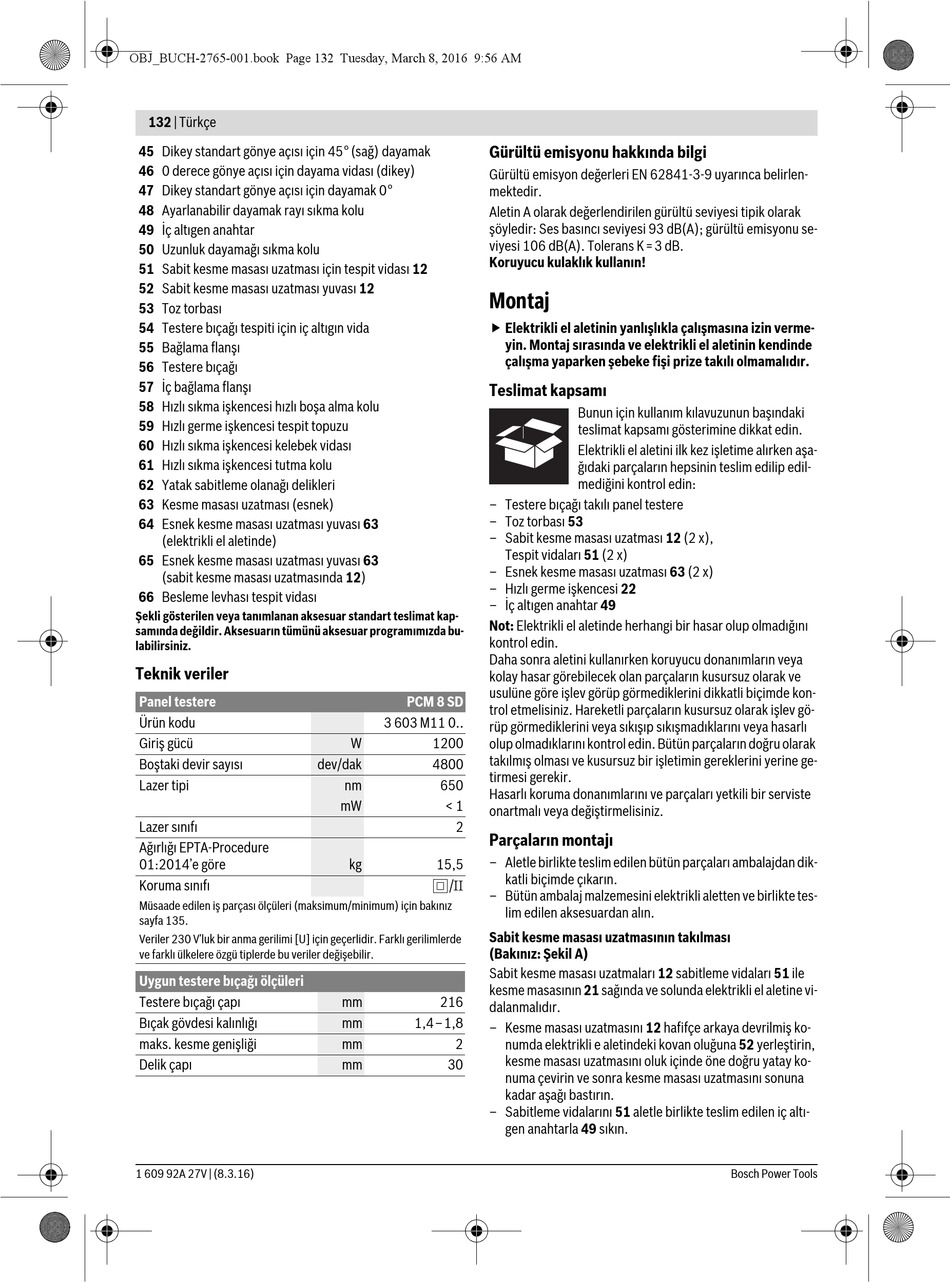

OBJ_BUCH-2765-001.book Page 132 Tuesday, March 8, 2016 9:56 AM
132 | Türkçe
45 Dikey standart gönye açısı için 45° (sağ) dayamak
46 0 derece gönye açısı için dayama vidası (dikey)
47 Dikey standart gönye açısı için dayamak 0°
48 Ayarlanabilir dayamak rayı sıkma kolu
49 İç altıgen anahtar
50 Uzunluk dayamağı sıkma kolu
51 Sabit kesme masası uzatması için tespit vidası 12
52 Sabit kesme masası uzatması yuvası 12
53 Toz torbası
54 Testere bıçağı tespiti için iç altıgın vida
55 Bağlama flanşı
56 Testere bıçağı
57 İç bağlama flanşı
58 Hızlı sıkma işkencesi hızlı boşa alma kolu
59 Hızlı germe işkencesi tespit topuzu
60 Hızlı sıkma işkencesi kelebek vidası
61 Hızlı sıkma işkencesi tutma kolu
62 Yatak sabitleme olanağı delikleri
63 Kesme masası uzatması (esnek)
64 Esnek kesme masası uzatması yuvası 63
(elektrikli el aletinde)
65 Esnek kesme masası uzatması yuvası 63
(sabit kesme masası uzatmasında 12)
66 Besleme levhası tespit vidası
Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-
samında değildir. Aksesuarın tümünü aksesuar programımızda bu-
labilirsiniz.
Teknik veriler
Panel testere
Ürün kodu
Giriş gücü
Boştaki devir sayısı
Lazer tipi
Lazer sınıfı
Ağırlığı EPTA-Procedure
01:2014'e göre
Koruma sınıfı
Müsaade edilen iş parçası ölçüleri (maksimum/minimum) için bakınız
sayfa 135.
Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde
ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
Uygun testere bıçağı ölçüleri
Testere bıçağı çapı
Bıçak gövdesi kalınlığı
maks. kesme genişliği
Delik çapı
1 609 92A 27V | (8.3.16)
Gürültü emisyonu hakkında bilgi
Gürültü emisyon değerleri EN 62841-3-9 uyarınca belirlen-
mektedir.
Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak
şöyledir: Ses basıncı seviyesi 93 dB(A); gürültü emisyonu se-
viyesi 106 dB(A). Tolerans K=3 dB.
Koruyucu kulaklık kullanın!
Montaj
Elektrikli el aletinin yanlışlıkla çalışmasına izin verme-
Teslimat kapsamı
– Testere bıçağı takılı panel testere
– Toz torbası 53
– Sabit kesme masası uzatması 12 (2 x),
– Esnek kesme masası uzatması 63 (2 x)
– Hızlı germe işkencesi 22
– İç altıgen anahtar 49
Not: Elektrikli el aletinde herhangi bir hasar olup olmadığını
kontrol edin.
Daha sonra aletini kullanırken koruyucu donanımların veya
kolay hasar görebilecek olan parçaların kusursuz olarak ve
usulüne göre işlev görüp görmediklerini dikkatli biçimde kon-
PCM 8 SD
trol etmelisiniz. Hareketli parçaların kusursuz olarak işlev gö-
3 603 M11 0..
rüp görmediklerini veya sıkışıp sıkışmadıklarını veya hasarlı
W
1200
olup olmadıklarını kontrol edin. Bütün parçaların doğru olarak
takılmış olması ve kusursuz bir işletimin gereklerini yerine ge-
dev/dak
4800
tirmesi gerekir.
nm
650
Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste
mW
< 1
onartmalı veya değiştirmelisiniz.
2
Parçaların montajı
– Aletle birlikte teslim edilen bütün parçaları ambalajdan dik-
kg
15,5
/II
– Bütün ambalaj malzemesini elektrikli aletten ve birlikte tes-
Sabit kesme masası uzatmasının takılması
(Bakınız: Şekil A)
Sabit kesme masası uzatmaları 12 sabitleme vidaları 51 ile
kesme masasının 21 sağında ve solunda elektrikli el aletine vi-
mm
216
dalanmalıdır.
mm
1,4–1,8
– Kesme masası uzatmasını 12 hafifçe arkaya devrilmiş ko-
mm
2
mm
30
– Sabitleme vidalarını 51 aletle birlikte teslim edilen iç altı-
yin. Montaj sırasında ve elektrikli el aletinin kendinde
çalışma yaparken şebeke fişi prize takılı olmamalıdır.
Bunun için kullanım kılavuzunun başındaki
teslimat kapsamı gösterimine dikkat edin.
Elektrikli el aletini ilk kez işletime alırken aşa-
ğıdaki parçaların hepsinin teslim edilip edil-
mediğini kontrol edin:
Tespit vidaları 51 (2 x)
katli biçimde çıkarın.
lim edilen aksesuardan alın.
numda elektrikli e aletindeki kovan oluğuna 52 yerleştirin,
kesme masası uzatmasını oluk içinde öne doğru yatay ko-
numa çevirin ve sonra kesme masası uzatmasını sonuna
kadar aşağı bastırın.
gen anahtarla 49 sıkın.
Bosch Power Tools
