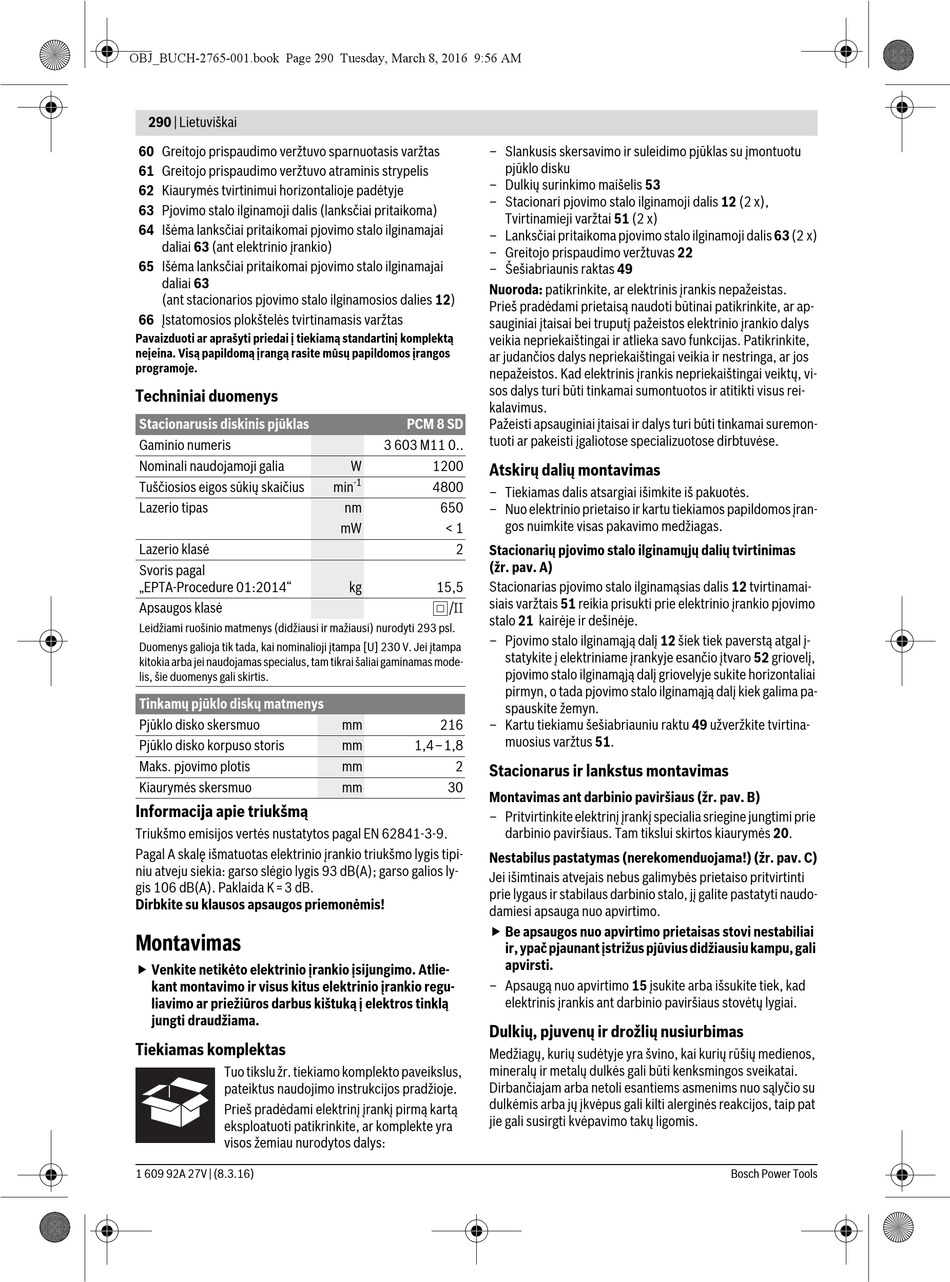

OBJ_BUCH-2765-001.book Page 290 Tuesday, March 8, 2016 9:56 AM
290 | Lietuviškai
60 Greitojo prispaudimo veržtuvo sparnuotasis varžtas
61 Greitojo prispaudimo veržtuvo atraminis strypelis
62 Kiaurymės tvirtinimui horizontalioje padėtyje
63 Pjovimo stalo ilginamoji dalis (lanksčiai pritaikoma)
64 Išėma lanksčiai pritaikomai pjovimo stalo ilginamajai
daliai 63 (ant elektrinio įrankio)
65 Išėma lanksčiai pritaikomai pjovimo stalo ilginamajai
daliai 63
(ant stacionarios pjovimo stalo ilginamosios dalies 12)
66 Įstatomosios plokštelės tvirtinamasis varžtas
Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą
neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos
programoje.
Techniniai duomenys
Stacionarusis diskinis pjūklas
Gaminio numeris
Nominali naudojamoji galia
Tuščiosios eigos sūkių skaičius
Lazerio tipas
Lazerio klasė
Svoris pagal
„EPTA-Procedure 01:2014"
Apsaugos klasė
Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 293 psl.
Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa
kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas mode-
lis, šie duomenys gali skirtis.
Tinkamų pjūklo diskų matmenys
Pjūklo disko skersmuo
Pjūklo disko korpuso storis
Maks. pjovimo plotis
Kiaurymės skersmuo
Informacija apie triukšmą
Triukšmo emisijos vertės nustatytos pagal EN 62841-3-9.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi-
niu atveju siekia: garso slėgio lygis 93 dB(A); garso galios ly-
gis 106 dB(A). Paklaida K=3 dB.
Dirbkite su klausos apsaugos priemonėmis!

Montavimas

 Venkite netikėto elektrinio įrankio įsijungimo. Atlie-
kant montavimo ir visus kitus elektrinio įrankio regu-
liavimo ar priežiūros darbus kištuką į elektros tinklą
jungti draudžiama.
Tiekiamas komplektas
Tuo tikslu žr. tiekiamo komplekto paveikslus,
pateiktus naudojimo instrukcijos pradžioje.
Prieš pradėdami elektrinį įrankį pirmą kartą
eksploatuoti patikrinkite, ar komplekte yra
visos žemiau nurodytos dalys:
1 609 92A 27V | (8.3.16)
– Slankusis skersavimo ir suleidimo pjūklas su įmontuotu
pjūklo disku
– Dulkių surinkimo maišelis 53
– Stacionari pjovimo stalo ilginamoji dalis 12 (2 x),
Tvirtinamieji varžtai 51 (2 x)
– Lanksčiai pritaikoma pjovimo stalo ilginamoji dalis 63 (2 x)
– Greitojo prispaudimo veržtuvas 22
– Šešiabriaunis raktas 49
Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas.
Prieš pradėdami prietaisą naudoti būtinai patikrinkite, ar ap-
sauginiai įtaisai bei truputį pažeistos elektrinio įrankio dalys
veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite,
ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos
nepažeistos. Kad elektrinis įrankis nepriekaištingai veiktų, vi-
sos dalys turi būti tinkamai sumontuotos ir atitikti visus rei-
kalavimus.
PCM 8 SD
Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremon-
tuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.
3 603 M11 0..
W
1200
Atskirų dalių montavimas
-1
min
4800
– Tiekiamas dalis atsargiai išimkite iš pakuotės.
nm
650
– Nuo elektrinio prietaiso ir kartu tiekiamos papildomos įran-
gos nuimkite visas pakavimo medžiagas.
mW
< 1
2
Stacionarių pjovimo stalo ilginamųjų dalių tvirtinimas
(žr. pav. A)
Stacionarias pjovimo stalo ilginamąsias dalis 12 tvirtinamai-
kg
15,5
siais varžtais 51 reikia prisukti prie elektrinio įrankio pjovimo
/II
stalo 21 kairėje ir dešinėje.
– Pjovimo stalo ilginamąją dalį 12 šiek tiek paverstą atgal į-
statykite į elektriniame įrankyje esančio įtvaro 52 griovelį,
pjovimo stalo ilginamąją dalį griovelyje sukite horizontaliai
pirmyn, o tada pjovimo stalo ilginamąją dalį kiek galima pa-
spauskite žemyn.
mm
216
– Kartu tiekiamu šešiabriauniu raktu 49 užveržkite tvirtina-
muosius varžtus 51.
mm
1,4–1,8
mm
2
Stacionarus ir lankstus montavimas
mm
30
Montavimas ant darbinio paviršiaus (žr. pav. B)
– Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie
darbinio paviršiaus. Tam tikslui skirtos kiaurymės 20.
Nestabilus pastatymas (nerekomenduojama!) (žr. pav. C)
Jei išimtinais atvejais nebus galimybės prietaiso pritvirtinti
prie lygaus ir stabilaus darbinio stalo, jį galite pastatyti naudo-
damiesi apsauga nuo apvirtimo.
 Be apsaugos nuo apvirtimo prietaisas stovi nestabiliai
ir, ypač pjaunant įstrižus pjūvius didžiausiu kampu, gali
apvirsti.
– Apsaugą nuo apvirtimo 15 įsukite arba išsukite tiek, kad
elektrinis įrankis ant darbinio paviršiaus stovėtų lygiai.
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos,
mineralų ir metalų dulkės gali būti kenksmingos sveikatai.
Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su
dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat
jie gali susirgti kvėpavimo takų ligomis.
Bosch Power Tools
