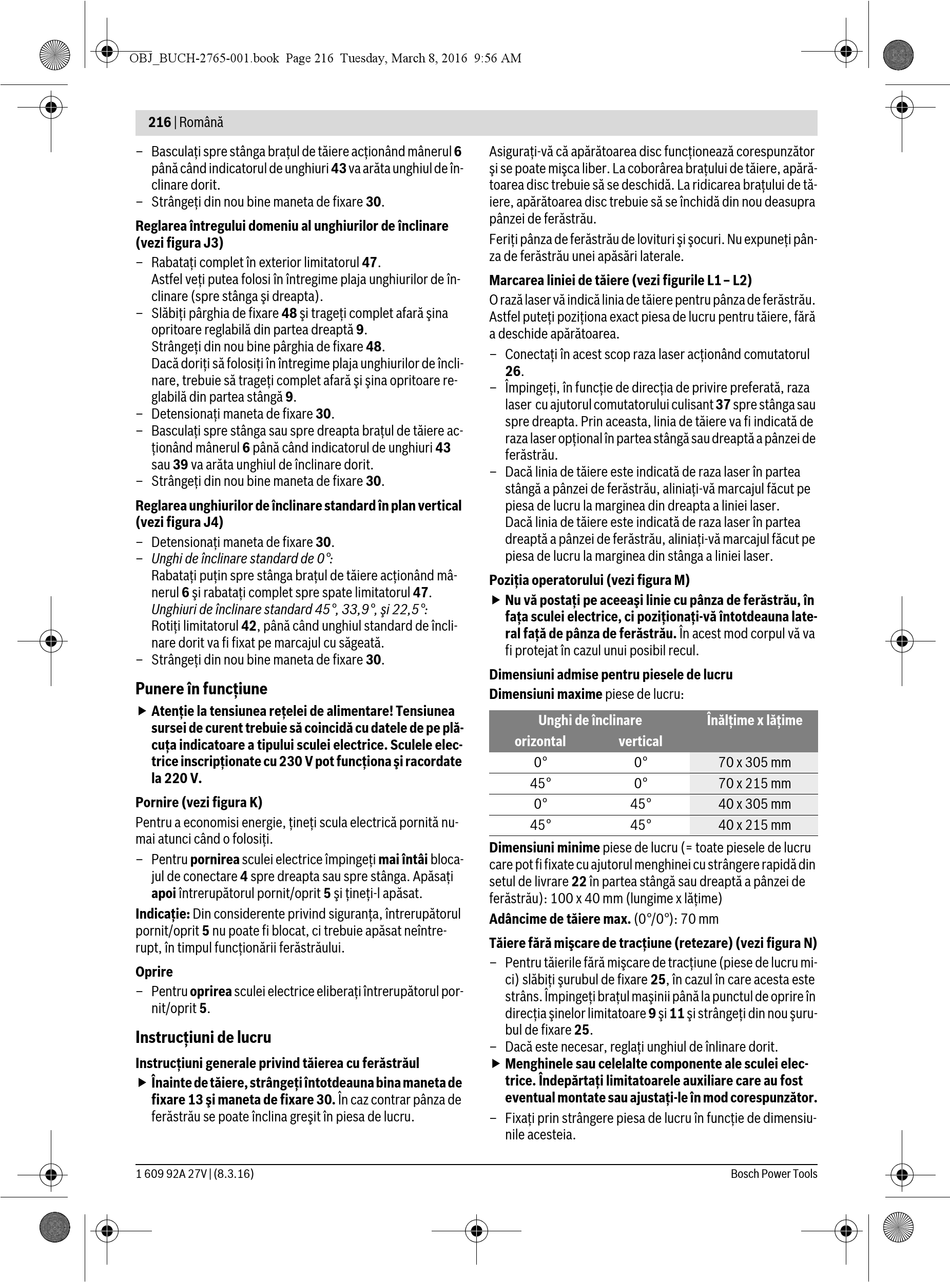

216 | Română
– Basculaţi spre stânga braţul de tăiere acţionând mânerul 6
până când indicatorul de unghiuri 43 va arăta unghiul de în-
clinare dorit.
– Strângeţi din nou bine maneta de fixare 30.
Reglarea întregului domeniu al unghiurilor de înclinare
(vezi figura J3)
– Rabataţi complet în exterior limitatorul 47.
Astfel veţi putea folosi în întregime plaja unghiurilor de în-
clinare (spre stânga şi dreapta).
– Slăbiţi pârghia de fixare 48 şi trageţi complet afară şina
opritoare reglabilă din partea dreaptă 9.
Strângeţi din nou bine pârghia de fixare 48.
Dacă doriţi să folosiţi în întregime plaja unghiurilor de încli-
nare, trebuie să trageţi complet afară şi şina opritoare re-
glabilă din partea stângă 9.
– Detensionaţi maneta de fixare 30.
– Basculaţi spre stânga sau spre dreapta braţul de tăiere ac-
ţionând mânerul 6 până când indicatorul de unghiuri 43
sau 39 va arăta unghiul de înclinare dorit.
– Strângeţi din nou bine maneta de fixare 30.
Reglarea unghiurilor de înclinare standard în plan vertical
(vezi figura J4)
– Detensionaţi maneta de fixare 30.
– Unghi de înclinare standard de 0°:
Rabataţi puţin spre stânga braţul de tăiere acţionând mâ-
nerul 6 şi rabataţi complet spre spate limitatorul 47.
Unghiuri de înclinare standard 45°, 33,9°, şi 22,5°:
Rotiţi limitatorul 42, până când unghiul standard de încli-
nare dorit va fi fixat pe marcajul cu săgeată.
– Strângeţi din nou bine maneta de fixare 30.
Punere în funcţiune
 Atenţie la tensiunea reţelei de alimentare! Tensiunea
sursei de curent trebuie să coincidă cu datele de pe plă-
cuţa indicatoare a tipului sculei electrice. Sculele elec-
trice inscripţionate cu 230 V pot funcţiona şi racordate
la 220 V.
Pornire (vezi figura K)
Pentru a economisi energie, ţineţi scula electrică pornită nu-
mai atunci când o folosiţi.
– Pentru pornirea sculei electrice împingeţi mai întâi bloca-
jul de conectare 4 spre dreapta sau spre stânga. Apăsaţi
apoi întrerupătorul pornit/oprit 5 şi ţineţi-l apăsat.
Indicaţie: Din considerente privind siguranţa, întrerupătorul
pornit/oprit 5 nu poate fi blocat, ci trebuie apăsat neîntre-
rupt, în timpul funcţionării ferăstrăului.
Oprire
– Pentru oprirea sculei electrice eliberaţi întrerupătorul por-
nit/oprit 5.
Instrucţiuni de lucru
Instrucţiuni generale privind tăierea cu ferăstrăul
 Înainte de tăiere, strângeţi întotdeauna bina maneta de
fixare 13 şi maneta de fixare 30. În caz contrar pânza de
ferăstrău se poate înclina greşit în piesa de lucru.
1 609 92A 27V | (8.3.16)
Asiguraţi-vă că apărătoarea disc funcţionează corespunzător
şi se poate mişca liber. La coborârea braţului de tăiere, apără-
toarea disc trebuie să se deschidă. La ridicarea braţului de tă-
iere, apărătoarea disc trebuie să se închidă din nou deasupra
pânzei de ferăstrău.
Feriţi pânza de ferăstrău de lovituri şi şocuri. Nu expuneţi pân-
za de ferăstrău unei apăsări laterale.
Marcarea liniei de tăiere (vezi figurile L1– L2)
O rază laser vă indică linia de tăiere pentru pânza de ferăstrău.
Astfel puteţi poziţiona exact piesa de lucru pentru tăiere, fără
a deschide apărătoarea.
– Conectaţi în acest scop raza laser acţionând comutatorul
26.
– Împingeţi, în funcţie de direcţia de privire preferată, raza
laser cu ajutorul comutatorului culisant 37 spre stânga sau
spre dreapta. Prin aceasta, linia de tăiere va fi indicată de
raza laser opţional în partea stângă sau dreaptă a pânzei de
ferăstrău.
– Dacă linia de tăiere este indicată de raza laser în partea
stângă a pânzei de ferăstrău, aliniaţi-vă marcajul făcut pe
piesa de lucru la marginea din dreapta a liniei laser.
Dacă linia de tăiere este indicată de raza laser în partea
dreaptă a pânzei de ferăstrău, aliniaţi-vă marcajul făcut pe
piesa de lucru la marginea din stânga a liniei laser.
Poziţia operatorului (vezi figura M)
 Nu vă postaţi pe aceeaşi linie cu pânza de ferăstrău, în
faţa sculei electrice, ci poziţionaţi-vă întotdeauna late-
ral faţă de pânza de ferăstrău. În acest mod corpul vă va
fi protejat în cazul unui posibil recul.
Dimensiuni admise pentru piesele de lucru
Dimensiuni maxime piese de lucru:
Unghi de înclinare
orizontal vertical
0° 0°
45° 0°
0° 45°
45° 45°
Dimensiuni minime piese de lucru (= toate piesele de lucru
care pot fi fixate cu ajutorul menghinei cu strângere rapidă din
setul de livrare 22 în partea stângă sau dreaptă a pânzei de
ferăstrău): 100 x 40 mm (lungime x lăţime)
Adâncime de tăiere max. (0°/0°): 70 mm
Tăiere fără mişcare de tracţiune (retezare) (vezi figura N)
– Pentru tăierile fără mişcare de tracţiune (piese de lucru mi-
ci) slăbiţi şurubul de fixare 25, în cazul în care acesta este
strâns. Împingeţi braţul maşinii până la punctul de oprire în
direcţia şinelor limitatoare 9 şi 11 şi strângeţi din nou şuru-
bul de fixare 25.
– Dacă este necesar, reglaţi unghiul de înlinare dorit.
 Menghinele sau celelalte componente ale sculei elec-
trice. Îndepărtaţi limitatoarele auxiliare care au fost
eventual montate sau ajustaţi-le în mod corespunzător.
– Fixaţi prin strângere piesa de lucru în funcţie de dimensiu-
nile acesteia.
Înălţime x lăţime
70 x 305 mm
70 x 215 mm
40 x 305 mm
40 x 215 mm
