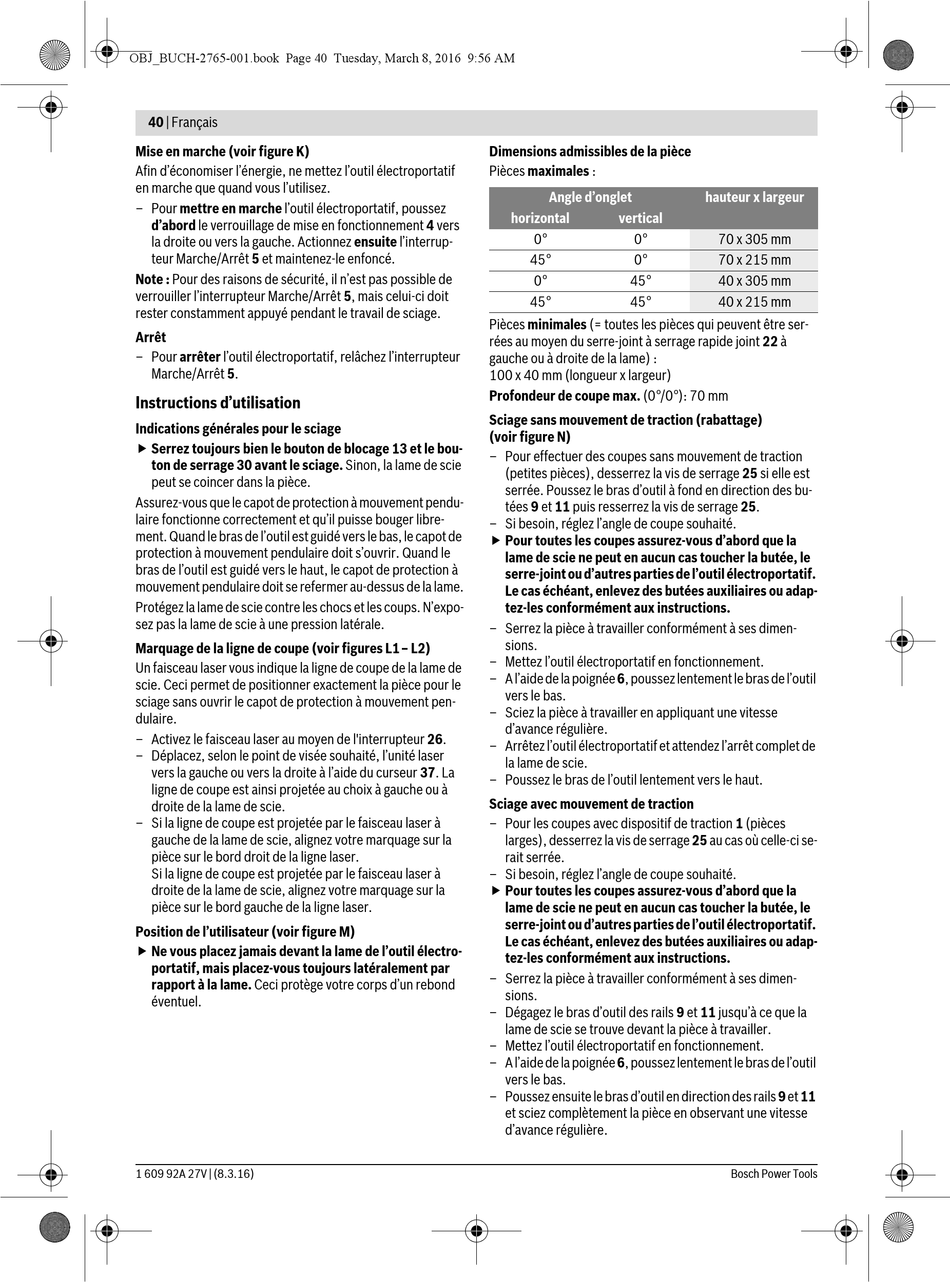

40 | Français
Mise en marche (voir figure K)
Afin d'économiser l'énergie, ne mettez l'outil électroportatif
en marche que quand vous l'utilisez.
– Pour mettre en marche l'outil électroportatif, poussez
d'abord le verrouillage de mise en fonctionnement 4 vers
la droite ou vers la gauche. Actionnez ensuite l'interrup-
teur Marche/Arrêt 5 et maintenez-le enfoncé.
Note : Pour des raisons de sécurité, il n'est pas possible de
verrouiller l'interrupteur Marche/Arrêt 5, mais celui-ci doit
rester constamment appuyé pendant le travail de sciage.
Arrêt
– Pour arrêter l'outil électroportatif, relâchez l'interrupteur
Marche/Arrêt 5.
Instructions d'utilisation
Indications générales pour le sciage
 Serrez toujours bien le bouton de blocage 13 et le bou-
ton de serrage 30 avant le sciage. Sinon, la lame de scie
peut se coincer dans la pièce.
Assurez-vous que le capot de protection à mouvement pendu-
laire fonctionne correctement et qu'il puisse bouger libre-
ment. Quand le bras de l'outil est guidé vers le bas, le capot de
protection à mouvement pendulaire doit s'ouvrir. Quand le
bras de l'outil est guidé vers le haut, le capot de protection à
mouvement pendulaire doit se refermer au-dessus de la lame.
Protégez la lame de scie contre les chocs et les coups. N'expo-
sez pas la lame de scie à une pression latérale.
Marquage de la ligne de coupe (voir figures L1– L2)
Un faisceau laser vous indique la ligne de coupe de la lame de
scie. Ceci permet de positionner exactement la pièce pour le
sciage sans ouvrir le capot de protection à mouvement pen-
dulaire.
– Activez le faisceau laser au moyen de l'interrupteur 26.
– Déplacez, selon le point de visée souhaité, l'unité laser
vers la gauche ou vers la droite à l'aide du curseur 37. La
ligne de coupe est ainsi projetée au choix à gauche ou à
droite de la lame de scie.
– Si la ligne de coupe est projetée par le faisceau laser à
gauche de la lame de scie, alignez votre marquage sur la
pièce sur le bord droit de la ligne laser.
Si la ligne de coupe est projetée par le faisceau laser à
droite de la lame de scie, alignez votre marquage sur la
pièce sur le bord gauche de la ligne laser.
Position de l'utilisateur (voir figure M)
 Ne vous placez jamais devant la lame de l'outil électro-
portatif, mais placez-vous toujours latéralement par
rapport à la lame. Ceci protège votre corps d'un rebond
éventuel.
1 609 92A 27V | (8.3.16)
Dimensions admissibles de la pièce
Pièces maximales :
Angle d'onglet
horizontal vertical
0° 0°
45° 0°
0° 45°
45° 45°
Pièces minimales (= toutes les pièces qui peuvent être ser-
rées au moyen du serre-joint à serrage rapide joint 22 à
gauche ou à droite de la lame) :
100 x 40 mm (longueur x largeur)
Profondeur de coupe max. (0°/0°): 70 mm
Sciage sans mouvement de traction (rabattage)
(voir figure N)
– Pour effectuer des coupes sans mouvement de traction
(petites pièces), desserrez la vis de serrage 25 si elle est
serrée. Poussez le bras d'outil à fond en direction des bu-
tées 9 et 11 puis resserrez la vis de serrage 25.
– Si besoin, réglez l'angle de coupe souhaité.
 Pour toutes les coupes assurez-vous d'abord que la
lame de scie ne peut en aucun cas toucher la butée, le
serre-joint ou d'autres parties de l'outil électroportatif.
Le cas échéant, enlevez des butées auxiliaires ou adap-
tez-les conformément aux instructions.
– Serrez la pièce à travailler conformément à ses dimen-
sions.
– Mettez l'outil électroportatif en fonctionnement.
– A l'aide de la poignée 6, poussez lentement le bras de l'outil
vers le bas.
– Sciez la pièce à travailler en appliquant une vitesse
d'avance régulière.
– Arrêtez l'outil électroportatif et attendez l'arrêt complet de
la lame de scie.
– Poussez le bras de l'outil lentement vers le haut.
Sciage avec mouvement de traction
– Pour les coupes avec dispositif de traction 1 (pièces
larges), desserrez la vis de serrage 25 au cas où celle-ci se-
rait serrée.
– Si besoin, réglez l'angle de coupe souhaité.
 Pour toutes les coupes assurez-vous d'abord que la
lame de scie ne peut en aucun cas toucher la butée, le
serre-joint ou d'autres parties de l'outil électroportatif.
Le cas échéant, enlevez des butées auxiliaires ou adap-
tez-les conformément aux instructions.
– Serrez la pièce à travailler conformément à ses dimen-
sions.
– Dégagez le bras d'outil des rails 9 et 11 jusqu'à ce que la
lame de scie se trouve devant la pièce à travailler.
– Mettez l'outil électroportatif en fonctionnement.
– A l'aide de la poignée 6, poussez lentement le bras de l'outil
vers le bas.
– Poussez ensuite le bras d'outil en direction des rails 9 et 11
et sciez complètement la pièce en observant une vitesse
d'avance régulière.
hauteur x largeur
70 x 305 mm
70 x 215 mm
40 x 305 mm
40 x 215 mm
