Seite 1: Inhaltsverzeichnis
Technische Daten / Zubehör / Ersatzteile / Auslieferungszustand Schaltsteckdose / CO -Ventil / Y-Kabel / Kombinationen Sicherheitshinweise / Sicherheitshinweise für den Magnet Holder des pH / mV - Elektrodenhalters Sicherheitshinweise für TUNZE Netzteile / Wandbefestigung des SmartControllers ® Pflege und Reinigung der Elektrode Grundeinstellungen mit dem Touchfeld –...

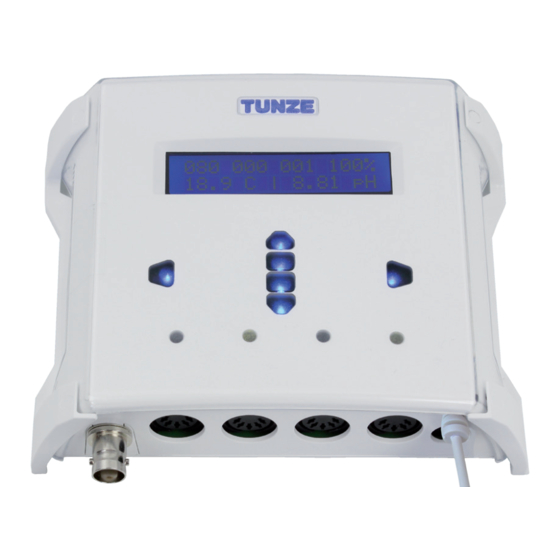

Seite 2: Allgemeines
Funktionen, um natürliche Verhältnisse in nanostream ® einem Aquarium zu schaffen. Er kann alle Turbelle electronic ® 6040 Pumpen (2) steuern. Darüber hinaus steuert er auch TUNZE ® nanostream ® LEDs 8850 (3), CO -Ventile (4) sowie Schaltsteckdosen (5) 6055 für z.B.
Seite 3: Technische Daten
® das Netzteil des Geräts aus der Netzsteckdose ziehen und spannungsfrei schalten (14)! Der SmartController 7000 wird mit 4 Anschlusskabeln 7092.300 (15) geliefert. An jedem Kabel kann jeweils ein CO Ventil (9) aus dem Ventil-Set 7070.200, eine Schaltsteckdose 7070.120 (10), eine TUNZE LED 8850 (16) oder eine Turbelle ®...
Seite 4: Schaltsteckdose / Co
Stromausfall selbsttätig eine Batterie (16) oder eine Gleichstromquelle zu. Es sollte immer auf eine optimale Betriebsbereitschaft der Batterie durch ein handelsübliches Ladegerät geachtet werden. Blei-KFZ-Starterbatterien sind in Wohnräumen unzulässig! SmartController 7000 nie direkt und ohne Sicherung auf eine Batterie oder allgemeine Gleichstromquelle anschließen! Maximale Gleichstromspannung 18 Volt (Abschaltgrenze) - oberhalb erfolgt Zerstörung der Elektronik!
Seite 5: Sicherheitshinweise / Sicherheitshinweise Für Den Magnet Holder Des Ph / Mv - Elektrodenhalters
7000 Sicherheitshinweise Der Anschluss an Fremdgeräte, z.B. an anderes Netzteil oder Schalter ist unzulässig (1)! Den SmartController 7000 nur am Aquarium einsetzen, der Betrieb im Freien ist nicht zulässig (2). Vor Inbetriebnahme mit Netzteil bitte prüfen, ob die NO OTHER Betriebsspannung des Gerätes mit der Netzspannung...
Seite 6: Sicherheitshinweise Für Tunze
Der Anschluss an Fremdgeräte (2), z.B. elektronische Schalter oder Drehzahlsteuergeräte ist unzulässig! Der SmartController 7000 am Pumpenkabel ist wasserempfindlich und kann bei Wasserschäden zerstört werden! Der Betrieb des SmartController 7000 ist nur mit original TUNZE ® Netzteil zulässig. Netzteil nur an trockener und gut belüfteter Stelle aufstellen.
Seite 7: Pflege Und Reinigung Der Elektrode
(2). Reinigung in Abständen von 1 - 3 Monaten Um Fehlmessungen zu vermeiden, sollte die Elektrode gereinigt werden. Bitte in Abständen von 1 bis 3 Monaten mit TUNZE Reinigungslösung 7040.200 reinigen. ® Elektrode etwa 10 Minuten in Reinigungslösung einweichen (3).
Seite 8: Grundeinstellungen Mit Dem Touchfeld - Erste Inbetriebnahme
Netzteil 5012.010 Stromversorgung verbinden und an das Stromnetz anschließen (1). Der SmartController 7000 lässt sich ohne WiFi / WLAN- fähiges Gerät schnell über das Touchfeld einstellen. Diese Option ist besonders interessant für den SmartController 7000 als pH/CO -Controller (7070.000) oder Temperatur-Controller (7028.000).
Seite 9: Smartcontroller
7000 pH/CO SmartController 7070.000 (Einstellung mit Touchfeld) Lieferumfang des pH/CO -SmartControllers (1) SmartController 7000 (2) pH-Elektrode aus Glas 7070.110 (3) CO Valve Set 7070.200 Display (4) Pufferlösung für pH 5 / 7 7040.130 (5) pH / mV Elektrodenhalter 7070.300 aufwärts zurück...
Seite 10 SmartController 7000 Temperature SmartController 7028.000 (Einstellung mit Touchfeld) Hierfür werden benötigt: (1) SmartController 7000 (2) Controlled Power Socket 7070.120 Display Temperaturregelung einstellen: Um in das Menü zu gelangen, enter drücken. aufwärts Auf aufwärts oder abwärts drücken, bis „Temperatur“ enter zurück im Display angezeigt wird.
Seite 11: Einstellungen Für Smartphone, Tablett Oder Pc Mit Wifi / Wlan
Nach der erfolgreichen Verbindung den Browser des Smartphones, Tabletts oder PCs öffnen und Adresse 192.168.2.1 eingeben. Die Website des SmartController 7000 (2) öffnet sich jetzt und ermöglicht die Einstellungen (4). Die erste Verbindung kann einige Minuten dauern! Zunächst eine der verfügbaren Sprachen auswählen (3), danach den Menüpunkt „Einstellungen“...
Seite 12: Einbinden In Ein Vorhandenes Wifi / Wlan-Netzwerk Im Client Modus
WLAN-Netzwerk im Client Modus Um eine Verbindung in ein vorhandenes Netzwerk herzustellen, muss der SmartController 7000 zunächst wie im Kapitel „Einstellungen mit Smartphone, Tablett oder PC mit WiFi / WLAN“ auf Seite 11 beschrieben verbunden werden. Wählen Sie den Menüpunkt „Einstellungen“ (1). Die standardmäßige Einstellung im Fenster „WLAN-Einstellungen“...
Seite 13 Netzwerk ausgeschaltet oder der SmartController 7000 außerhalb dieses Netzwerkes eingeschaltet werden. Gelingt es dem SmartController 7000 nicht, sich im Client- Modus (1c) erfolgreich mit dem vorhandenen Netzwerk zu verbinden, versucht er automatisch nach 60 Sekunden im Access Point-Modus (1a) mit dem Netzwerknamen...
Seite 14: Anschluss Mehrerer Smartcontroller Im Access Point Modus
Stromnetz getrennt (1) und nur der Zweite wird durch Einstecken des Netzsteckers in Betrieb genommen (2). Jetzt mit dem zweiten SmartController 7000 wie im Kapitel „Einbinden in ein vorhandenes WiFi / WLAN-Netzwerk im Access Point Modus“ eine Verbindung herstellen (siehe Seite 11), d.h.
Seite 15 OpenVPN Programm importiert werden kann. Anschließend wird im Router der ankommende UDP- Verkehr auf den Port 1194 des SmartController 7000 weitergeleitet. Ein Beispiel für eine solche VPN-Verbindung wird auf unserer Website www.tunze.com beim Artikel SmartController 7000 (7000.000) in einem Video gezeigt.
Seite 16: Puls Modus - Wellenschlagsimulation
Pumpen ist, umso größer ist der Wellencharakter der Strömung und die Wirkung auf die Tiere. Es können bis zu vier Pumpen direkt am SmartController 7000 angeschlossen werden (1). Mit Y Adapter Kabeln 7090.300 (2) ist eine Erweiterung bis 8 und mehr Pumpen möglich.
Seite 17: Intervall Modus - Ebbe - Flut - Simulation
Netzteil 5012.010 Stromversorgung verbinden und an das Stromnetz anschließen (3). Im Browser die Seite SmartController 7000 öffnen und Sprache wählen (4). Beim Klick auf den Menüpunkt „Pumpen“ (5) wird beim ersten Öffnen zunächst die schwarze Schaltfläche „Puls Modus“ (6a) angezeigt. Auf diese schwarze Schaltfläche klicken und „Interval Modus“...
Seite 18 SmartController 7000 interval Feld „Intervall Einstellungen“ (1): Hier können die anderen, nicht angesteuerten Pumpen mit Hilfe des oberen Reglers „Deaktivierte Pumpen mit minimaler Leistung betreiben“ (2) mit einer minimalen Strömungsleistung weiter laufen. Der untere Regler „Intervallzeit“ (3) kann die Zeit für Pumpenwechsel von Minute bis auf 10 Stunden gewählt werden.
Seite 19 Jeweils eine Pumpe jede Leistungen zwischen 40% und 100%. Buchse des SmartController 7000 Nach weiteren 6 Stunden schalten sich wieder die Pumpen 1 anschließen. und 2 ein, usw. Ist die Nachtabsenkungsfunktion „Nachtmodus“ aktiviert, unterbricht diese den Pulsbetrieb für das programmierte Zeitintervall, z.B.
Seite 20: Menü „Leuchten" - Leuchte
Menü „Leuchten“ — Leuchte 1 SmartController 7000 mit Netzteil 5012.010 als Strom- versorgung verbinden und an das Stromnetz anschließen (1). Im Browser die Seite SmartController 7000 öffnen und Sprache wählen (2a). Nach einem Klick auf den Menüpunkt „Leuchten“ und „Leuchte 1“ (2b) wird das Menü „Lampen Kanal 1“ (3) angezeigt.
Seite 21: Menü „Leuchten" - Saison
SmartController 7000 Netzteil 5012.010 Stromversorgung verbinden und an das Stromnetz anschließen (1). Im Browser die Seite SmartController 7000 öffnen und Sprache wählen (2a). Nach einem Klick auf den Menüpunkt „Leuchten“ (2b) und „Saison“ (3) wird das Menü „Saisoneinstellungen“ (4) angezeigt.
Seite 22: Menü „Messen
Menü „Messen“ SmartController 7000 mit Netzteil 5012.010 als Strom- versorgung verbinden und an das Stromnetz anschließen (1). Im Browser die Seite SmartController 7000 öffnen und Sprache wählen (2a). Nach einem Klick auf den Menüpunkt „Messen“ (2b) wird das Menü „Messen und Schaltsteckdosen“ (3) angezeigt In diesem Menü...
Seite 23 Feld „Temperatur-Einstellungen“ (5): Die aktuelle Temperatur wird angezeigt (5a). Durch Aktivieren der Funktion (16) wird der Kanal des SmartController 7000 (8) als Augang für die Schaltsteckdose 7070.120 (17) zum Heizen, der Kanal als Ausgang für die Schalsteckdose zum Kühlen aktiviert und je nach eingegebenem Sollwert gesteuert.
Seite 24: Entsorgung
Vielen Dank, dass Sie sich für ein Qualitätsprodukt der Firma TUNZE Aquarientechnik GmbH entschieden haben. Um Ihrem ® Vertrauen gerecht zu werden, sehen wir es als Hersteller als unsere Verpflichtung, ein fehlerfreies Produkt zu übergeben, an dem Sie lange Freude haben. Unsere Leidenschaft beginnt bei der Konstruktion und durchläuft unsere Produktion, Qualitätskontrolle und Verpackung.
