Montage

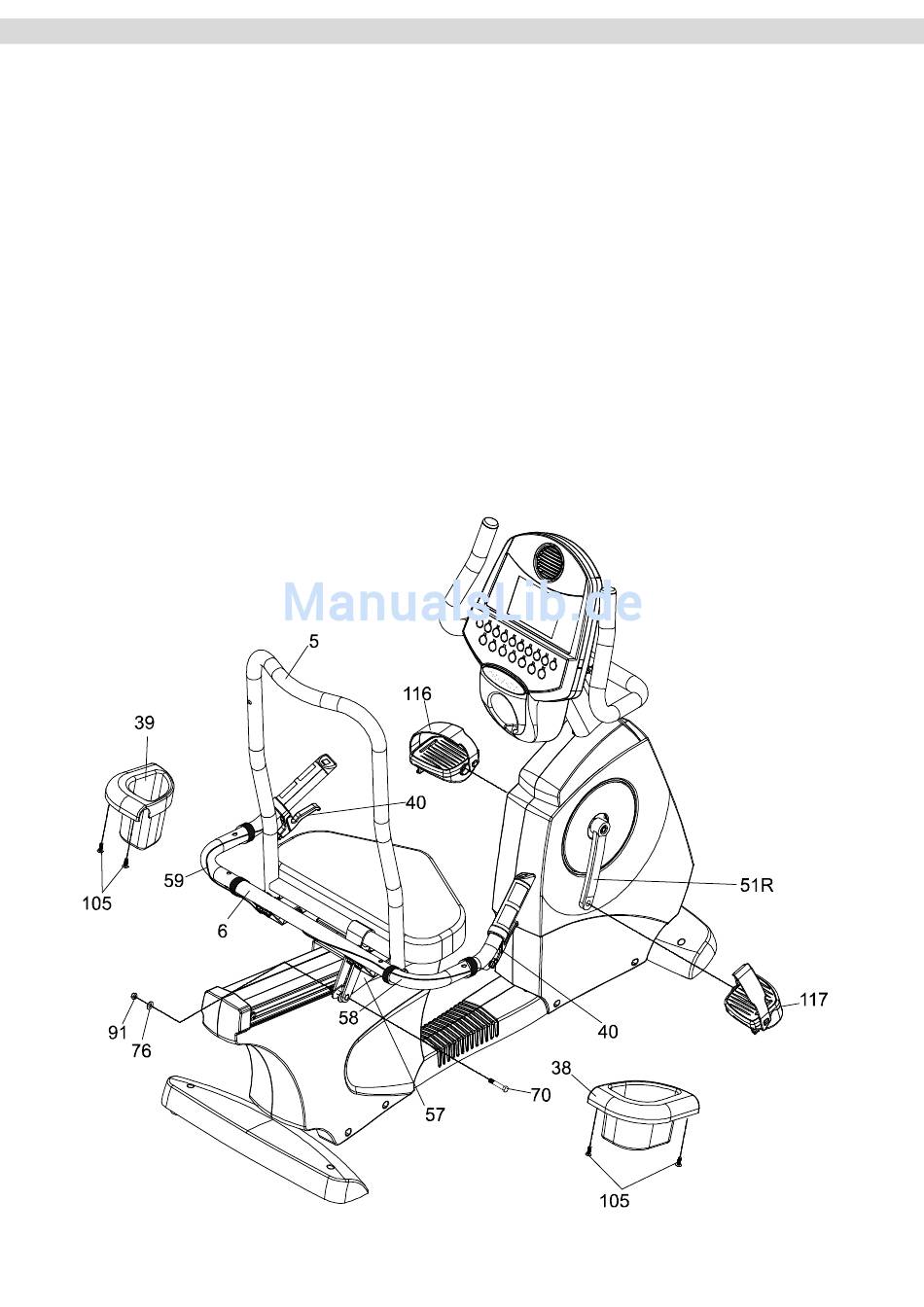

Schritt 4: Montage der Handhebel, des Hydraulikzylinders, der Pedale und des Flaschenhalters
Lösen Sie die Schrauben am Klemmelement der Handhebel (40) und befestigen Sie dann die Handhebel direkt
im Anschluss an die Handpulssensoren am Sitzhandgriff. Wählen Sie für die Ausrichtung der Handhebel eine
Position, die eine optimale Handhabung ermöglicht. Befestigen Sie die Handgriffe dann, mit den zuvor gelösten
Schraube.
Montieren Sie den Hydraulikzylinders (57), der sich auf der rechten Seite unterhalb des Sitzes befindet, am
entsprechenden Halter der Rückenlehne (5) mit der Schraube (70), der Unterlegscheibe (76) und der
Sicherungsmutter (91).
Fixieren Sie die kunststoffummantelten Bowdenzüge der Handhebel (59 & 58) am Sitzhandgriff mit je zwei
Klettverschlüssen.
Befestigen Sie die Pedale (116-links/117-rechts) an den Pedalarmen.
ACHTUNG:
Bei dem Gewinde der linke Pedale handelt es sich um ein Linksgewinde, das gegen den Uhrzeigersinn
eingeschraubt werden muss.
Setzen Sie dann die beiden Flaschenhalter (39-links/38-rechts) in Ihre dafür am Sitzhandgriff (6) vorgesehne
Position und befestigen Sie diese mit je zwei Schrauben (105).
9
