Montage

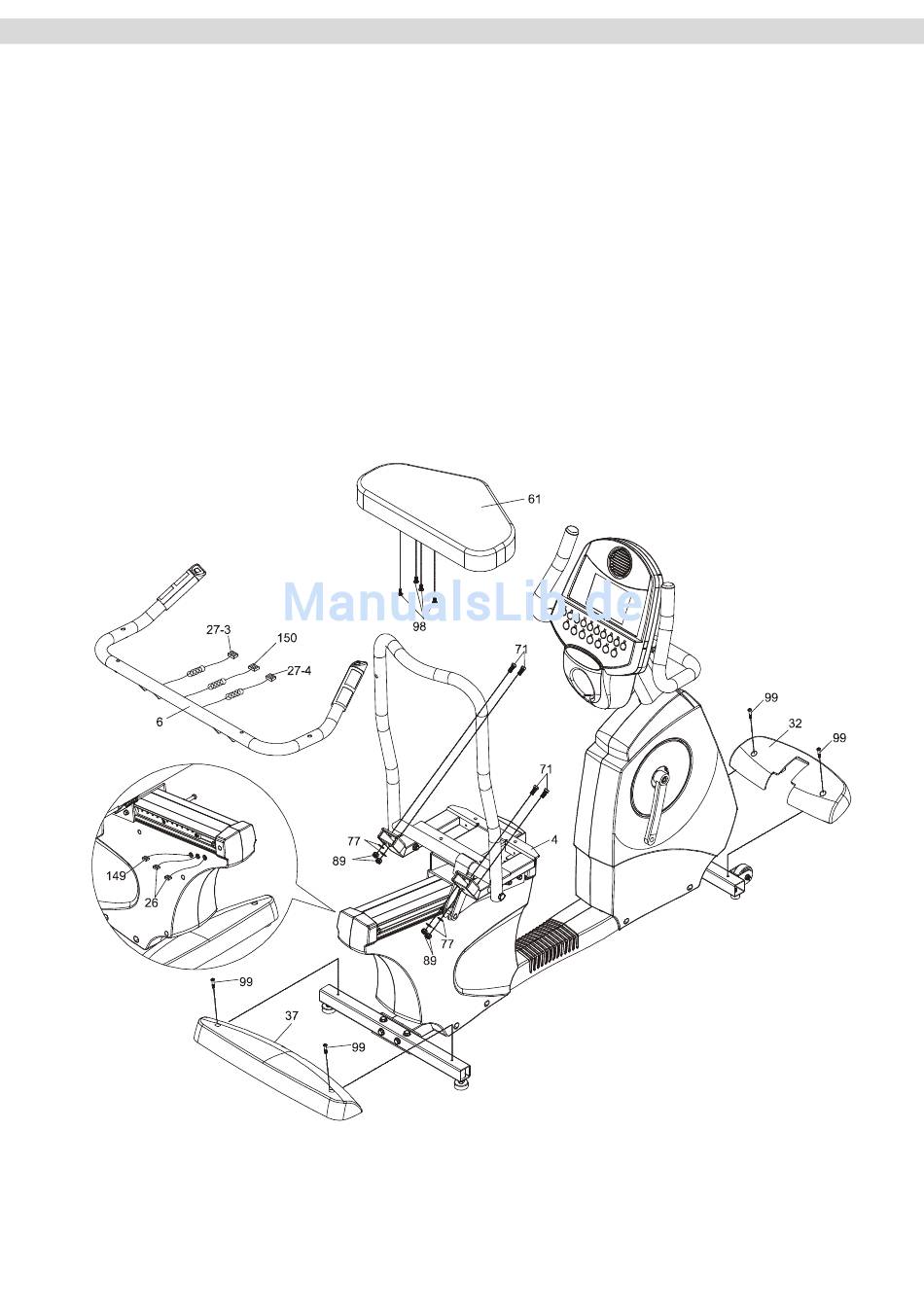

Schritt 3: Montage des Sitzes, des Sitzhandgriffes und der Standfußabdeckungen
Befestigen Sie den Sitz (61) mit den Schrauben (98) am Sitzschlitten (4).
Montieren Sie nun den Sitzhandgriff (6) mit den Schrauben (71), den Unterlegscheiben (77) und den Muttern
(89) am Sitzschlitten (4), wie unten im Bild gezeigt.
Verbinden Sie dann die Kabel der Handpulsmessung (27-3/27-4) und das Kabel der Tastatur (150), die aus
dem Lenkerhandgriff ragen mit den entsprechenden Anschlüssen auf der linken Seite des Hauptgehäuses
unterhalb des Sitzes.
Befestigen Sie nun die vordere Abdeckung (32) mit den Schrauben (99) am vorderen Standfuß und die
hintere Abdeckung (37) mit den Schrauben (99) am hinteren Standfuß des Basisrahmens.
8
