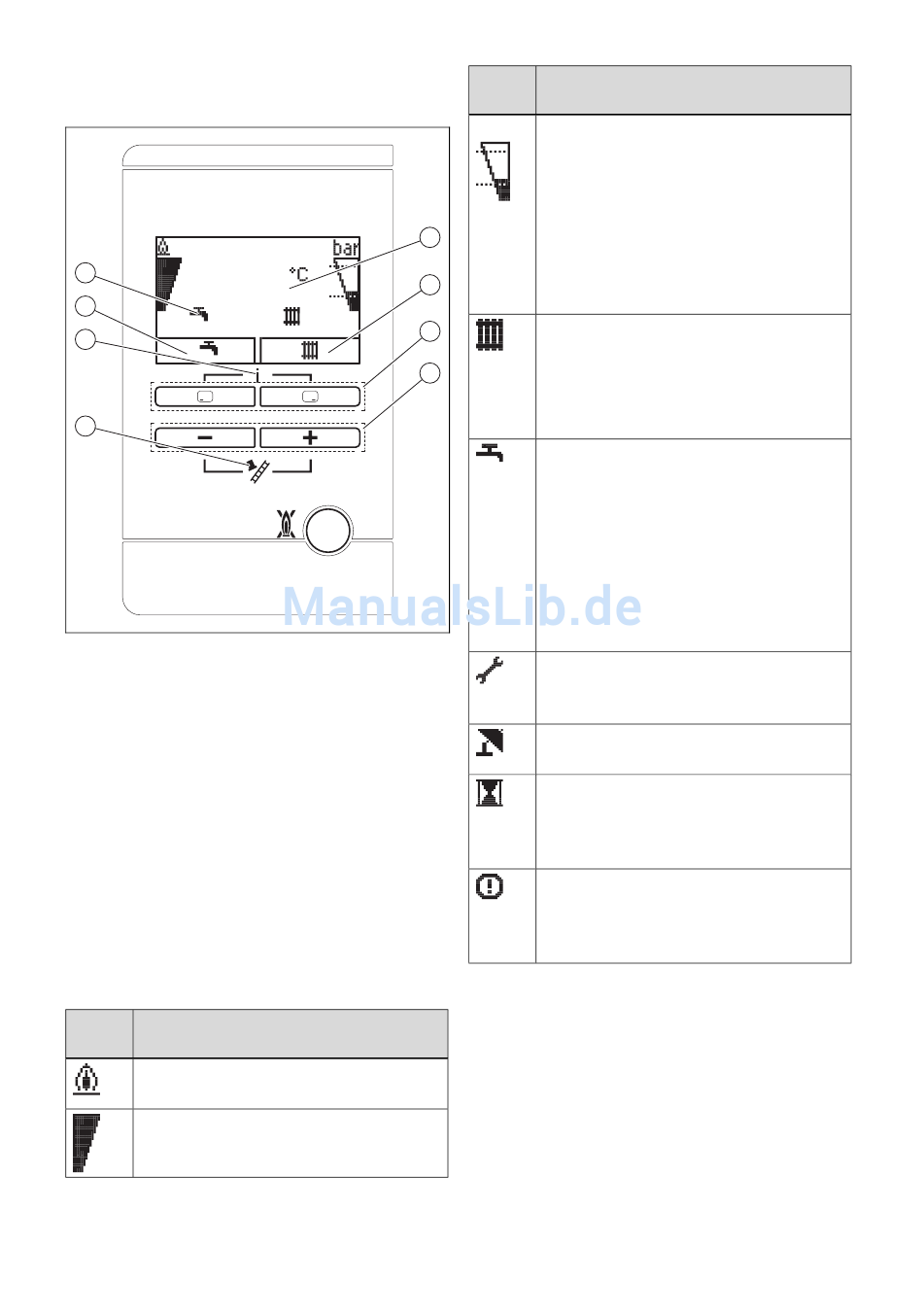

3.3 Affichage et éléments de
commande
50
8
7
6
5
1 Température du
départ de chauf-
fage actuelle,
pression de l'ins-
tallation, mode
de fonctionne-
ment, code dé-
faut ou informa-
tions supplémen-
taires
2 Fonction actuelle
de la touche de
sélection droite
3.4 Symboles affichés
Sym- Signification
bole
Fonctionnement correct du brûleur :
Brûleur en marche
Taux de modulation instantané du
brûleur
0020244384_01 ecoTEC plus Notice d'emploi
1
2
3
4
3 Touches de sé-
lection gauche et
droite
4 Touche « - » et
touche « + »
5 Prise de mesure
6 Accès au menu
des informations
complémentaires
7 Fonction actuelle
de la touche de
sélection gauche
8 Mode de fonc-
tionnement actif
Description du produit 3
Sym- Signification
bole
Pression de l'installation :
bar
– Affichage fixe : pression de rem-
plissage dans la plage admissible
– Affichage clignotant : pression de
remplissage en dehors de la plage
admissible
Les pointillés délimitent la plage ad-
missible
Mode chauffage actif :
– Affichage fixe : demande de cha-
leur en mode chauffage
– Affichage clignotant : brûleur en
marche en mode chauffage
Production d'eau chaude sanitaire
activée (produit avec production
d'eau chaude sanitaire intégrée/
produit avec ballon d'eau chaude
sanitaire raccordé) :
– Affichage fixe : mode de puisage,
brûleur en marche auparavant
– Affichage clignotant : brûleur en
marche en mode de puisage
Maintenance requise :
Informations sur le message de
maintenance du Moniteur système
Mode été actif :
Mode chauffage désactivé
Temps de coupure du brûleur actif :
Prévention des alternances
marche/arrêt trop fréquentes (pour
augmenter la longévité de l'appareil).
Défaut dans le produit :
Apparaît à la place de l'affichage de
F.XX
base, avec texte en clair explicatif le
cas échéant.
25
