2 Remarques relatives à la documentation
2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation qui accompagnent les composants de l'ins-
tallation.
2.2

Conservation des documents

▶
Conservez soigneusement cette notice ainsi que tous
les autres documents complémentaires applicables pour
pouvoir vous y référer ultérieurement.
2.3 Validité de la notice
Cette notice s'applique exclusivement à :
Appareil - référence d'article
VKK CH 226/4
VKK CH 286/4
VKK CH 366/4
VKK CH 476/4
VKK CH 656/4
3

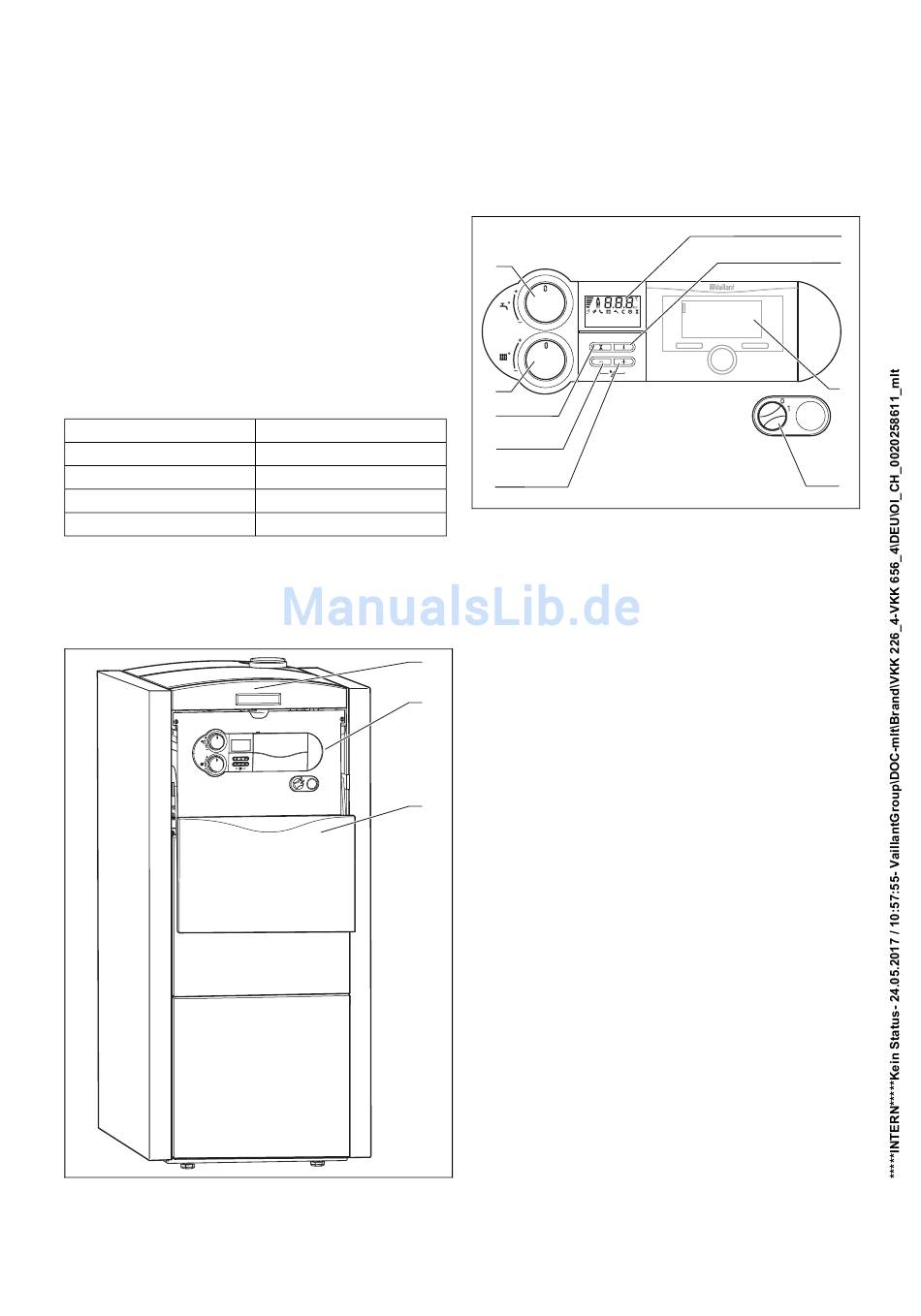

Description du produit

3.1

Structure du produit

1 Panneau
2
Éléments de commande
20
0010007509
0010007513
0010007517
0010007521
0010007525
1
2
3
3 Volet avant
3.2

Ouverture du volet avant

▶
Mettez la main dans la poignée encastrée du capot avant
et soulevez légèrement le cache.
◁
Le capot avant pivote automatiquement vers le bas et
donne ainsi accès au tableau de commande.
3.3 Éléments de commande
9
8
7
6
5
1
Écran
2 Touche i
3 Régulateur (accessoire)
4 Interrupteur général
5 Touche +
L'écran affiche la température du départ de chauffage ac-
tuelle, la pression de remplissage du circuit de chauffage,
le mode de fonctionnement ainsi que certaines informations
supplémentaires.
La touche i permet d'accéder aux informations d'état.
Le régulateur disponible en tant qu'accessoire régule auto-
matiquement la température de départ en fonction de la tem-
pérature extérieure.
L'interrupteur général permet de mettre le produit sous et
hors tension.
La touche + permet d'afficher la température du ballon (si le
produit est équipé d'une sonde de température de stockage).
La touche − permet d'afficher la pression de remplissage du
circuit de chauffage.
La touche Réinitialisation permet de réinitialiser le produit
en présence de certaines anomalies.
Le sélecteur de température de départ du chauffage permet
de régler la température du départ de chauffage si aucun
régulateur n'est raccordé. Si un régulateur est raccordé, le
sélecteur de température de départ du chauffage doit être
positionné en butée droite.
Le sélecteur de température du ballon permet de régler la
température du ballon si un ballon d'eau chaude sanitaire est
raccordé.
Si un régulateur est raccordé, le sélecteur doit être posi-
tionné en butée droite. Le régulateur contrôle alors la tem-
pérature du ballon.
3
4
Touche −
6
7 Touche Réinitialisation
8 Sélecteur de tempéra-
ture de départ du chauf-
fage
9 Sélecteur de tempéra-
ture du ballon
Notice d'emploi 0020258611_00
