2 Remarques relatives à la
documentation
▶
Conformez-vous impérativement à
toutes les notices d'utilisation qui ac-
compagnent les composants de l'instal-
lation.
▶
Conservez soigneusement cette no-
tice ainsi que tous les autres documents
complémentaires applicables pour pou-
voir vous y référer ultérieurement.
La présente notice s'applique exclusive-
ment aux produits suivants :
Produit - référence d'article
VC 20CS/1-7 I (N-BE)
VC 30CS/1-7 I (N-BE)
VCW 36CF/1-7 I (N-BE)
VCW 43CF/1-7 I (N-BE)

3 Description du produit

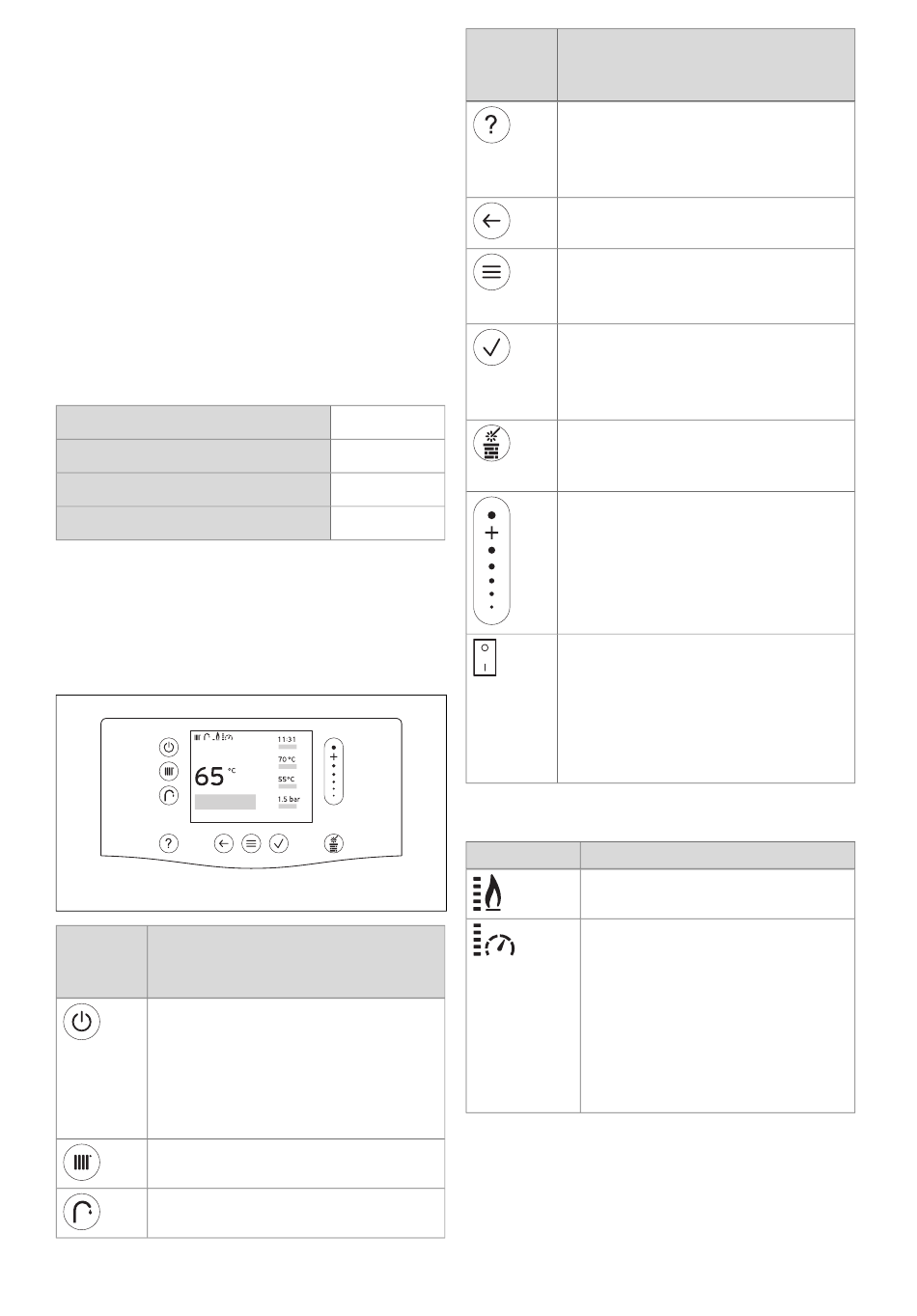

3.1 Affichage et éléments de
commande
Fonctionnement
Élément
de com-
mande
– Activation/désactivation du
mode veille : pression pendant
moins de 3 secondes
– Touche de réinitialisation :
pression prolongée plus de 3
secondes pour redémarrer
Réglage de la température de dé-
part ou de la température désirée
Réglage de la température d'eau
chaude
0020282232_00 ecoTEC exclusive Notice d'emploi
Élément
de com-
mande
0010024563
0010024564
0010024565
0010024566
3.2 Symboles affichés
Symbole
Fonctionnement
– Accès à l'aide
– Activation de l'assistant de pro-
grammation (module de régula-
teur requis)
– Retour au niveau précédent
– Annulation de la saisie
– Accéder au menu
– Retour au menu principal
– Accès à l'affichage de base
– Validation/modification de la
sélection
– Enregistrement de la valeur de
réglage
Accès au mode Ramonage (exé-
cution de l'analyse de la combus-
tion)
– Navigation dans la structure
des menus
– Diminuer ou augmenter la va-
leur de réglage
– Accès aux différents chiffres et
lettres
Interrupteur principal de l'appareil
– Situé sous le produit, du côté
droit.
– Met le produit hors tension,
désactive la fonction de pro-
tection contre le gel.
Signification
Taux de modulation actuel du
brûleur (5 niveaux d'affichage).
Pression actuelle de l'installa-
tion (5 niveaux d'affichage) :
– Affichage fixe : pression de
remplissage dans la plage
admissible
– Affichage clignotant : pres-
sion de remplissage en de-
hors de la plage admissible
