IQ7 Design Guide

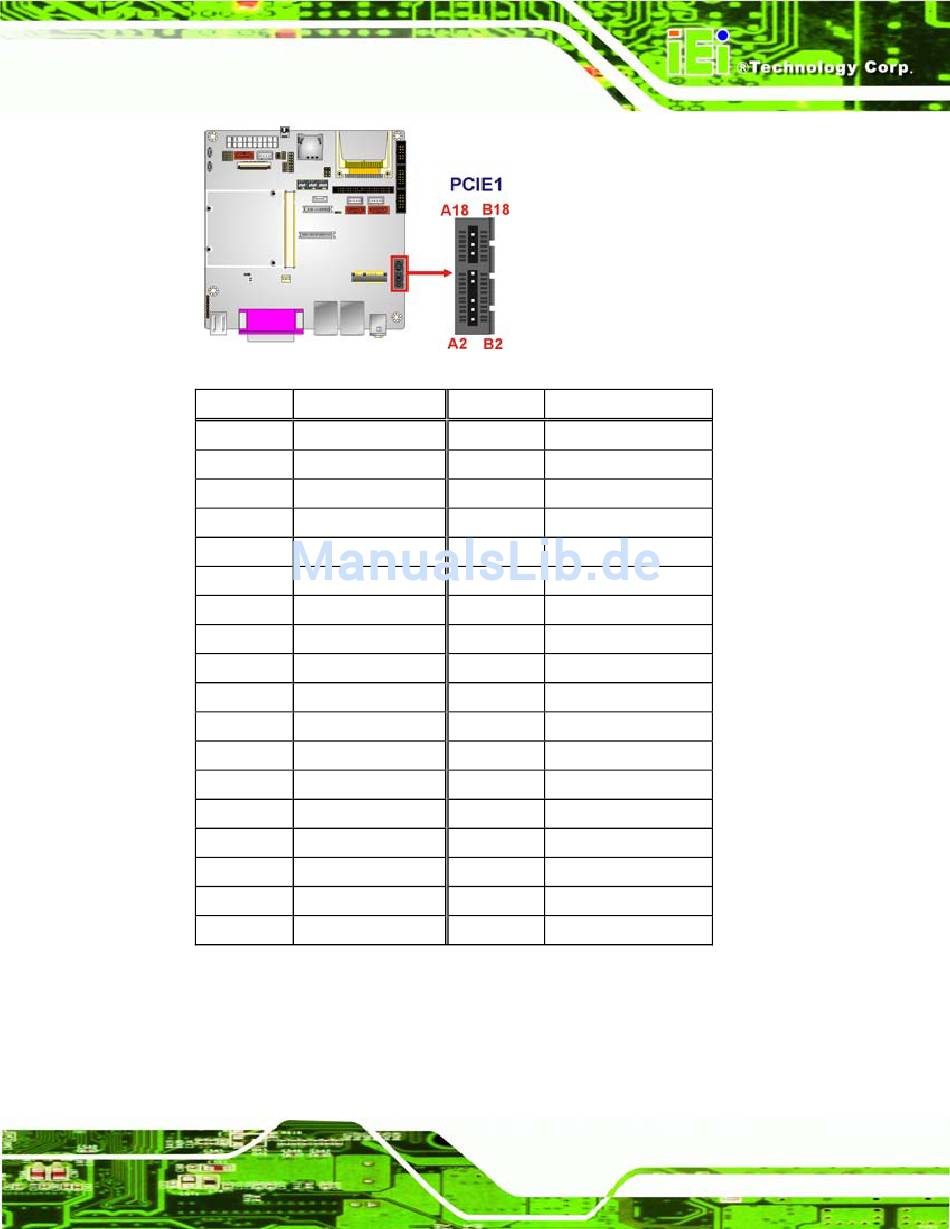

Figure 4-12: PCIe x1 Connector Location
Pin
Description
A1
+12v
A2
+12v
A3
RSVD
A4
GND
A5
SMCLK
A6
SMDAT
A7
GND
A8
+3.3v
A9
JTAG1
A10
3.3 Vaux
A11
WAKE#
A12
RSVD
A13
GND
A14
HSOp(0)
A15
HSOn(0)
A16
GND
A17
PRSNT#2
A18
GND
Table 4-12: PCIe x1 Slot Pinouts
4.2.12 PCIe Mini Card Slot
CN Label:
CN2
Pin
Description
B1
PRSNT#1
B2
+12v
B3
+12v
B4
GND
B5
JTAG2
B6
JTAG3
B7
JTAG4
B8
JTAG5
B9
+3.3v
B10
+3.3v
B11
PWRGD
B12
GND
B13
REFCLK+
B14
REFCLK-
B15
GND
B16
HSIp(0)
B17
HSIn(0)
B18
GND
