22 23 INTORQ
Zubehör

Mikroschalter

Für die Überwachung des Lüftens oder des Ver-
schleißes kann die Bremse mit einem Mikroschal-
ter ausgerüstet werden. Der Mikroschalter kann als
Öffner oder Schließer in die Schaltung eingebun-
1 2
den werden.
A
Seit Juni 2012 wird ein neuer kleiner Mikroschal-
ter (UL-Abnahme vorhanden) eingesetzt, der sich
optimal an die Kontur der Bremse anpasst. Die
B
Austauschbarkeit zur alten Schalterausführung ist
gegeben und wird über einen Adapter an den glei-
chen Gewindebohrungen realisiert.
C
D
E

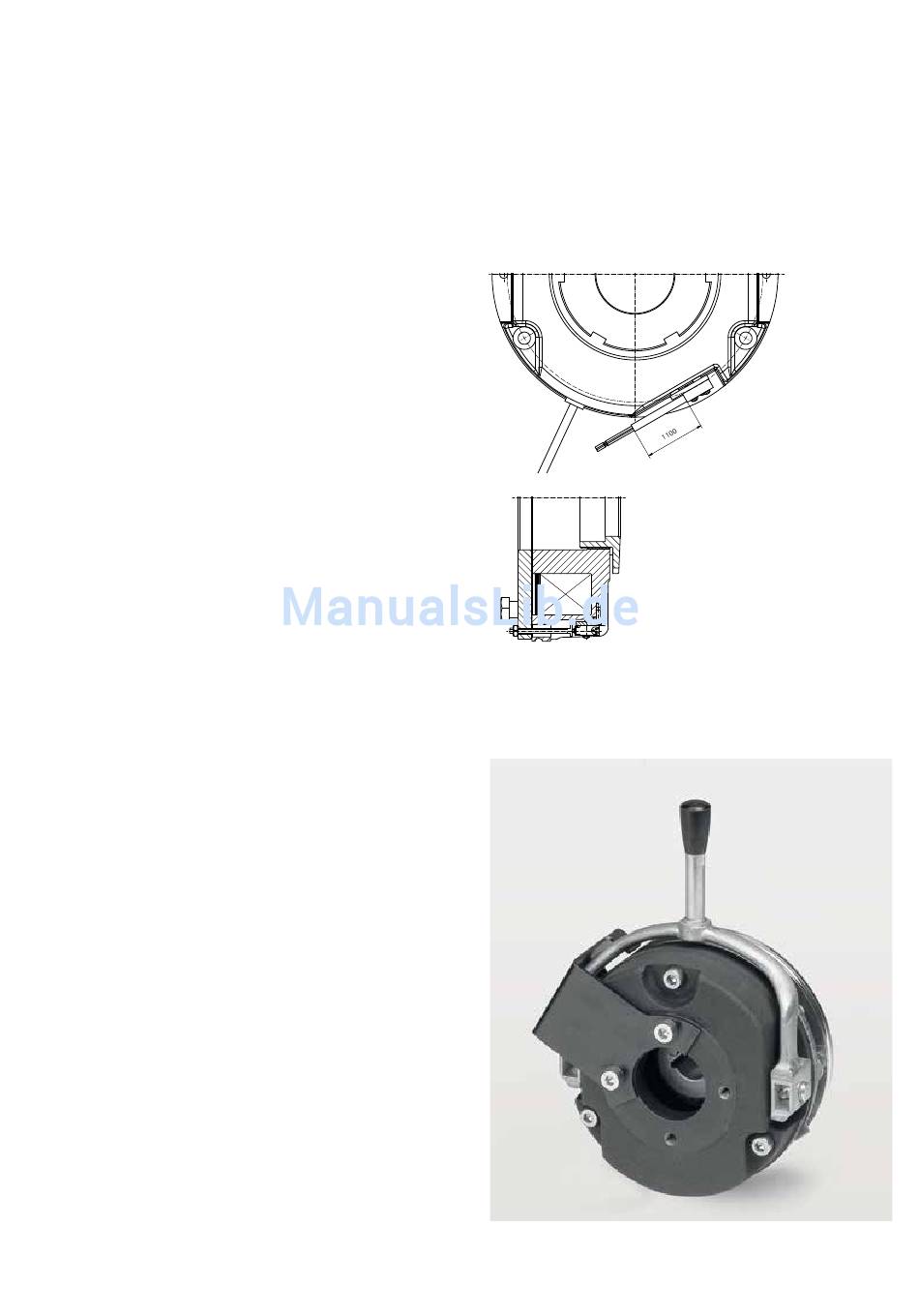

Mikroschalter zur Überwachung der Handlüftung in
Kombination mit dem Grundmodul N
F
Bei Torantrieben beispielsweise werden Bremsen
mit Handlüftung und Mikroschalter zur Überwa-
G
chung der Handlüftung eingesetzt. Die Handlüf-
tung muss hier die Möglichkeit bieten, das Tor
z. B. mit einer Kurbel auch im Handbetrieb auf
die gewünschte Position zu fahren. Der manuel-
H
le Betrieb muss über einen Mikroschalter erkannt
1 2
werden. Sein Schaltsignal ist so mit der Motor-
steuerung zu verknüpfen, dass ein Anlaufen
des Motors und damit mögliche Verletzungen
des Bedieners sicher vermieden werden. Der
Mikroschalter für die Handlüftungsüberwachung ist
eine Anbauoption.
Der Haltewinkel wird über die rückseitigen Gewin-
debohrungen am Magnetteil verschraubt. Er bie-
tet dann die Möglichkeit zur Befestigung eines
Mikroschalters. Die beiden Lüftrichtungen „zum
Motor hin" und „vom Motor weg" lassen sich durch
unterschiedliche Haltewinkel und Einstellungen des
Mikroschalters realisieren.
I
Federkraftbremse BFK458
3 4 5
3 4 5
1 2
A
B
Anbau des Mikroschalters am Grundmodul E
C
6 7 8
D
E
F
G
H
1 2
6 7 8
3 4 5
9 10
3 4 5
Allgemeintoleranzen/ Oberflächen/
general tolerance surface
DIN ISO 1302
Werkstoff/material
X Rz25
Y Rz6,3
Tol.Maß/ Abmaß/ Tol.Maß/ Abmaß/
Z Rz1
tol. size deviation tol. size deviation
Datum/date Name/name Benennung/name of drawing
Bea/drn
Gepr/chkd
Norm/appr
CAD
Zeichnungsnummer/drawing no.
i
Ind./ Datum/ Name/
Anz./ Änder-Nr./
quan. BMK45816-001E_MS.iam
ind. revision no. date name Datei/file Ersatz fuer/back-up for
9 10
6 7 8
11 12
A
B
C
D
E
6 7 8
F
G
Maßstab/scale Gewicht/weight
H
Blatt/sheet
11 12
