Montage

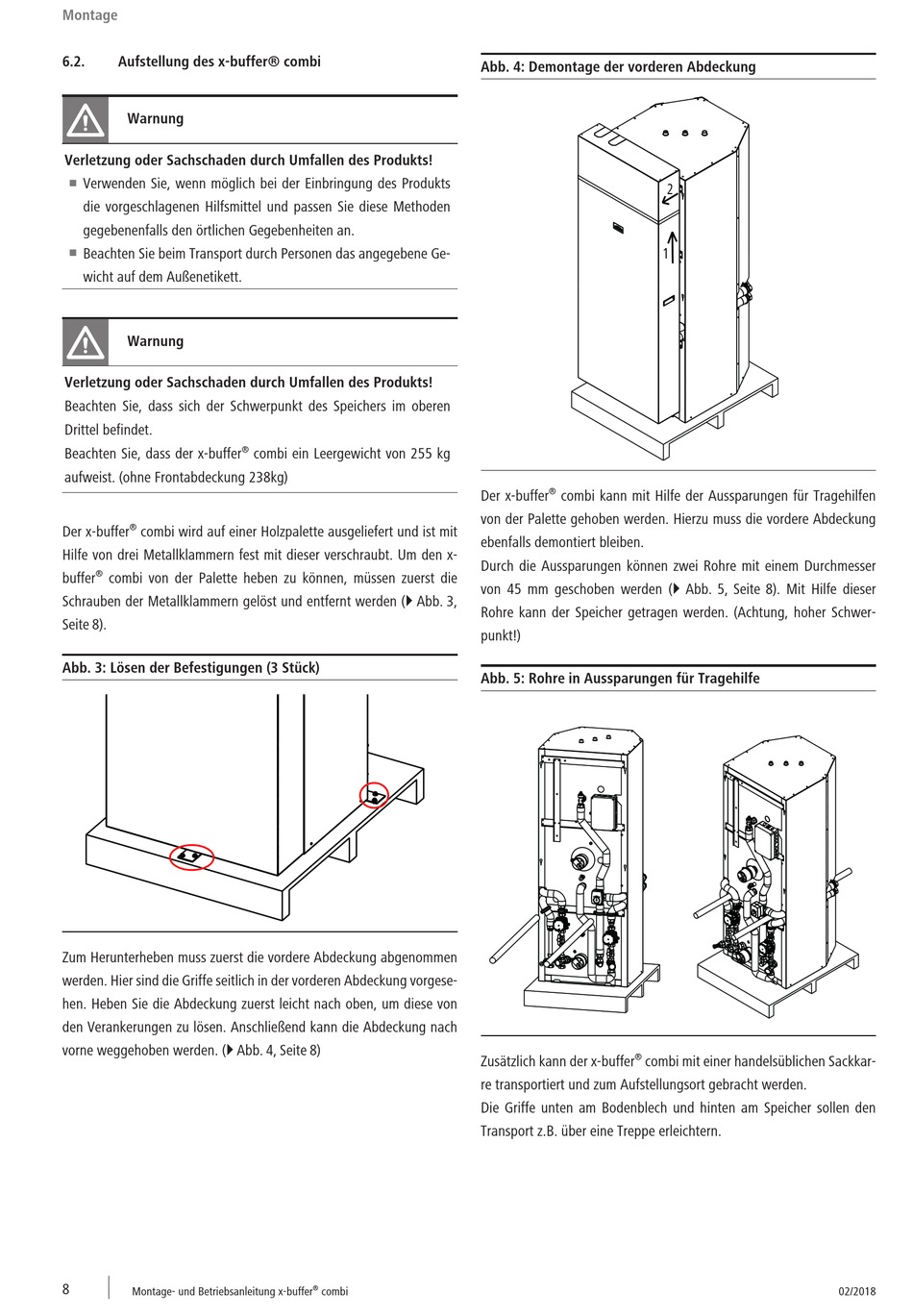

6.2. Aufstellung des x-buffer® combi
Warnung
Verletzung oder Sachschaden durch Umfallen des Produkts!
Verwenden Sie, wenn möglich bei der Einbringung des Produkts
n
die vorgeschlagenen Hilfsmittel und passen Sie diese Methoden
gegebenenfalls den örtlichen Gegebenheiten an.
Beachten Sie beim Transport durch Personen das angegebene Ge-
n
wicht auf dem Außenetikett.
Warnung
Verletzung oder Sachschaden durch Umfallen des Produkts!
Beachten Sie, dass sich der Schwerpunkt des Speichers im oberen
Drittel befindet.
Beachten Sie, dass der x-buffer
aufweist. (ohne Frontabdeckung 238kg)
®
Der x-buffer combi wird auf einer Holzpalette ausgeliefert und ist mit
Hilfe von drei Metallklammern fest mit dieser verschraubt. Um den x-
®
buffer combi von der Palette heben zu können, müssen zuerst die
Schrauben der Metallklammern gelöst und entfernt werden (} Abb. 3,
Seite 8).
Abb. 3: Lösen der Befestigungen (3 Stück)
Zum Herunterheben muss zuerst die vordere Abdeckung abgenommen
werden. Hier sind die Griffe seitlich in der vorderen Abdeckung vorgese-
hen. Heben Sie die Abdeckung zuerst leicht nach oben, um diese von
den Verankerungen zu lösen. Anschließend kann die Abdeckung nach
vorne weggehoben werden. (} Abb. 4, Seite 8)
8
Montage- und Betriebsanleitung x-buffer
de
®
combi ein Leergewicht von 255 kg
®
combi
Abb. 4: Demontage der vorderen Abdeckung
®
Der x-buffer combi kann mit Hilfe der Aussparungen für Tragehilfen
von der Palette gehoben werden. Hierzu muss die vordere Abdeckung
ebenfalls demontiert bleiben.
Durch die Aussparungen können zwei Rohre mit einem Durchmesser
von 45 mm geschoben werden (} Abb. 5, Seite 8). Mit Hilfe dieser
Rohre kann der Speicher getragen werden. (Achtung, hoher Schwer-
punkt!)
Abb. 5: Rohre in Aussparungen für Tragehilfe
®
Zusätzlich kann der x-buffer combi mit einer handelsüblichen Sackkar-
re transportiert und zum Aufstellungsort gebracht werden.
Die Griffe unten am Bodenblech und hinten am Speicher sollen den
Transport z.B. über eine Treppe erleichtern.
2
1
02/2018
