- Seite 1 Montage- und Betriebsanleitung 04/2017 ® x-buffer fresh Warmwasserspeicher...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Zu dieser Anleitung .................... 4 1.1. Verwendete Symbole .................. 4 1.2. Zulässiger Gebrauch .................. 4 1.3. Mitgeltende Dokumente ................... 4 Vorgaben, Normen und Vorschriften............... 5 Sicherheitshinweise .................... 5 Transport, Verpackung und Lagerung .............. 6 4.1. Transport ...................... 6 4.2. - Seite 3 Inhalt 10. Außerbetriebnahme/Entsorgung ................ 10 11. Technische Merkmale..................... 11 11.1. Typenschild..................... 11 11.2. Technische Daten.................... 12 11.3. Druckverlustkennlinie - Wärmeübertrager ............ 12 12. Anhang ........................ 13 12.1. Abmessungen .................... 13 12.2. Energielabel.................... 15 12.3. EG-Konformitätserklärung................ 16 04/2017 ® Montage- und Betriebsanleitung x-buffer fresh Warmwasserspeicher...
-
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung 1. Zu dieser Anleitung Information Zusätzlicher Hinweis zum Verständnis. Diese Anleitung beschreibt die sichere und sachgerechte Montage und ® Inbetriebnahme des x-buffer fresh Trinkwasserspeichers. Symbole im Inhaltsverzeichnis Diese Anleitung ist Bestandteil des Trinkwasserspeichers und muss Im Inhaltsverzeichnis dieser Anleitung werden folgende Symbole ver- während der Lebensdauer des Produkts aufbewahrt werden. -
Seite 5: Vorgaben, Normen Und Vorschriften
Vorgaben, Normen und Vorschriften 2. Vorgaben, Normen 3. Sicherheitshinweise und Vorschriften Eine sichere Nutzung ist nur bei vollständiger Beachtung dieser An- leitung gewährleistet. Vermeidung von Schäden in Warmwasserheizungsanlagen gemäß Vor der Nutzung ist diese Anleitung zu Lesen. VDI Richtlinie 2035 (siehe auch BDH-Informationsblatt Nr.8) Verhindern Sie Manipulationen durch Kinder oder unmündige Perso- Technische Regeln für Trinkwasserinstallationen gemäß... -
Seite 6: Transport, Verpackung Und Lagerung

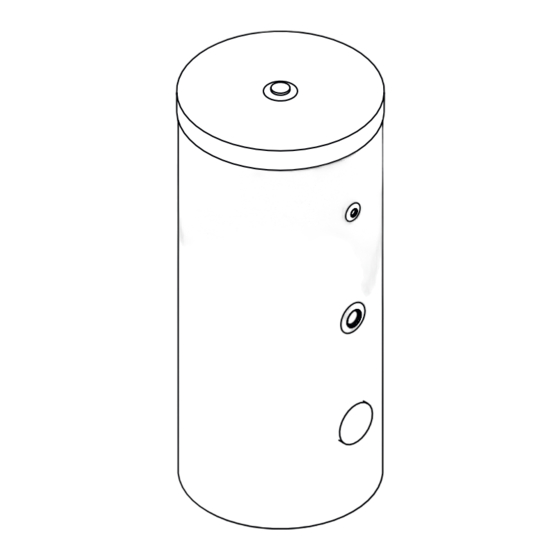

Transport, Verpackung und Lagerung 4. Transport, Verpa- 5. Aufbau und Funktion ckung und Lagerung 5.1. Allgemeines ® Der x-buffer fresh Warmwasserspeicher dient zur Erwärmung des 4.1. Transport Trinkwassers. Durch den großzügig dimensionierten Wärmeübertrager ® ist der x-buffer fresh Warmwasserspeicher ideal für die Erwärmung Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. -
Seite 7: Montage
Montage Diese Armaturen gehören nicht zum Lieferumfang. 6. Montage Wir empfehlen zugelassene Fittings (DVGW-Kennzeichnung) für die An- ® bindung der x-buffer fresh Warmwasserspeicher zu verwenden. 6.1. Wahl des Aufstellungsorts Abb. 1: Kaltwasser-Anschluss ® Der x-buffer fresh Warmwasserspeicher sollte möglichst in der Nähe der Warmwasser-Leitung aufgestellt werden. -
Seite 8: Zirkulationsleitung
Montage 6.4. Sicherheitseinrichtungen Information ® Sichern Sie den x-buffer fresh Warmwasserspeicher nach DIN EN 12828 heizungsseitig ab. Eine ordnungsgemäße Dämmung der Warmwasser-Leitungen ist eine Führen Sie den Kaltwasser-, Warmwasser- und Zirkulationsanschluss unabdingbare Maßnahme, um die volle Leistungsfähigkeit der Anlage entsprechend der DIN 1988, DIN EN 806, DIN EN 1717 und VDI zu ermöglichen. -
Seite 9: Inbetriebnahme
Inbetriebnahme 7. Inbetriebnahme 8. Störungen und Behe- bung ® Der x-buffer fresh Warmwasserspeicher darf nur in Betrieb genommen werden, wenn folgende Vorraussetzungen erfüllt sind. Nicht benötigte Anschlüsse sind fachgerecht verschlossen. Fehler Mögliche Ursache Behebung Zusammenbau, Aufstellung und Anschluss entsprechen den maß- ®... -
Seite 10: Wartung
Wartung 9. Wartung 10. Außerbetriebnahme/ Entsorgung ® Nach der Inbetriebnahme ist der x-buffer fresh Warmwasserspeicher spätestens nach 2 Jahren zu kontrollieren, anschließend nach Bedarf. Außerbetrienahme Dabei wird der Speicher auf Verschmutzung/Verkalkung kontrolliert ® Vor der Außerbetriebnahme muss der x-buffer fresh Warmwasser- und ggf. -
Seite 11: Technische Merkmale
Technische Merkmale 11. Technische Merkmale 11.1. Typenschild Auf dem Typenschild befinden sich die Produkt- und CE-Kennzeichnung sowie technische Angaben. Abb. 2: Typenschild W30201 04/2017 ® Montage- und Betriebsanleitung x-buffer fresh Warmwasserspeicher... -
Seite 12: Technische Daten
Technische Merkmale 11.2. Technische Daten ® ® Typ- und Verkaufsbezeichnung x-buffer fresh 200 x-buffer fresh 300 Artikelnummer W30201 W30202 Nenninhalt 223 l 320 l 6 bar Max. Betriebsdruck 95 °C Max. Betriebstemperatur Wärmetauscherfläche 2,8 m² 3,7 m² Dämmmaterial PU-Hartschaum 50 mm Dämmstärke B2 nach DIN 4102 Baustoffklasse Dämmmaterial... -
Seite 13: Anhang
Anhang 12.1. Abmessungen 12. Anhang Abb. 4: Maße x-buffer fresh 200 1 1/2“ 1" 1/2" 1" Fühlertauchhülse 1" (Anschluss um 15° nach 1 1/2“ hinten versetzt) Reinigungs- Fühlertauchhülse ansch Ø180 1" 1" Ø 500 Ø 600 Anschluss Bezeichnung Höhenmaß in mm Kaltwasseranschluss Rücklauf zum Wärmeerzeuger... - Seite 14 Anhang Abb. 5: Maße x-buffer fresh 300 1 1/2" 1" 1/2" 1" Fühlertauchhülse 1 1/2" 1" (Anschluss um 15° nach hinten versetzt) Reinigungs- Fühlertauchhülse ansch Ø180 1" 1" Ø 550 Ø 650 Anschluss Bezeichnung Höhenmaß in mm Kaltwasseranschluss Rücklauf zum Wärmeerzeuger Fühlertauchhülse...
-
Seite 15: Energielabel
Produktlabels nur Speicher bis zu einem Nennvolumen von max. 500 l, für alle größeren Speicher ist nur die Angabe des Warmhal- teverlustes zulässig (siehe technische Daten). Der Download der Energielabel ist unter www.kermi.de im Download- center verfügbar. 04/2017 ®... -
Seite 16: Eg-Konformitätserklärung
Anhang 12.3. EG-Konformitätserklärung ® Montage- und Betriebsanleitung x-buffer fresh Warmwasserspeicher 04/2017... - Seite 17 Notizen 04/2017 ® Montage- und Betriebsanleitung x-buffer fresh Warmwasserspeicher...
- Seite 18 Notizen ® Montage- und Betriebsanleitung x-buffer fresh Warmwasserspeicher 04/2017...
- Seite 19 Notizen 04/2017 ® Montage- und Betriebsanleitung x-buffer fresh Warmwasserspeicher...
- Seite 20 0 000069 127434 Kermi GmbH Pankofen-Bahnhof 1 94447 Plattling GERMANY Tel. +49 9931 501-0 Fax +49 9931 3075 www.kermi.de / www.kermi.at info@kermi.de...
