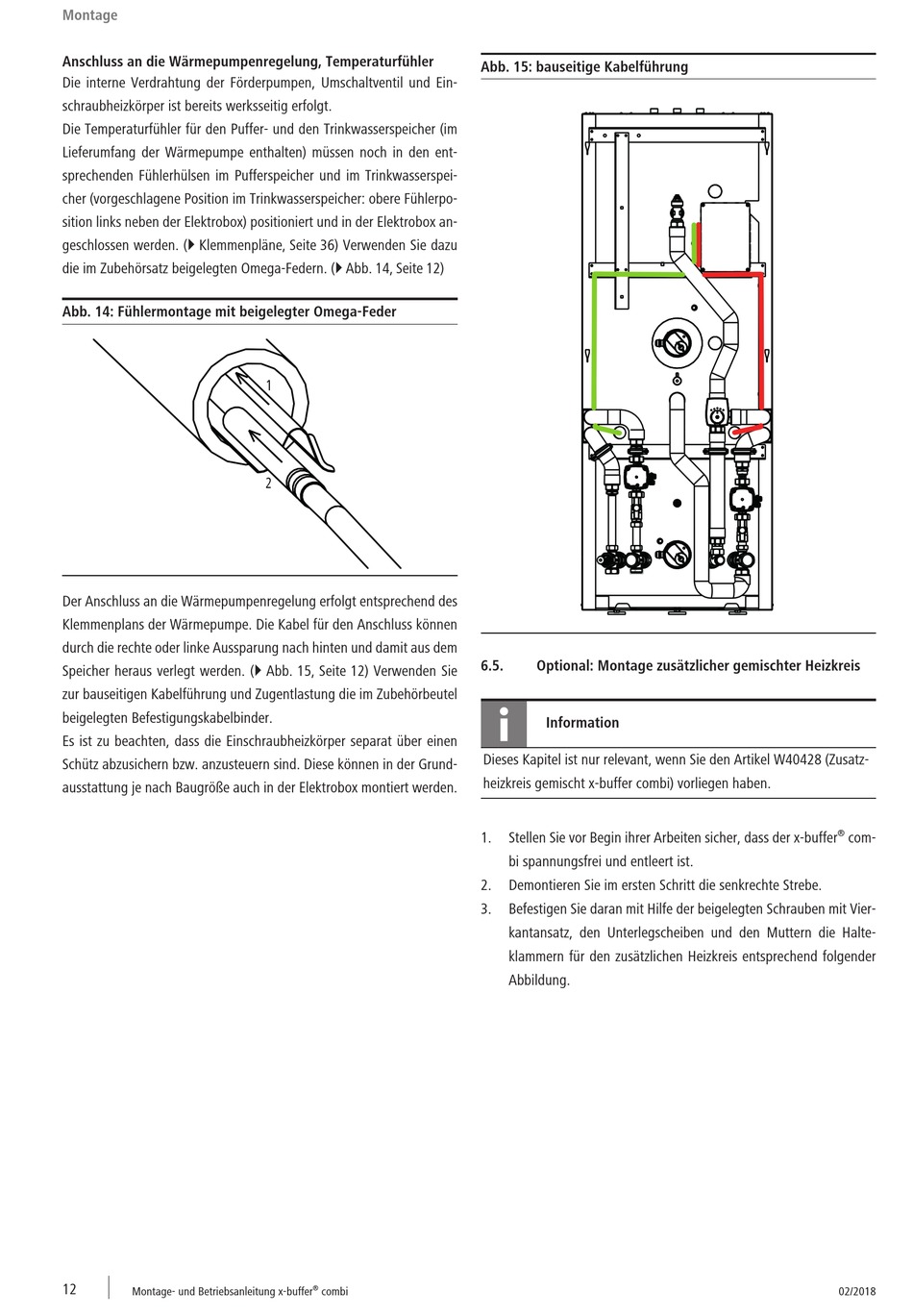

Montage
Anschluss an die Wärmepumpenregelung, Temperaturfühler
Die interne Verdrahtung der Förderpumpen, Umschaltventil und Ein-
schraubheizkörper ist bereits werksseitig erfolgt.
Die Temperaturfühler für den Puffer- und den Trinkwasserspeicher (im
Lieferumfang der Wärmepumpe enthalten) müssen noch in den ent-
sprechenden Fühlerhülsen im Pufferspeicher und im Trinkwasserspei-
cher (vorgeschlagene Position im Trinkwasserspeicher: obere Fühlerpo-
sition links neben der Elektrobox) positioniert und in der Elektrobox an-
geschlossen werden. (} Klemmenpläne, Seite 36) Verwenden Sie dazu
die im Zubehörsatz beigelegten Omega-Federn. (} Abb. 14, Seite 12)
Abb. 14: Fühlermontage mit beigelegter Omega-Feder
Der Anschluss an die Wärmepumpenregelung erfolgt entsprechend des
Klemmenplans der Wärmepumpe. Die Kabel für den Anschluss können
durch die rechte oder linke Aussparung nach hinten und damit aus dem
Speicher heraus verlegt werden. (} Abb. 15, Seite 12) Verwenden Sie
zur bauseitigen Kabelführung und Zugentlastung die im Zubehörbeutel
beigelegten Befestigungskabelbinder.
Es ist zu beachten, dass die Einschraubheizkörper separat über einen
Schütz abzusichern bzw. anzusteuern sind. Diese können in der Grund-
ausstattung je nach Baugröße auch in der Elektrobox montiert werden.
12
Montage- und Betriebsanleitung x-buffer
1
2
®
combi
Abb. 15: bauseitige Kabelführung
6.5.
Optional: Montage zusätzlicher gemischter Heizkreis
Information
Dieses Kapitel ist nur relevant, wenn Sie den Artikel W40428 (Zusatz-
heizkreis gemischt x-buffer combi) vorliegen haben.
1.
Stellen Sie vor Begin ihrer Arbeiten sicher, dass der x-buffer
bi spannungsfrei und entleert ist.
2.
Demontieren Sie im ersten Schritt die senkrechte Strebe.
3.
Befestigen Sie daran mit Hilfe der beigelegten Schrauben mit Vier-
kantansatz, den Unterlegscheiben und den Muttern die Halte-
klammern für den zusätzlichen Heizkreis entsprechend folgender
Abbildung.
de
®
com-
02/2018
