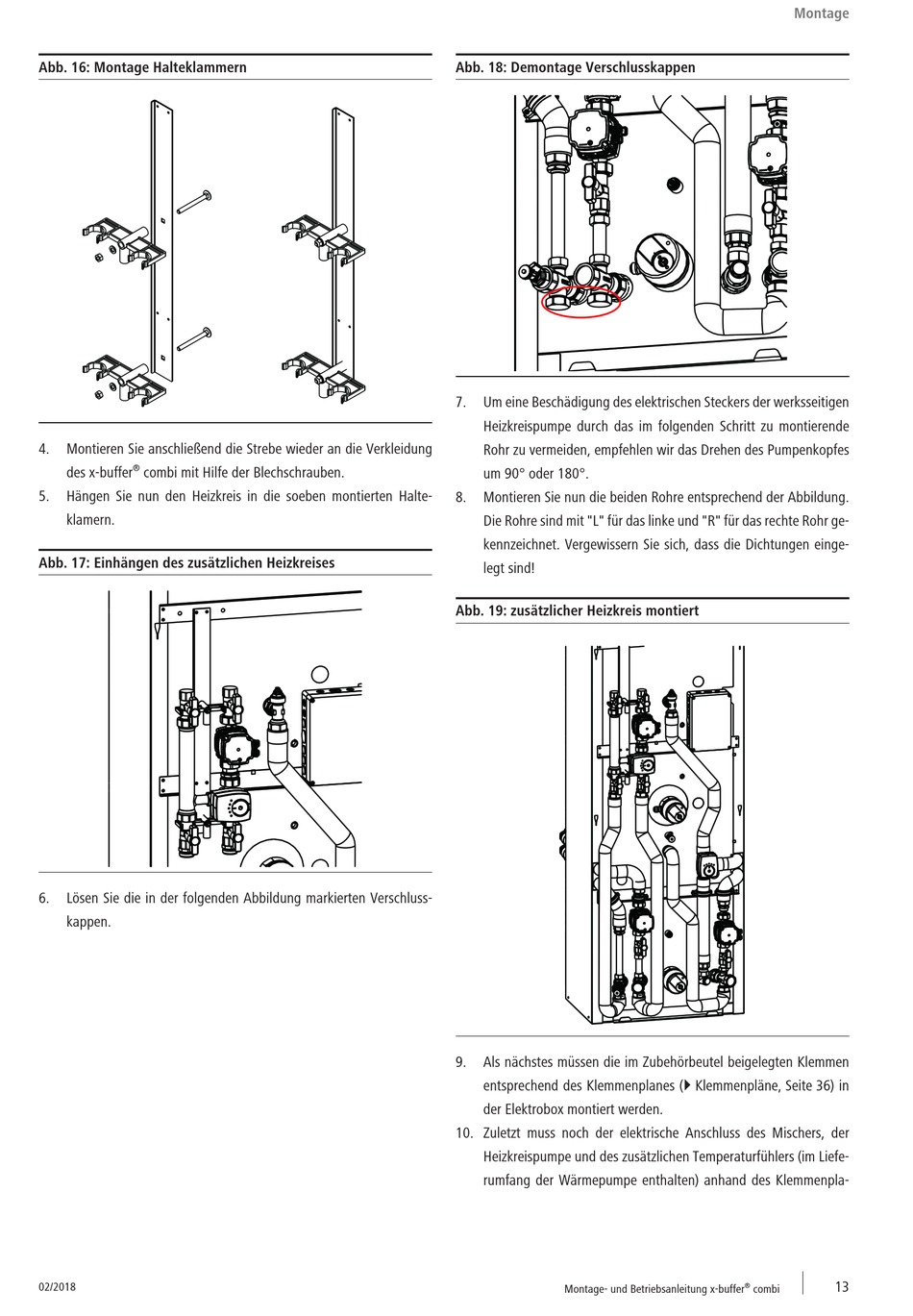

Abb. 16: Montage Halteklammern
4.
Montieren Sie anschließend die Strebe wieder an die Verkleidung
®
des x-buffer
combi mit Hilfe der Blechschrauben.
5.
Hängen Sie nun den Heizkreis in die soeben montierten Halte-
klamern.
Abb. 17: Einhängen des zusätzlichen Heizkreises
6.
Lösen Sie die in der folgenden Abbildung markierten Verschluss-
kappen.
02/2018
Abb. 18: Demontage Verschlusskappen
7.
Um eine Beschädigung des elektrischen Steckers der werksseitigen
Heizkreispumpe durch das im folgenden Schritt zu montierende
Rohr zu vermeiden, empfehlen wir das Drehen des Pumpenkopfes
um 90° oder 180°.
8.
Montieren Sie nun die beiden Rohre entsprechend der Abbildung.
Die Rohre sind mit "L" für das linke und "R" für das rechte Rohr ge-
kennzeichnet. Vergewissern Sie sich, dass die Dichtungen einge-
legt sind!
Abb. 19: zusätzlicher Heizkreis montiert
9.
Als nächstes müssen die im Zubehörbeutel beigelegten Klemmen
entsprechend des Klemmenplanes (} Klemmenpläne, Seite 36) in
der Elektrobox montiert werden.
10. Zuletzt muss noch der elektrische Anschluss des Mischers, der
Heizkreispumpe und des zusätzlichen Temperaturfühlers (im Liefe-
rumfang der Wärmepumpe enthalten) anhand des Klemmenpla-
