FRISCHLUFTZUFUHR

In einem gut isolierten Haus muss die für die Verbrennung verbrauchte Luft ersetzt werden. Dies gilt vor allem für Häuser
mit mechanischer Belüftung. Der Austausch der Luft kann auf verschiedene Weise erfolgen. Das Wichtigste ist, dass die
Luft dem Raum zugeführt wird, in dem der Kaminofen aufgestellt ist. Die Außenwandkassette muss so dicht am Kamin-
ofen wie möglich angebracht werden und muss verschließbar sein, wenn der Kaminofen nicht benutzt wird.
Beim Anschluss der Frischluftzufuhr müssen die nationalen und örtlichen Bauvorschriften beachtet werden.
NB: BEIM FRISCHLUFTANSCHLUSS AN EINEM SCAN 68 LOW BASE EMPFEHLEN WIR DIE VERWENDUNG EINES KURZEN WIN-
KELSTUTZENS WEGEN DER NIEDRIGEN HÖHE (Z.B. JØTUL PRODUKT NR. 101695-F373 O.Ä.)
EXTERNES VERBRENNUNGSLUFTSYSTEM/UNABHÄNGIGER RAUMLUFTBETRIEB
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das externes Verbrennungsluftsystem des Kaminofens
benutzen. Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr durch die Wand bzw. den Boden an.
Das Belüftungsrohr soll mit einer Klappe verschließbar sein, wenn der Ofen nicht in Gebrauch ist.
Belüftungsrohr: Min. Durchmesser Ø 100 mm, Maximallänge: 6 m mit höchstens einem Bogen.
Der Stutzen für externe Verbrennungsluftversorgung befindet sich lose in der Verpackung.
Bei externer Verbrennungsluftversorgung hinten muss die abmontierte Abdeckplatte auf dem Loch für Frischluft im
Boden montiert werden.
WICHTIG: WENN DER OFEN MIT FRISCHLUFTZUFUHR ODER EXTERNER VERBRENNUNGSLUFTVERSORGUNG
VERSEHEN IST, MUSS DAS BELÜFTUNGSROHR WÄHREND DES GEBRAUCHS OFFEN SEIN!

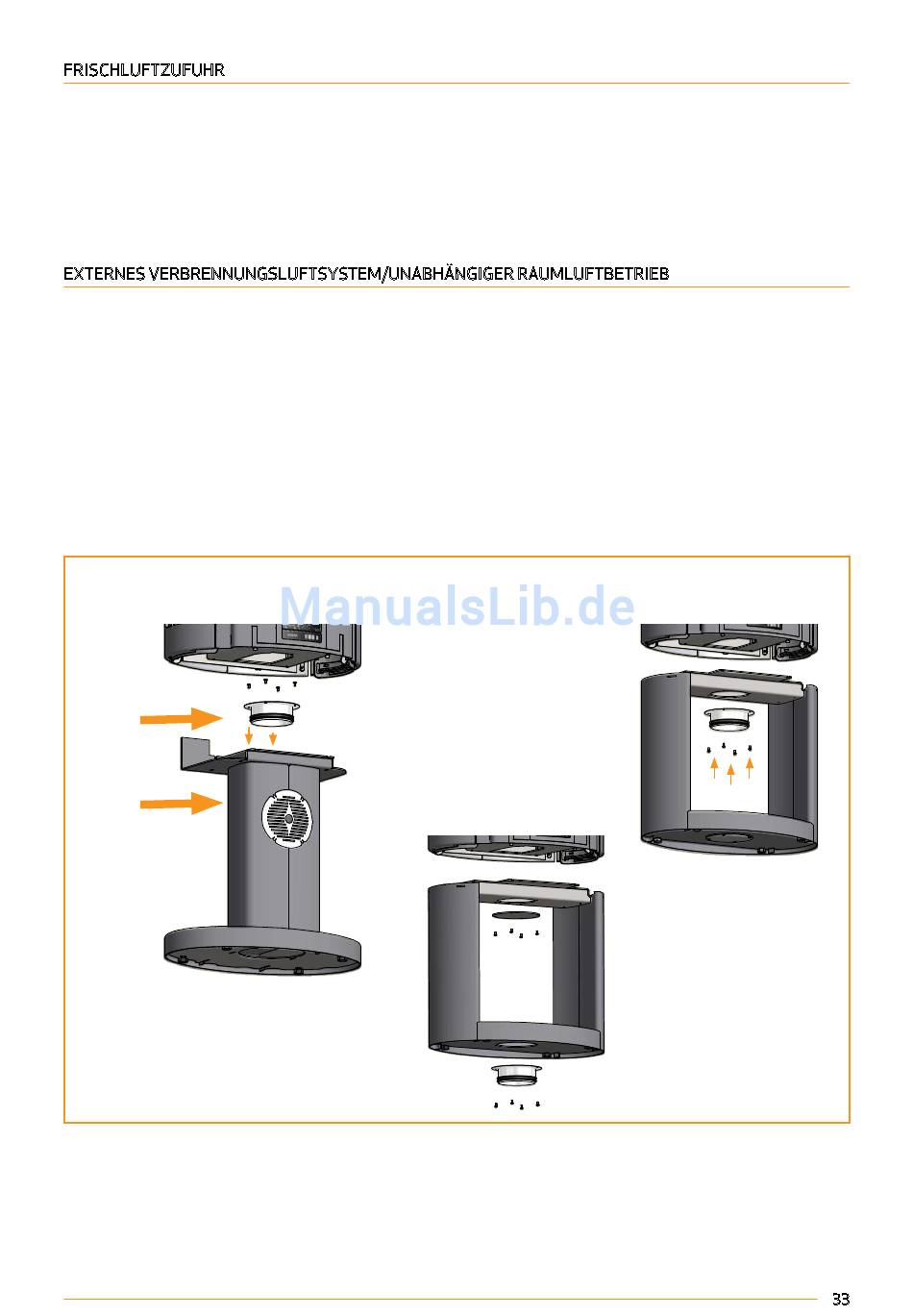

Die externe Verbrennungsluft kann durch die Säule- bzw. Sockel angeschlossen werden, indem das mitgelieferte An-
schlussstück am Sockel montiert und mit der Außenluft verbunden wird.
SÄULEN-
FUSS
Externe
Luftversorgung
durch
die Wand
Externe
Luftversorgung
durch
den Boden
Friskluft pedestal
EMNE:
AREAL:
NAVN:
Scan 68
NAVN:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 68\10068900 - Manual.iam
STI:
N/A
VÆGT:
N/A
Scan 68
EMNE:
SOCKEL
Wenn Sie die externe Verbren-
nungsluft durch den Boden des
offenen Sockel leiten möchten,
schrauben Sie die Abdeckplatte
ab und montieren Sie sie am
Sockel. Montieren Sie vor dem
Anschluss der Außenluft das
mitgelieferte Anschlussstück
unter dem Sockel wie gezeigt.
