Bau- und Bedienungsanleitung
20.0 6.0
011189305

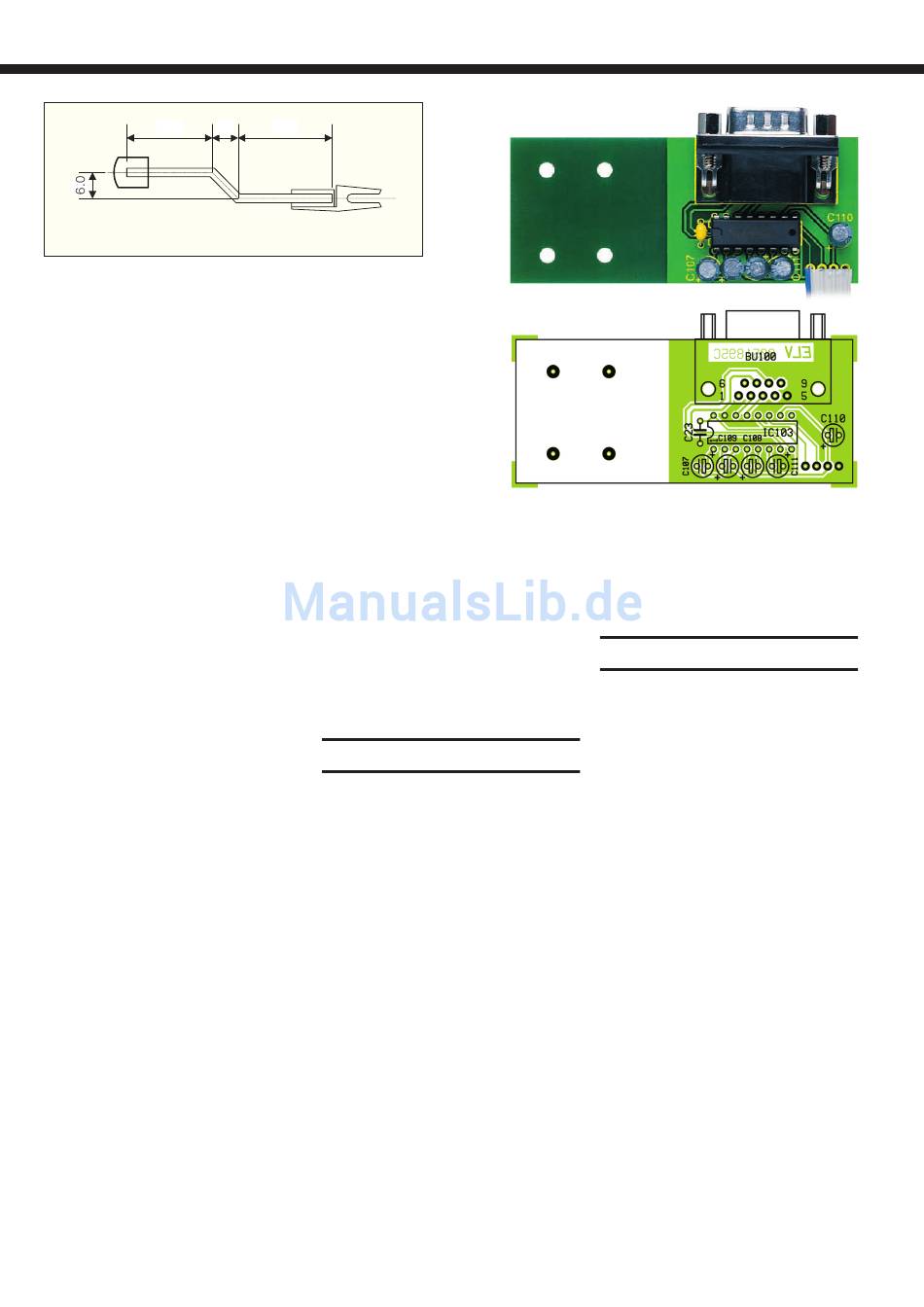

Bild 13: Schalterstange des ALC 7000 Expert
8 Ausgangsbuchsen zum Anschluss der
Akkus montiert werden. An jede Buchse
sind einadrig isolierte Leitungen entspre­
chender Farbe (rot = Plus, schwarz = Minus)
anzulöten. Die Leitungsabschnitte müssen
folgende Längen aufweisen:
+ Akku 1 = 120 mm (rot)
- Akku 1 = 90 mm (schwarz)
+ Akku 2 = 100 mm (rot)
­ Akku 2 = 90 mm (schwarz)
+ Akku 3 = 90 mm (rot)
- Akku 3 = 80 mm (schwarz)
+ Akku 4 = 120 mm (rot)
- Akku 4 = 120 mm (schwarz)
Die freien Leitungsenden werden danach
auf 8 mm Länge abisoliert, verdrillt und vor­
verzinnt. Dann ist die Frontplatte vor die Ba­
sisplatine zu setzen und die Leitungen durch
die zugehörigen Bohrungen der Frontpla­
tinen zu führen. Von der Bestückungsseite
werden die Leitungsenden danach durch die
zugehörigen Platinenbohrungen gesteckt
und mit viel Lötzinn angelötet. Dabei gilt
folgende Zuordnung:
A = + Akku 1
B = - Akku 1
C = + Akku 2
D = ­ Akku 2
E = + Akku 3
F = ­ Akku 3
G = + Akku 4
H = - Akku 4
Über die Luft-Austrittsöffnung der
Gehäuserückwand ist ein Fingerschutz­
Gitter zu montieren. Zur Befestigung
dienen 4 Schrauben M3 x 6 mm, die mit
einer U­Scheibe versehen durch die Ösen
des Schutzgitters und die Bohrungen der
Rückwand gesteckt und dann auf der In­
nenseite mit den entsprechenden Muttern
verschraubt werden.
Alsdann wird die Netzkabel­Durchfüh­
rung bestückt und die Netz­Zuleitung ein
weites Stück durchgezogen, aber noch
nicht festgeklemmt. Die äußere Umman­
telung der Netzschnur ist dann auf 15 mm
Länge (keinesfalls mehr) zu entfernen,
die 15 mm langen Innenadern auf 5 mm
Länge abzuisolieren und Aderendhülsen
aufzuquetschen. Die Netzzuleitung ist
danach unter die Zugentlastung der Ba­
sisplatine zu führen und mit 2 von unten
18
22.0
[mm]
Ansicht der fertig bestück-
ten Schnittstellenplatine
mit zugehörigem Bestük-
kungsplan.
eingesteckten Schrauben M3 x 14 mm und
entsprechenden Zahnscheiben und M3­
Muttern zu befestigen. Die Leitungsenden
der braunen und der blauen Innenader
werden dann in die Schraubklemme Kl 1
geführt und festgesetzt.
Die Schubstange des Netzschalters wird
entsprechend Abbildung 13 abgewinkelt
und mit einem Adapterstück für den Netz­
schalter und einem Bedienknopf bestückt.
Das Adapterstück ist bis zum Einrasten auf
den Netzschalter aufzupressen.
Gehäuseeinbau
Da beim ALC 7000 Expert der Abgleich
softwaremäßig erfolgt, kann gleich nach
dem Zusammenbau das Chassis in das
zugehörige Kunststoff­Gehäuse eingebaut
werden.
4 Schrauben M4 x 70 mm werden dazu
von unten durch die Montagesockel der
Gehäuseunterhalbschale (Lüftungsgitter
weist nach vorne) geführt. Darauf erfolgt
dann je eine 1,5 mm Polyamidscheibe. Das
vorbereitete Chassis wird nun zusammen
mit der Front­ und Rückplatte bis zum
Einrasten in die Führungsnuten der Ge­
häuseunterhalbschale abgesenkt.
Auf die im Chassis hochstehenden
Schraubenenden kommt nun je ein 60 mm
langes Abstandsröllchen. Danach ist die
Gehäuseoberhalbschale mit nach vorne
weisendem Lüftungsgitter aufzusetzen. In
jeden der 4 oberen Montagesockel wird eine
M4-Mutter eingelegt, die Gehäuseschrau­
ben mit einem kleinen Schraubendreher
ausgerichtet und von unten fest verschraubt.
Nachdem alle Montageschrauben an­
gezogen sind, erfolgt das Einsetzen der
Abdeck­ und Fußmodule, in die zuvor die
Gummifüße eingedrückt werden. Damit
sind alle Aufbauarbeiten am ALC 7000
Expert abgeschlossen, und der Nutzung
der unterschiedlichen Programme zur
bestmöglichen Akkupflege steht nichts
mehr entgegen.
Kalibrieren des ALC 7000 Expert
Beim ersten Anlegen der Betriebsspan­
nung führt das ALC 7000 Expert einen
kurzen Segmenttest durch. Da im nicht
flüchtigen Speicher (EEPROM) noch
keine Kalibrier­Parameter abgelegt sind,
muss danach die Kalibrierung erfolgen.
Dazu ist das Gerät auszuschalten und
bei gedrückter „Eingabe"- und „↑"-Taste
wieder einzuschalten. Der Kalibrier­Mode
wird unten rechts im Display durch „CAL"
angezeigt.
Zuerst erfolgt der Spannungsabgleich,
wozu Kanal 1 kurzzuschließen ist, und
an Kanal 2 ist eine Gleichspannung von
28,9 V anzulegen. In der mittleren Zeile
des Displays erscheinen vier Balken, da der
Nullpunkt und der Wert im oberen Bereich
in einem Arbeitsgang gemessen und durch
einen Druck auf die Start/Stop­Taste im
EEPROM abgelegt werden.
Jetzt wird in der oberen Zeile des Dis­
plays I sowie Kanal 1 und in der mittleren
Zeile der Wert 0,000 A angezeigt. Nachdem
Kanal 1 von allen Verbindungen getrennt
wurde, wird mit einem Druck auf die Taste
„Start/Stop" der Nullpunkt der Strommes­
sung ausgemessen und abgespeichert.
Danach erscheint in der mittleren Zei­
le der Wert 2,500 A zum Abgleich des
Strom-Wertes im oberen Bereich. Dazu ist
an Kanal 1 ein größerer Akkupack (z. B.
7,2 V oder 9,6 V) in Reihe mit einem
