Bau- und Bedienungsanleitung

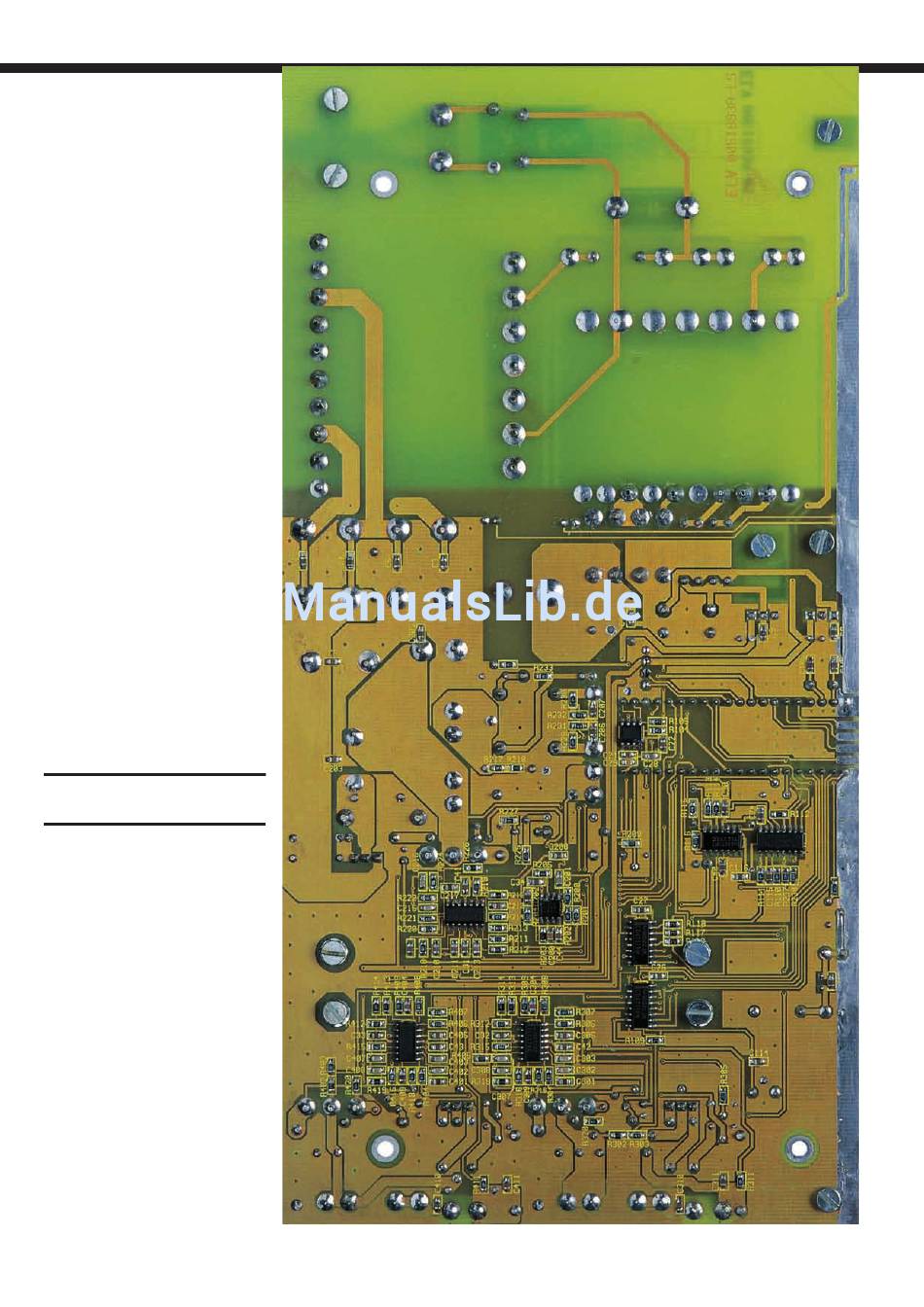

Ansicht der fertig bestückten
Basisplatine (SMD-Seite) des
ALC 7000 Expert.
Transistoren werden jeweils mit
einer Glimmerscheibe versehen, die
beidseitig mit etwas Wärmeleitpaste
bestrichen wurde. Zur Verringerung
des Wärmewiderstands zwischen dem
Transistorgehäuse und den Kühlkör­
pern, darf auf diese Paste keinesfalls
verzichtet werden. Jeweils mittels ei­
ner Isolierbuchse und einer Schraube
M3 x 6 mm werden die Transistoren
fest am Kühlkörper angeschraubt,
sodass ihre Anschlusspins genau
über den zugehörigen Lötstiften bzw.
Stiftleisten zu liegen kommen. Nun
ist es zweckmäßig, die Transistoren
auf eventuelle Kurzschlüsse zum
Kühlkörper hin zu überprüfen.
Im Anschluss hieran sind dann die
Anschlussbeinchen der Transistoren
mit den zugehörigen Anschlussstiften
der Platine zu verlöten.
Die Anschlüsse des Temperatur­
sensors sind mit Schaltdraht zu ver­
längern, und zur besseren thermischen
Kopplung ist auch der Sensor mit
Wärmeleitpaste zu bestreichen. Die
Befestigung am Kühlkörper erfolgt
dann mit einer Metall­Leitungsschel­
le, einer Schraube M3 x 5 mm und
der Mutter in der unteren Montagenut
auf der linken Seite. Zwischen dem
Schraubenkopf und der Metall­
schelle ist eine M3­Fächerscheibe
einzufügen.
Einbau der Transformatoren
mit Temperatursensor
Der Einbau der beiden Netz­
Transformatoren ist einfach, da
diese in Printausführung direkt auf
der Leiterplatte untergebracht sind.
Wichtig ist dabei, dass zur besseren
mechanischen Stabilität auch die
nicht benötigten Pins sorgfältig ver­
lötet werden.
Zur Montage der Trafo­Tempe­
ratur­Sensoren werden zunächst
zwei 2­polige Stiftleisten in die
Leiterplatte gelötet. Daran werden
die Temperatur­Sensoren so angelö­
tet, dass jeweils die flache Seite des
Sensors stramm gegen den Trafokern
drückt. Die Sensoren sind danach mit
Silikon oder einem anderen tempera­
turstabilen Klebstoff am jeweiligen
Trafokern anzukleben.
Der Stromshunt R 223 ist aus einem
Manganindrahtabschnitt von 69 mm
Länge herzustellen, der in einem
Bogen nach oben in die Leiterplatte
