Bau- und Bedienungsanleitung
häuse, sodass hier eine hohe
Verwechslungsgefahr besteht.
Es empfiehlt sich daher, SMD-
Kondensatoren erst direkt vor
dem Verlöten aus der Verpa­
ckung zu nehmen.
Im nächsten Arbeitsschritt
erfolgt die Montage des großen
hinterleuchteten Displays. Dazu
wird zuerst der Halterahmen für
das Display bis zum Einrasten
auf die Platine gesetzt. Dann
werden die 6 „Side-Looking-
Lamps" so eingelötet, dass
jeweils die Bauelementeunter­
seite plan auf dem Halterahmen
aufliegt.
Danach werden die Leit­
gummistreifen in die dafür
vorgesehenen Schlitze des Hal­
terahmens positioniert. In die
Mitte des Rahmens wird nun
ein weißes Stück Papier (Re­
flektorfolie) gelegt, gefolgt von
der Reflektorscheibe, die mit der
Bedruckung (Punktraster) nach
unten einzusetzen ist.
Auf die Reflektorscheibe
kommt die Diffusorfolie und
darauf das Display. Zuletzt wird
dann der Displayrahmen aufge­
setzt und mit den 6 zugehörigen
Schrauben verschraubt.
Die 7 Printtaster zur Be­
dienung des Gerätes werden
nacheinander eingesetzt und an
der Platinenunterseite verlötet.
Gleich im Anschluss hieran wer­
den die zugehörigen Tastkappen
aufgepresst.
Die 4 Leuchtdioden zur
Kanalanzeige benötigen eine
Einbauhöhe von 10 mm, gemes­
sen von der LED­Spitze bis zur
Platinenoberfläche.
Nach Einlöten des Transistors
T 101 bleibt nur noch der Quarz
Q 101 zu bestücken. Dieser
wird auf die Lötseite aufgelötet,
wobei die Anschlussbeinchen
auf ca. 5 mm Länge zu kürzen
sind.
Bestückung der Basispla-
tine
Auch bei der Bestückung der
großen Basisplatine beginnen
wir mit den SMD­Komponenten
an der Platinenunterseite. Das
Verarbeiten der 9 integrierten
Schaltkreise erfolgt in der glei­
chen Weise wie beim Display­
prozessor mit äußerster Vorsicht
beim Lötvorgang.
Zuerst ist auch hier ein Lötpad
12

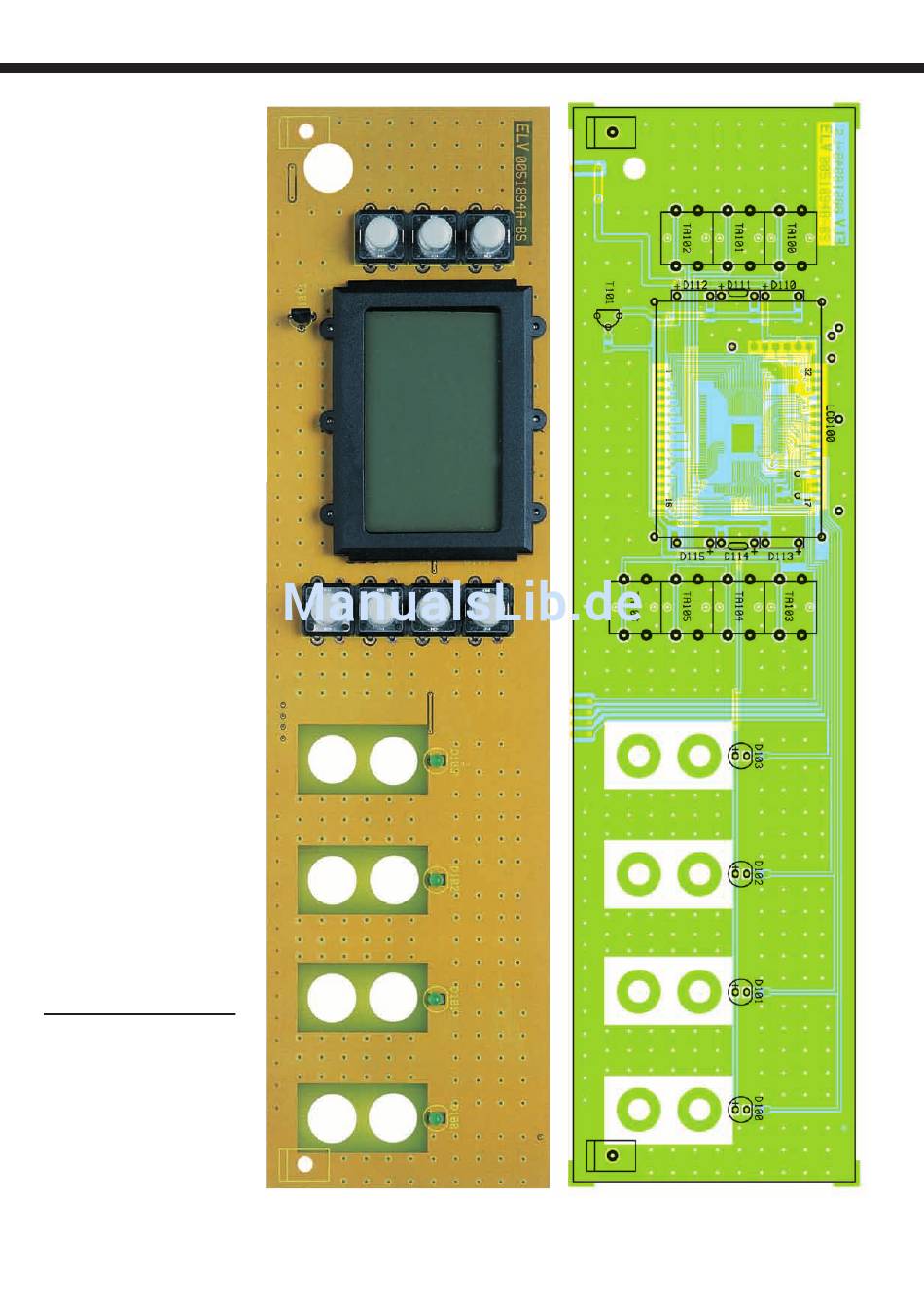

Ansicht der fertig bestückten Frontplatine (Bestückungsseite) mit Bestückungsplan.
