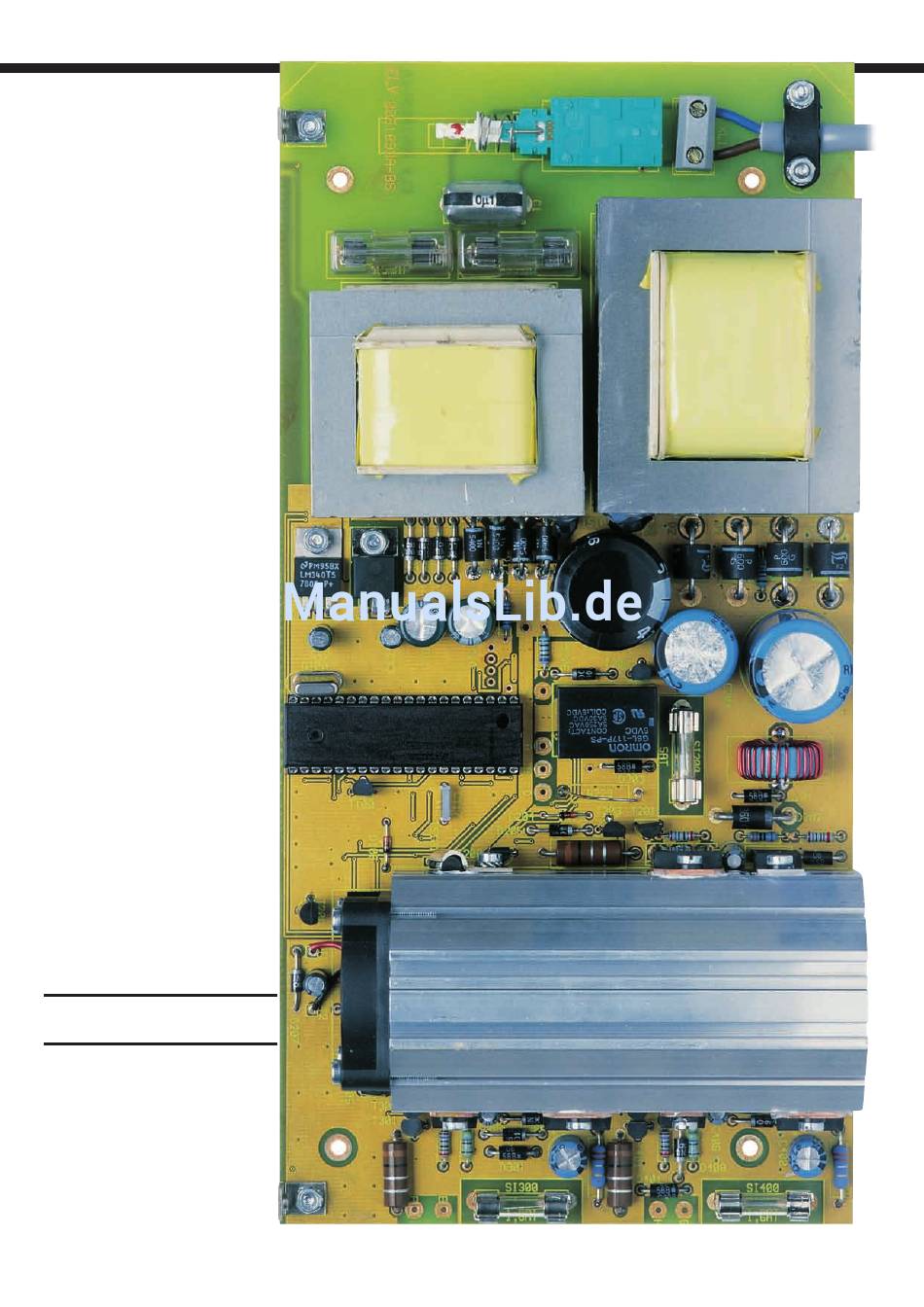

Ansicht der fertig bestückten
Basisplatine (Bestückungsseite)
des ALC 7000 Expert.
chen jeweils mit einer Schraube M3
x 8 mm, Zahnscheibe und Mutter in
liegender Position auf die Platine
montiert.
Zur Aufnahme des Lade­Con­
trollers IC 101 ist ein 40-poliger
IC­Sockel einzubauen. Im Anschluss
hieran ist der Mikrocontroller po­
laritätsrichtig in den Sockel einzu­
setzen. Nun sind die 5, jeweils aus
2 Hälften bestehenden Sicherungs­
halter sorgfältig unter Zugabe von
ausreichend Lötzinn zu verarbeiten.
Nach Einsetzen der zugehörigen
Feinsicherungen erhalten die Netz­
sicherungen SI 1 und SI 2 zusätzlich
eine Kunststoff­Abdeckung als
Berührungsschutz.
Besonders sorgfältig sind die
Schraubklemmleiste KL 1, der Netz­
schalter S 1 und der Kondensator C 1
einzulöten, da diese Komponenten
später direkt an der 230­V­Netz­
Wechselspannung liegen.
Weiter geht es nun mit der Bestü-
ckung der sekundärseitigen Baue­
lemente, wo bei den im Anschluss
hieran zu bestückenden Elektrolyt-
Kondensatoren die korrekte Polarität
unbedingt zu beachten ist. Falsch
gepolte Elkos können sogar ex­
plodieren. Die richtige Polarität ist
grundsätzlich auf dem Elko­Gehäuse
angegeben, wobei üblicherweise der
Minuspol gekennzeichnet ist.
Danach werden das Leistungsre­
lais RE 200 und die Speicherdrossel
L 200 auf die Leiterplatte gelötet.
Zum Anschluss der Leistungstran­
sistoren T 202, T 300 und T 400 sind
3­polige Stiftleisten in die Platine zu
löten, während für die Transistoren T
204, T 304 und T 404 Lötstifte zum
Verlängern der Anschlussbeinchen
erforderlich sind.
Montage des Lüfter-Kühl-
körperaggregats
Zur Wärmeabfuhr ist das ALC 7000
Expert mit einem integrierten
hochwertigem Lüfter­Kühlkörper­
Aggregat ausgestattet, sodass an
der Geräterückseite keine störenden
Kühlkörper erforderlich sind.
Die beiden Hälften des Profils wer­
den zunächst mittels der Schwalben­
schwanzführungen zusammengefügt
und danach mit einer Öffnung nach
