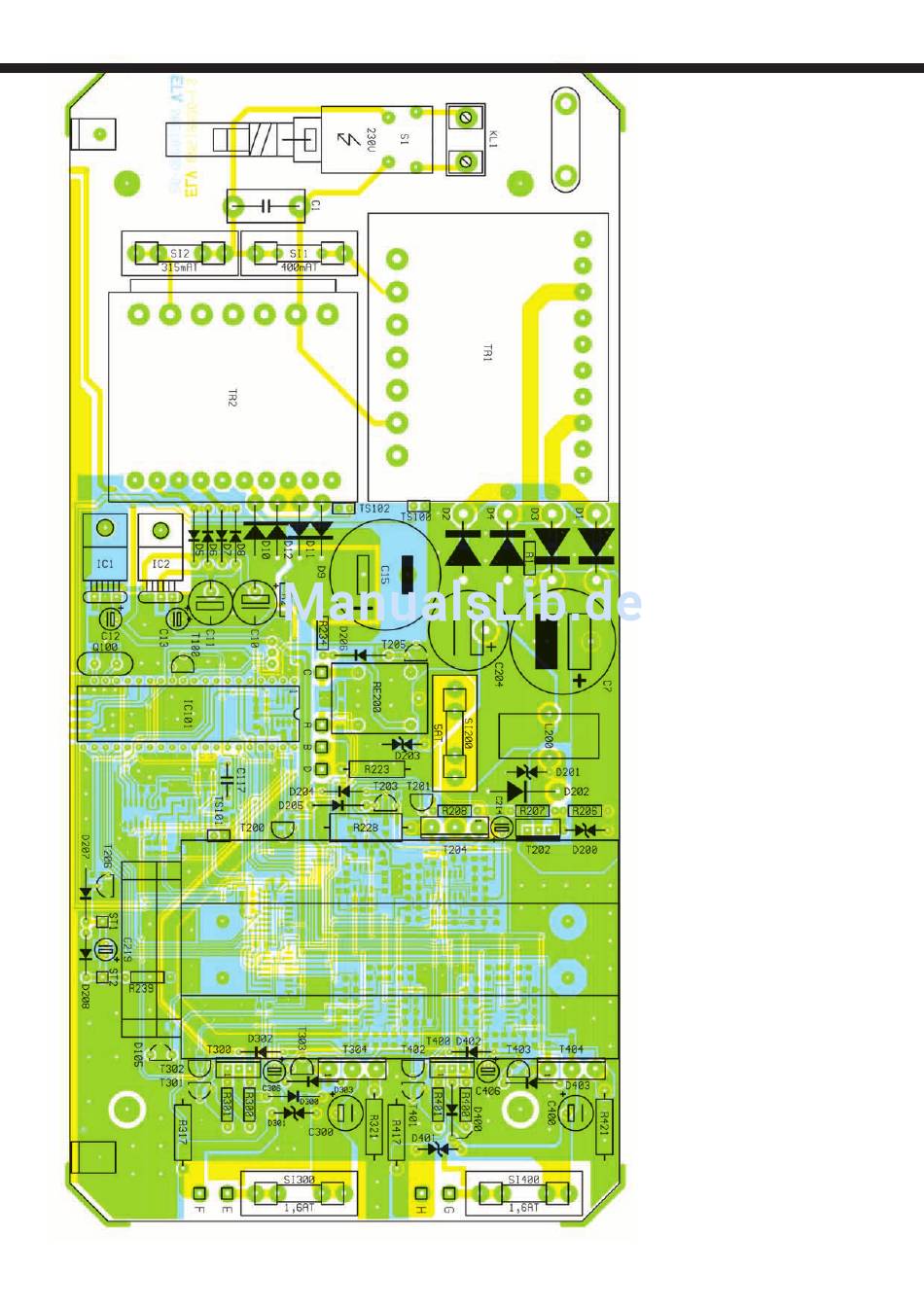

Bestückungsplan der Basis-
platine des ALC 7000 Expert.
oben auf eine Arbeitsplatte gestellt
(die Fügerillen sollen zum Betrachter
weisen).
Nun wird der Lüfter oben auf den
Kühlkörper gelegt, und zwar so, dass
der am Lüftergehäuse angebrachte
Pfeil zum Kühlkörper weist (die
Luft wird in das Kühlkörperinnere
gedrückt). Das Zuleitungspaar des
Lüfters (schwarz­rote Leitung) muss
sich vorne befinden.
Der Kühlkörper weist an 4 seiner Au­
ßenflächen mittig konturierte Rundnu­
ten auf, die für die Aufnahme von M3­
Schrauben ausgelegt sind und genau zu
den 4 Montagebohrungen des Lüfters
passen. Es werden Montageschrauben
M3 x 20 mm verwendet, die jeweils
durch die Montageflansche des Lüfters
zu führen sind. Mittels eines Schrau­
bendrehers dreht man die Schrauben
dann mühelos ein, lässt sie aber noch
etwas locker. In die 4 Kühlkörpermon­
tagebohrungen der Basisplatine werden
nun von unten Schrauben M3 x 6 mm
gesteckt, auf die zuvor jeweils eine
passende Fächerscheibe aufgeschoben
wurde. Auf der Bestückungsseite folgt
nun eine Pertinax­Isolierplatte. Die
Schrauben werden danach mit M3­
Muttern versehen, die jedoch nur mit
wenigen Windungen aufzuschrauben
sind. Alsdann wird der Kühlkörper von
hinten auf die Platine aufgeschoben.
Je 2 Muttern verschwinden dabei in
2 Nuten des Kühlkörpers, wobei die
Lüfterseite mit den Anschlussleitungen
zur Platine hin orientiert sein sollte.
Das hintere Ende des Kühlkörpers
muss genau plan mit dem hinteren
Platinenrand abschließen, und nun
werden zunächst die 4 Schrauben in
der Platine, danach auch die 4 Lüf­
termontageschrauben angezogen. Die
Anschlussleitungen des Lüfters werden
auf ca. 30 mm Länge gekürzt und an
ST 1 (schwarze Leitung) und ST 2 (rote
Leitung) angelötet.
Zur Montage der Transistoren
werden in die oberen Einschubnuten
beidseitig des Kühlkörpers M3­Muttern
eingeschoben, und zwar 4 Muttern
auf der rechten Seite und 2 Muttern
auf der linken Seite. Zur Montage des
Endstufen­Temperatursensors ist in der
unteren Nut auf der linken Seite eine
M3­Mutter erforderlich.
Sämtliche Muttern gehören mittig
über die Anschlüsse der zu montie­
renden Leistungs­Transistoren. Die
