Solarmodul-Erdung am Pluspol: Solarmodul-Strän-
ge mit einem Kabelquerschnitt > 16 mm² anschlie-
ßen

Allgemeines

Die folgenden Arbeitsschritte gelten nur, wenn seitens des Solarmodul-Herstellers eine
Solarmodul-Erdung am Minuspol erforderlich ist.
Optional können auch DC-Kabel mit einem Querschnitt > 16 mm² am Wechselrichter an-
geschlossen werden, z.B. wenn die DC-Kabel von den Solarmodulen außerhalb des
Wechselrichters zu einem großen Strang zusammengeführt werden.
Zusätzlich erfor- Für das Anschließen von DC-Kabeln mit einem Querschnitt > 16 mm² werden zusätzlich
derliche Bauteile folgende Bauteile benötigt:
Solarmodul-Er-
1
dung am Pluspol:
Solarmodul-
Stränge mit
einem Kabelquer-
schnitt > 16 mm²
anschließen
*)
1
2
3
4

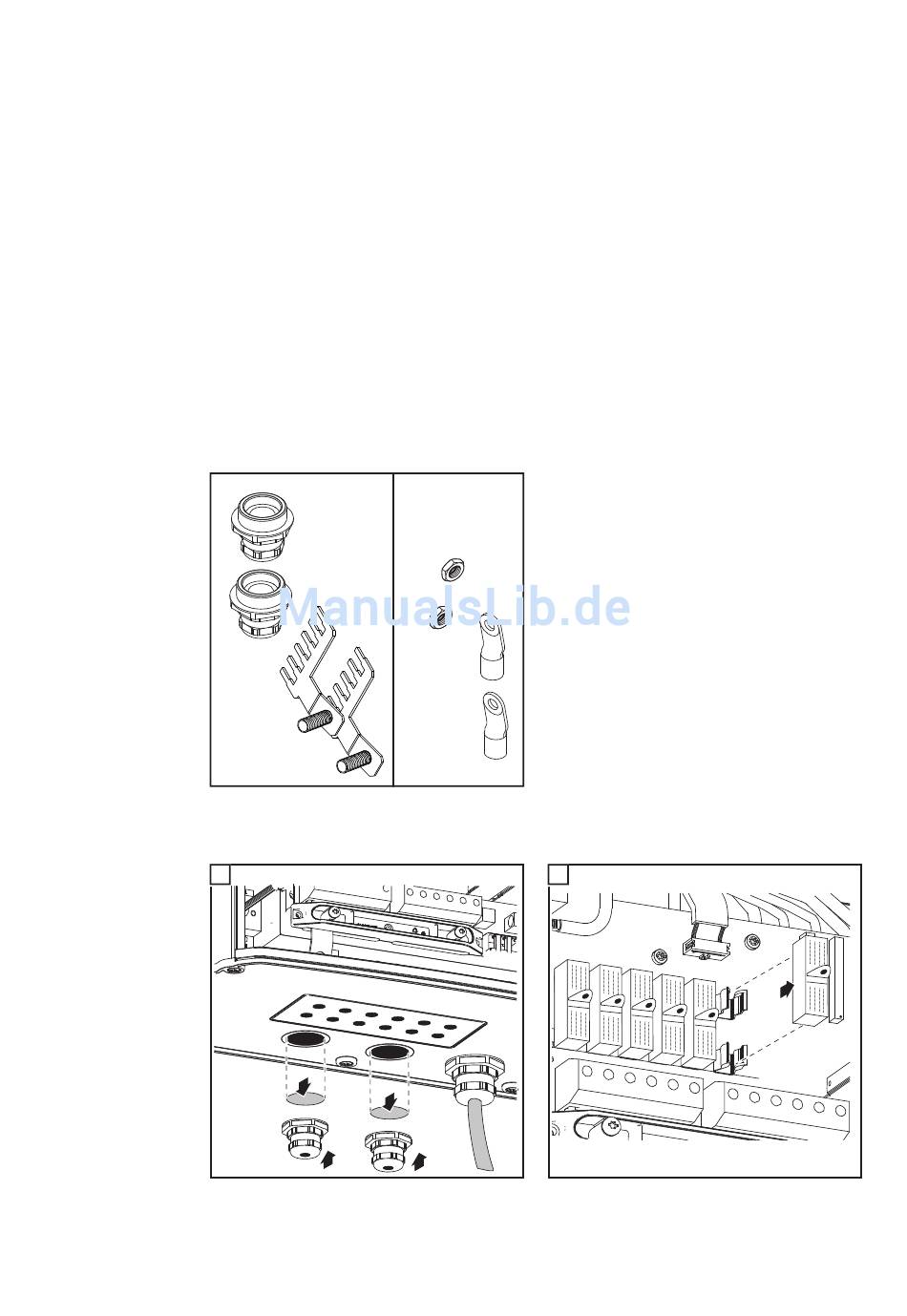

- 2 metrische Verschraubungen M32
(Schutzart min. IP45)
- 2 Anschlussverteiler
*)
Metrische Verschraubungen und An-
schlussverteiler sind als Option bei
Fronius verfügbar.
- 2 Kabelschuhe M10
Kabelschuhe den vorhandenen DC-
Kabeln entsprechend auswählen
- 2 M10-Sechskantmuttern
2
70
1
6 x
