Solarmodul-Erdung am Minuspol: Solarmodul-
Stränge mit einem Kabelquerschnitt > 16 mm² an-
schließen

Allgemeines

Die folgenden Arbeitsschritte gelten nur, wenn seitens des Solarmodul-Herstellers eine
Solarmodul-Erdung am Minuspol erforderlich ist.
Optional können auch DC-Kabel mit einem Querschnitt > 16 mm² am Wechselrichter an-
geschlossen werden, z.B. wenn die DC-Kabel von den Solarmodulen außerhalb des
Wechselrichters zu einem großen Strang zusammengeführt werden.

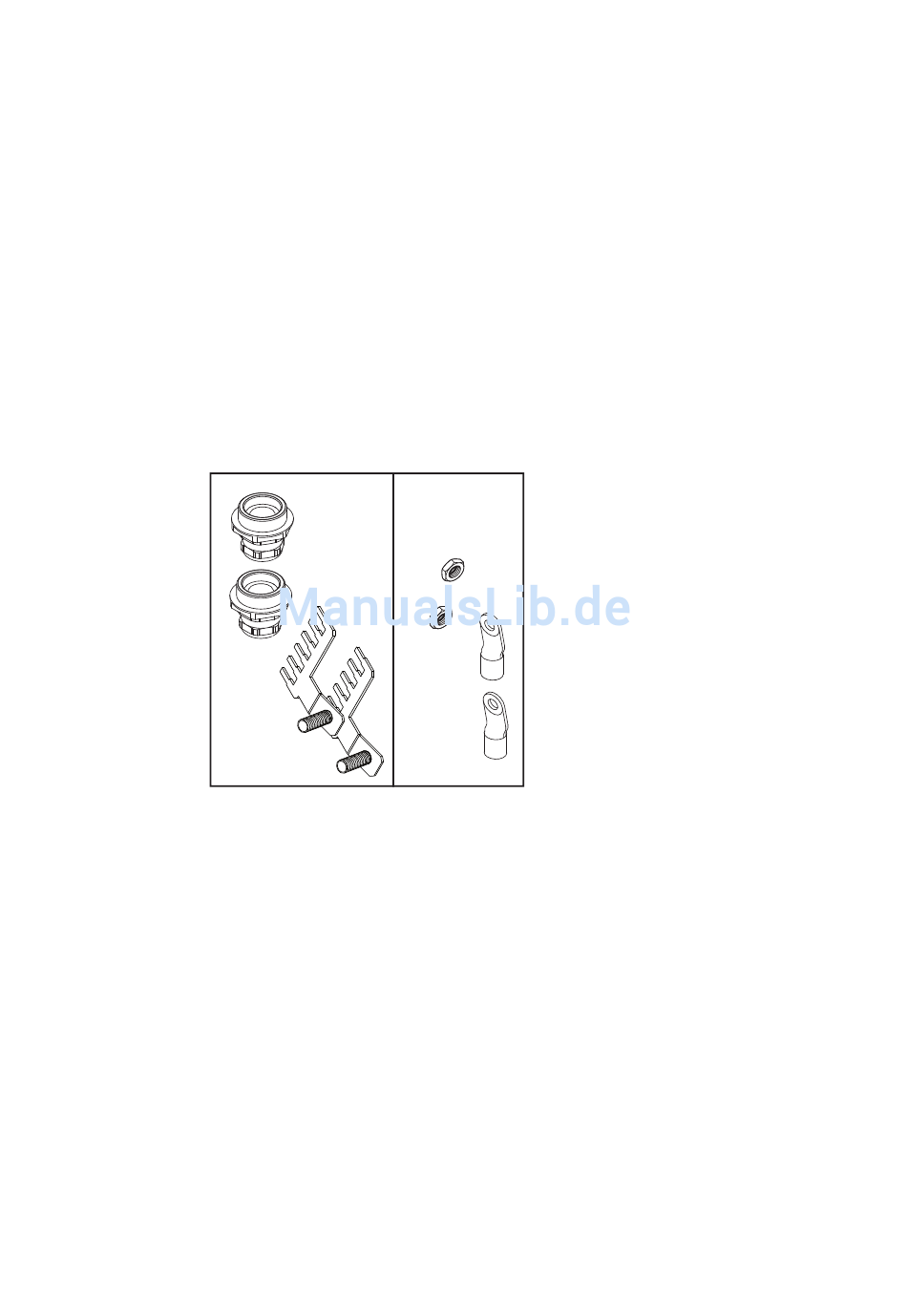

Zusätzlich erfor- Für das Anschließen von DC-Kabeln mit einem Querschnitt > 16 mm² werden zusätzlich
derliche Bauteile folgende Bauteile benötigt:
*)
- 2 metrische Verschraubungen M32
(Schutzart min. IP45)
- 2 Anschlussverteiler
*)
Metrische Verschraubungen und An-
schlussverteiler sind als Option bei
Fronius verfügbar.
- 2 Kabelschuhe M10
Kabelschuhe den vorhandenen DC-
Kabeln entsprechend auswählen
- 2 M10-Sechskantmuttern
