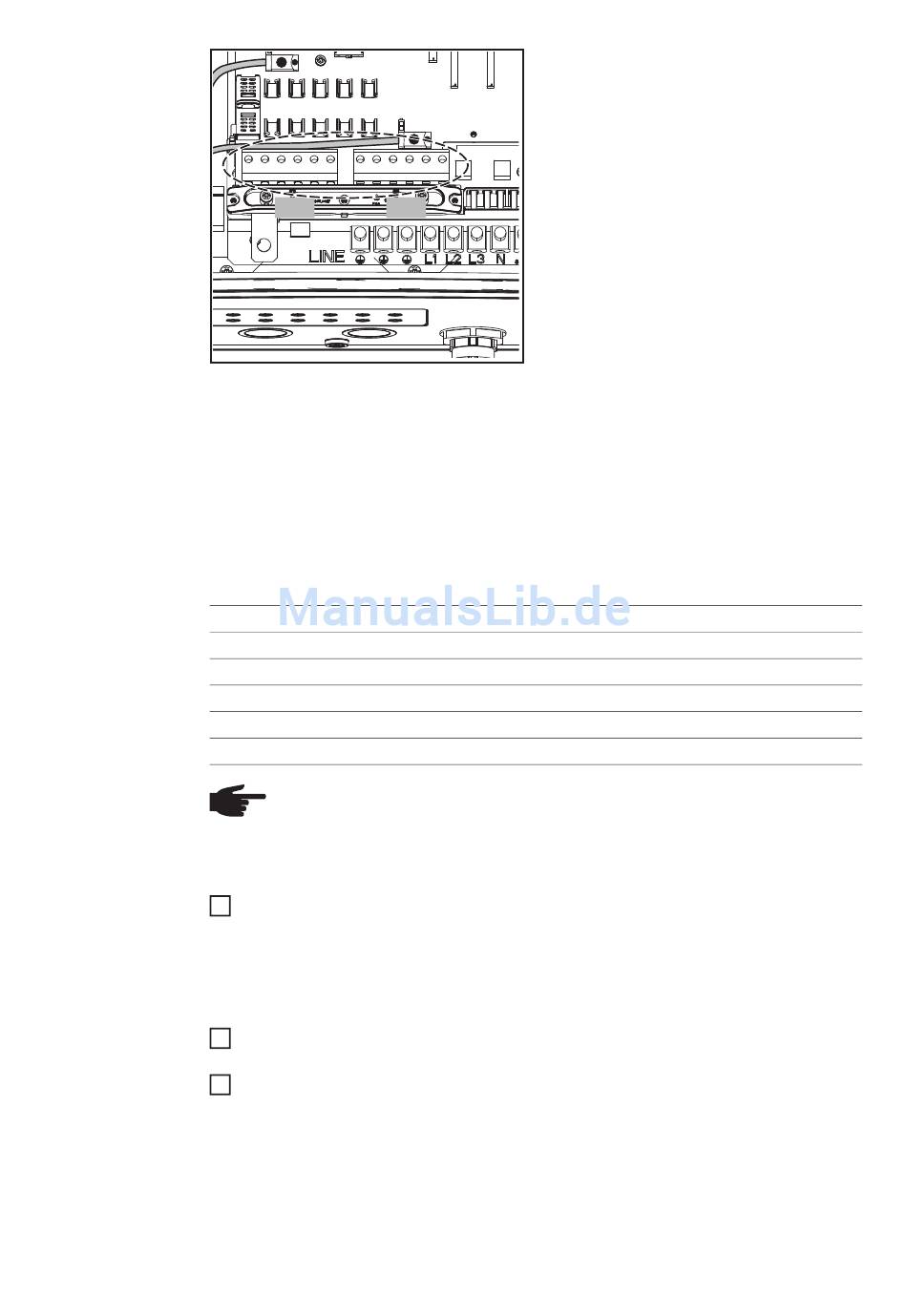

DC-seitige An-
schlussklemmen
Anschluss von Die DC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen, runden Alumi-
Aluminiumka- niumkabeln geeignet. Auf Grund der nicht leitenden Oxidschicht von Aluminium müssen
beln (DC) beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden:
-
-
Für Aluminiumkabel reduzierte Bemessungsströme:
Anschlussbedingungen:
1
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
2
3
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.
DC+ DC-
die für Aluminiumkabel reduzierten Bemessungsströme
die nachfolgend angeführten Anschlussbedingungen
Bemessungsquerschnitt
2,5 mm²
4 mm²
6 mm²
10 mm²
16 mm²
HINWEIS! Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berück-
sichtigen.
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Reduzierter Bemessungsstrom
38
20 A
27 A
35 A
48 A
64 A
