Fronius IG Plus 30 Bedienungsanleitung Seite 74

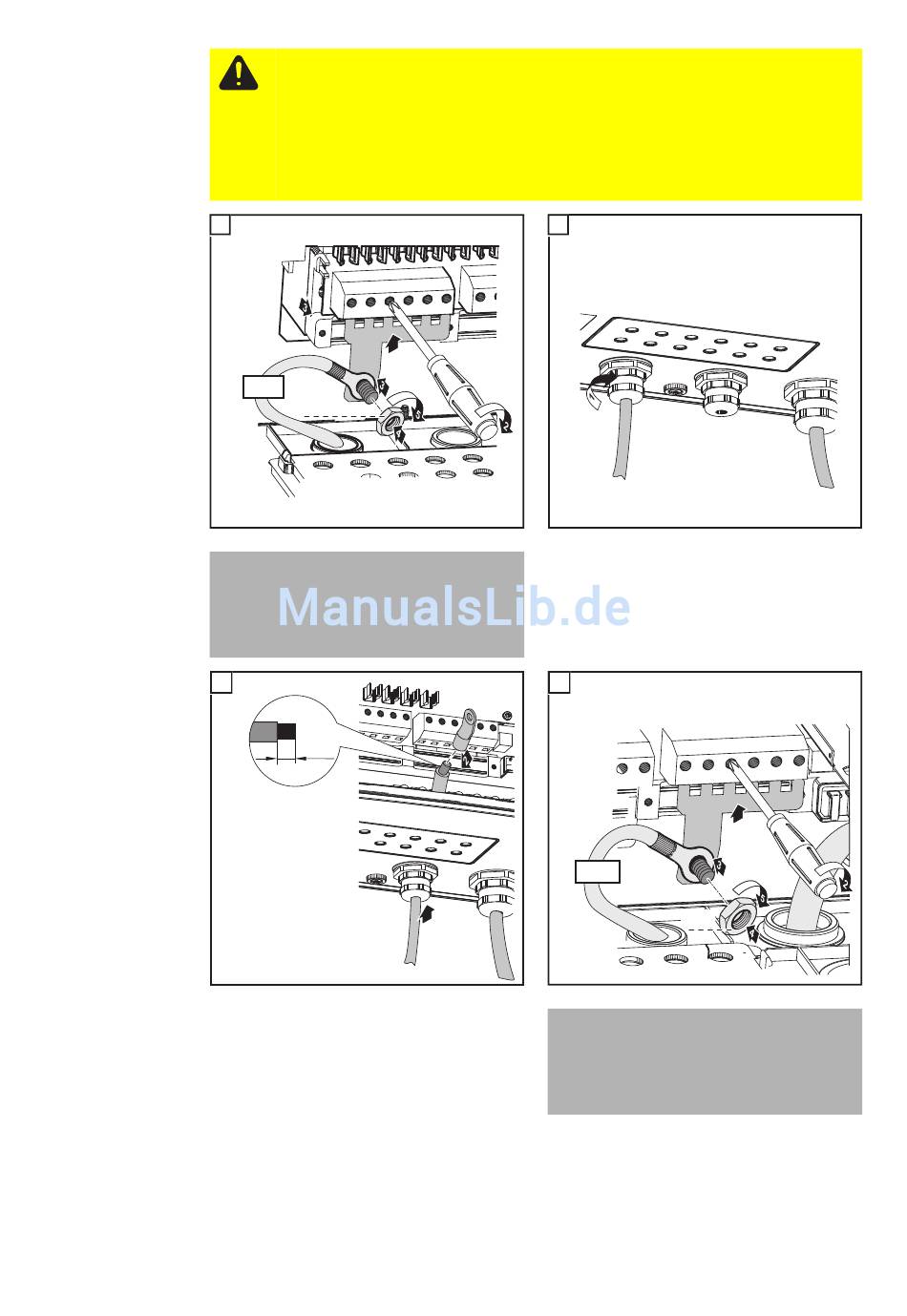

VORSICHT! Beschädigungsgefahr des Wechselrichters durch Überlast.
- DC+ Kabel am rechten Anschlussblock der DC Anschlussklemmen des
Wechselrichters anschließen
- DC- Kabel am linken Anschlussblock der DC Anschlussklemmen des Wech-
selrichters anschließen
- Die umgekehrte Polarität entsprechend Arbeitsschritt 14 mit (+) und (-) kenn-
zeichnen
9
DC-
M10
Anzugsmoment der Anschlussklemmen:
1,2 - 1,5 Nm
Anzugsmoment der Sechskantmutter am
Anschlussverteiler:
max. 15 Nm
11
5 mm
DC+
10
1
6 x
12
1
AC
Anzugsmoment der Anschlussklemmen:
1,2 - 1,5 Nm
Anzugsmoment der Sechskantmutter am
Anschlussverteiler:
max. 15 Nm
72
DC-
1
DC+
M10
AC
6 x
