Fronius IG Plus am öffentlichen Netz anschließen
(AC)
Netzüberwa-
WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den
chung
Zuleitungen zu den AC-seitigen Anschlussklemmen so gering wie möglich sein.
Anlagen mit meh- Für große Photovoltaik-Anlagen können mehrere Wechselrichter parallel geschaltet wer-
reren Wechsel- den. Um eine symmetrische Einspeisung zu gewährleisten, die Wechselrichter gleichmä-
richtern ßig an alle 3 Phasen anschließen.

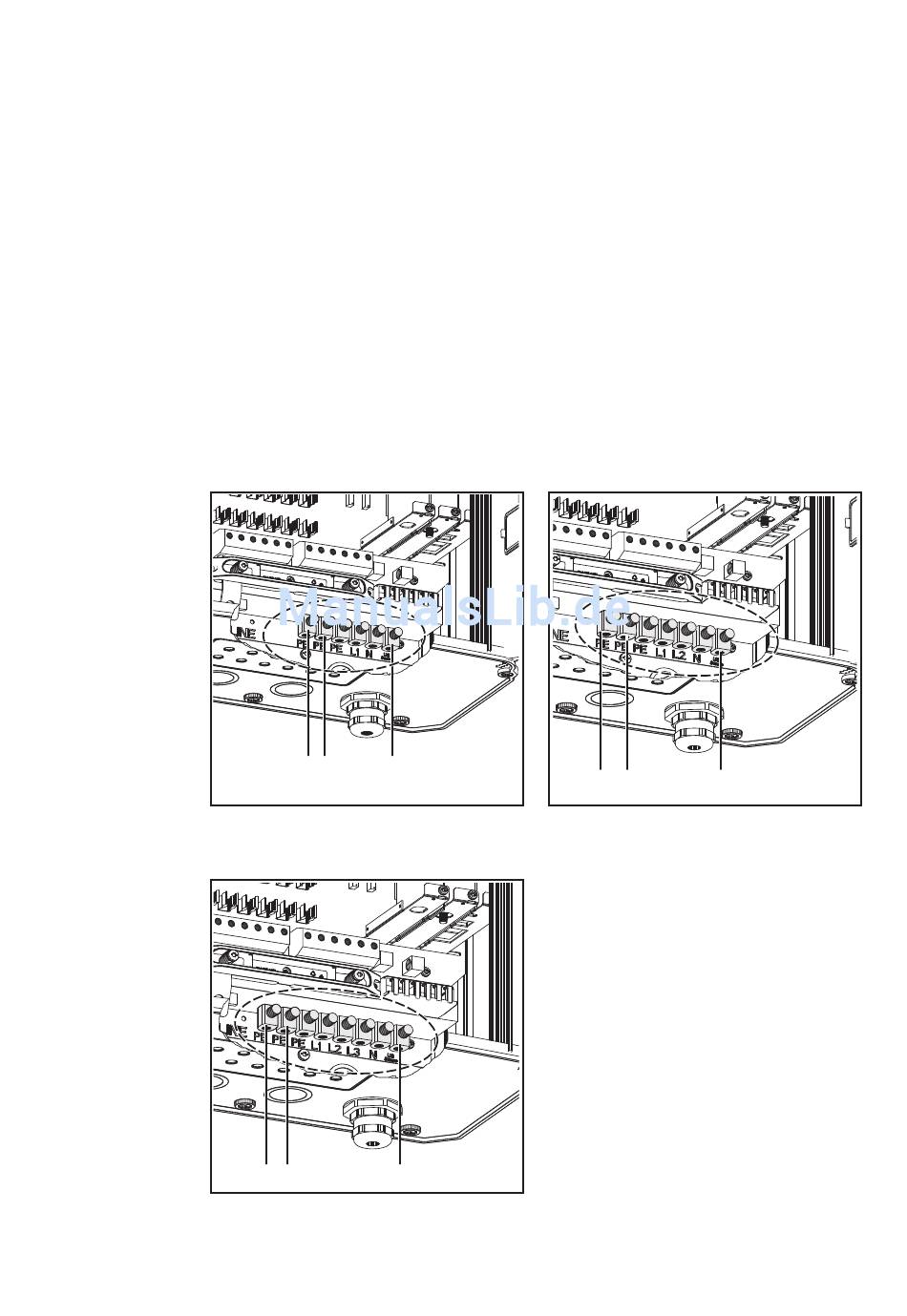

AC-seitige An-
Einphasige Wechselrichter
schlussklemmen
Dreiphasige Wechselrichter
(c)
(a)(b)
(a) (b) (c)
Zweiphasige Wechselrichter
(a)
Legende:
L1 Phasenleiter
L2 Phasenleiter
L3 Phasenleiter
PE Schutzleiter *)
N Neutralleiter
(a) Klemme für Erdungsspieß *)
(b) Klemme für eine mögliche Erdung
des Solarmodul-Rahmens
(c) Klemme 'US Sense' (für USA) *)
max. Kabelquerschnitt 25 mm²
*) WICHTIG! Am Fronius IG Plus
100V-2 ist nur eine Schutzleiter-
Klemme PE vorhanden.
