IT200
Bedienungshandbuch
Validieren von Ethernet-Dienst
Der Toner/Signalgeber erkennt Verbindungsimpulse für
10BASE-T, 100BASE-TX und 1000BASE-T Ethernet-Dienst
auf den Stiften 1, 2 und 3, 6 der RJ45-Buchse.
1.
Den Toner/Signalgeber ausschalten.
2.
Den Toner/Signalgeber gemäß Abbildung 4 an den
Schaltkreis anschließen.
3.
Den Drehschalter des Toner/Signalgebers auf SERVICE
drehen.
4.
Die LED Ethernet zeigt gemäß Abbildung 4 Ethernet-
Dienst auf den Stiften 1, 2 bzw. 3, 6 an.
Der Toner/Signalgeber prüft Kontinuität zwischen den
Stiften 4 und 5. Kontinuität zeigt an, dass der Toner an
ein Netzwerk angeschlossen ist, das ausgeschaltet ist.
12

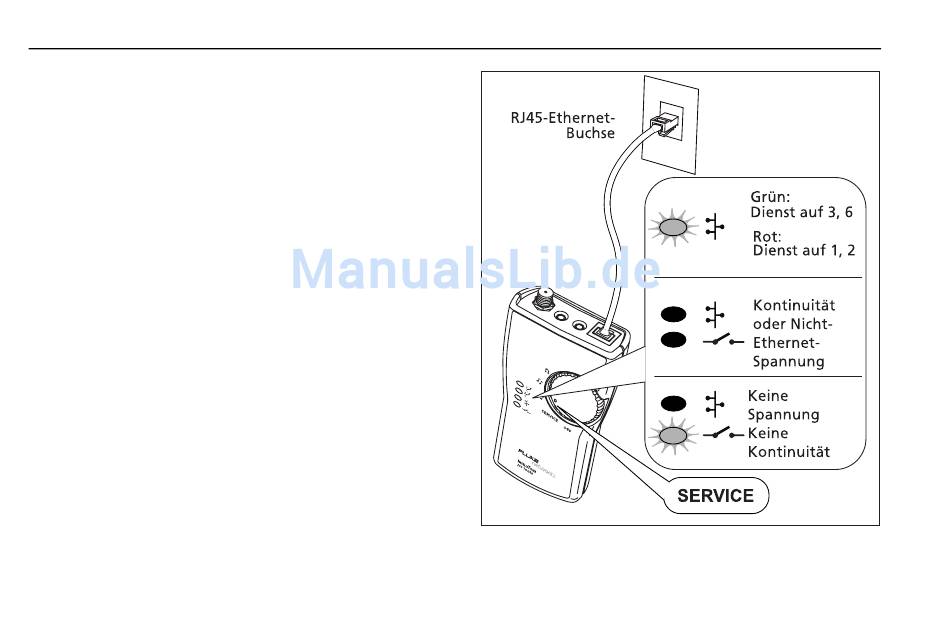

Abbildung 4. Validieren von Ethernet-Dienst
ask08f.eps
