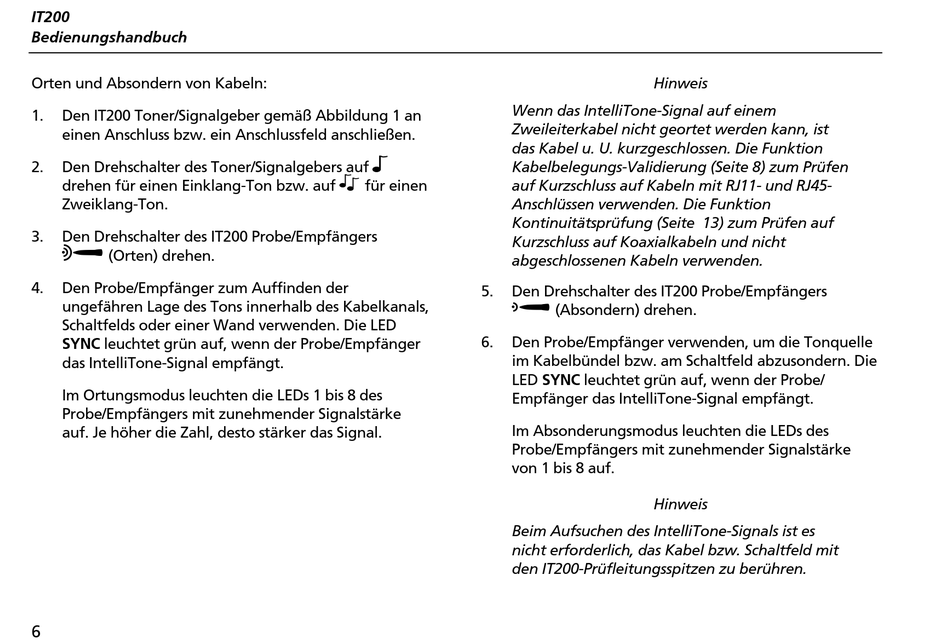

IT200
Bedienungshandbuch
Orten und Absondern von Kabeln:
1.
Den IT200 Toner/Signalgeber gemäß Abbildung 1 an
einen Anschluss bzw. ein Anschlussfeld anschließen.
2.
Den Drehschalter des Toner/Signalgebers auf
drehen für einen Einklang-Ton bzw. auf
Zweiklang-Ton.
3.
Den Drehschalter des IT200 Probe/Empfängers
M
(Orten) drehen.
4.
Den Probe/Empfänger zum Auffinden der
ungefähren Lage des Tons innerhalb des Kabelkanals,
Schaltfelds oder einer Wand verwenden. Die LED
SYNC leuchtet grün auf, wenn der Probe/Empfänger
das IntelliTone-Signal empfängt.
Im Ortungsmodus leuchten die LEDs 1 bis 8 des
Probe/Empfängers mit zunehmender Signalstärke
auf. Je höher die Zahl, desto stärker das Signal.
6
Wenn das IntelliTone-Signal auf einem
Zweileiterkabel nicht geortet werden kann, ist
das Kabel u. U. kurzgeschlossen. Die Funktion
G
Kabelbelegungs-Validierung (Seite 8) zum Prüfen
F
für einen
auf Kurzschluss auf Kabeln mit RJ11- und RJ45-
Anschlüssen verwenden. Die Funktion
Kontinuitätsprüfung (Seite 13) zum Prüfen auf
Kurzschluss auf Koaxialkabeln und nicht
abgeschlossenen Kabeln verwenden.
5.
Den Drehschalter des IT200 Probe/Empfängers
N
6.
Den Probe/Empfänger verwenden, um die Tonquelle
im Kabelbündel bzw. am Schaltfeld abzusondern. Die
LED SYNC leuchtet grün auf, wenn der Probe/
Empfänger das IntelliTone-Signal empfängt.
Im Absonderungsmodus leuchten die LEDs des
Probe/Empfängers mit zunehmender Signalstärke
von 1 bis 8 auf.
Beim Aufsuchen des IntelliTone-Signals ist es
nicht erforderlich, das Kabel bzw. Schaltfeld mit
den IT200-Prüfleitungsspitzen zu berühren.
Hinweis
(Absondern) drehen.
Hinweis
