Validieren von Fernsprechdienst und
Polarität
Der Toner/Signalgeber erkennt Fernsprechdienst und
Schaltkreispolarität auf den Bananen-, RJ11- und RJ45-
Anschlüssen des Geräts.
Dieser Test erfordert Strom von der Amtsleitung
bzw. Batterie der Vermittlungsstelle.
1.
Den Toner/Signalgeber ausschalten.
2.
Den Toner/Signalgeber gemäß Abbildung 3 an den
Schaltkreis anschließen. Nicht verwendete Prüfleitun-
gen und Verbindungen vom Toner/Signalgeber
entfernen.
3.
Den Drehschalter des Toner/Signalgebers auf SERVICE
drehen.
4.
Die LEDs zeigen Fernsprechdienst und Polarität
gemäß Abbildung 3 an.
Der Toner/Signalgeber prüft Kontinuität zwischen den
roten und schwarzen Messleitungen und über dem
mittlerem Paar der RJ45/RJ11-Buchsen (Leitung 1).
Hinweis
Validieren von Fernsprechdienst und Polarität

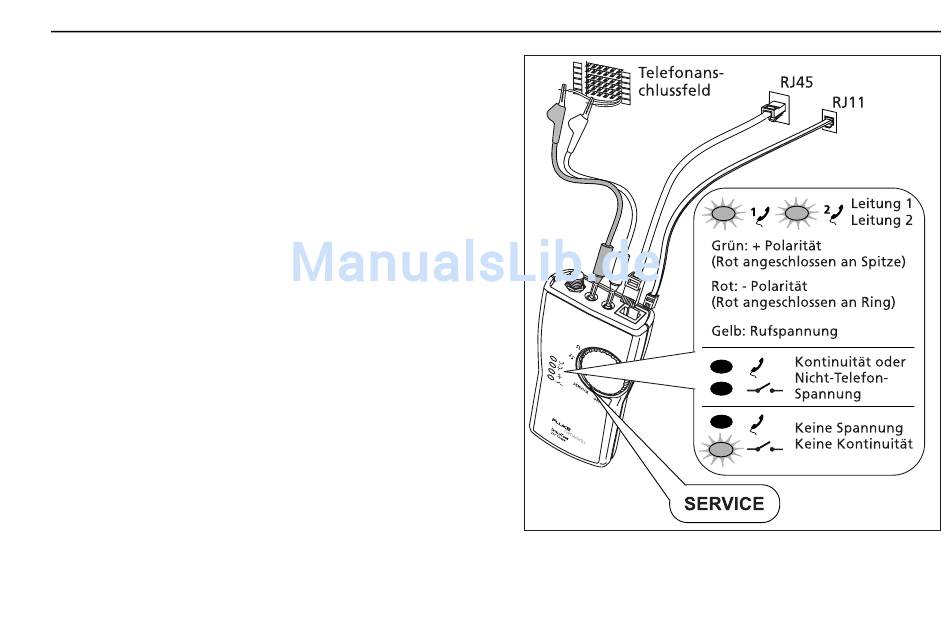

Abbildung 3. Validieren von Fernsprechdienst
und Polarität
ask01f.eps
11
