Prüfen der Kontinuität
Mit dem Toner/Signalgeber können Schaltkreise und
Komponenten auf Kontinuität geprüft werden.
1.
Beim Prüfen von Schaltkreisen sicherstellen, dass kein
Strom vorhanden ist. Die Funktion SERVICE des
Toner/Signalgebers verwenden, um Strom auf
Telefonleitungen und Ethernet-Schaltkreisen
festzustellen. Ein Voltmeter verwenden, um andere
Arten von Schaltkreisen auf Strom hin zu prüfen.
2.
Den Toner/Signalgeber ausschalten.
3.
Den Toner/Signalgeber gemäß Abbildung 5 an den
Schaltkreis bzw. die Komponente anschließen.
4.
Den Drehschalter des Toner/Signalgebers auf
drehen.
A
5.
Die LED
zeigt einen offenen oder geschlossenen
Schaltkreis an, wie in Abbildung 5.
E
Prüfen der Kontinuität
=
=

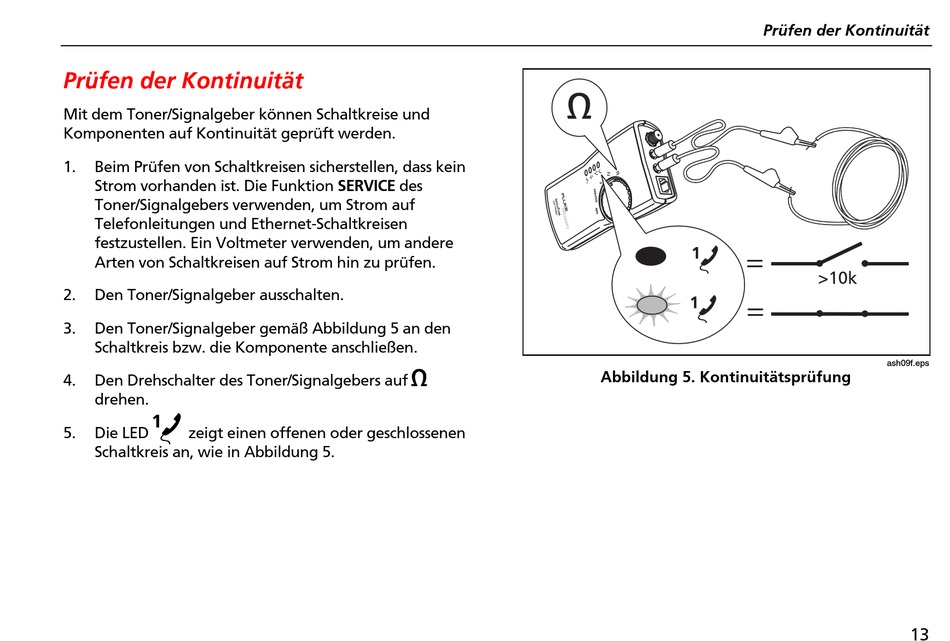

Abbildung 5. Kontinuitätsprüfung
>10k
ash09f.eps
